A WPM-121-IP é uma máquina automática de solda para cabos com conector iPhone Lightning. Os cabos são carregados em ninhos de fixação sobre uma esteira indexadora, os conectores Lightning são orientados por um alimentador vibratório de tigela, e o cabeçote solda a 90 graus. A produção é de 800 a 1200 peças por hora, conforme a construção do cabo e a taxa de carregamento.
Os plugues Lightning concentram contatos finos em uma carcaça estreita, e um ferro manual nessa geometria produz juntas irregulares e refugo. Na WPM-121-IP o conector é mantido em um dispositivo dedicado enquanto o cabeçote desce em curso pneumático de 0,5–0,8 MPa a 90 graus, com a ponta mantida em temperatura constante por um elemento de 600 W em AC 220 V ou 110 V. O alimentador de tigela orienta cada conector antes de chegar ao ninho.
A 121-IP é a variante Lightning da plataforma 121. A 121-MN, a 121-MC e a JW-SD02 atendem Mini USB, Micro USB e Type-C na mesma estrutura de 800×600×1100 mm, com a mesma produção de 800–1200 pcs/h, potência de 600 W e ar de 0,5–0,8 MPa. O que muda entre os modelos é o ferramental do alimentador, o ninho de fixação e a posição do cabeçote de solda para aquele conector.
Principais características
1. Produção de 800–1200 peças por hora, com o cabeçote ciclando em curso pneumático fixo, e não no tempo do operador.
2. Ângulo de solda de 90 graus, com o cabeçote descendo com ar de 0,5–0,8 MPa sobre o conector Lightning mantido no dispositivo dedicado.
3. Controle de temperatura constante em elemento de 600 W a AC 220 V ou 110 V, com o controlador digital montado na coluna de comando.

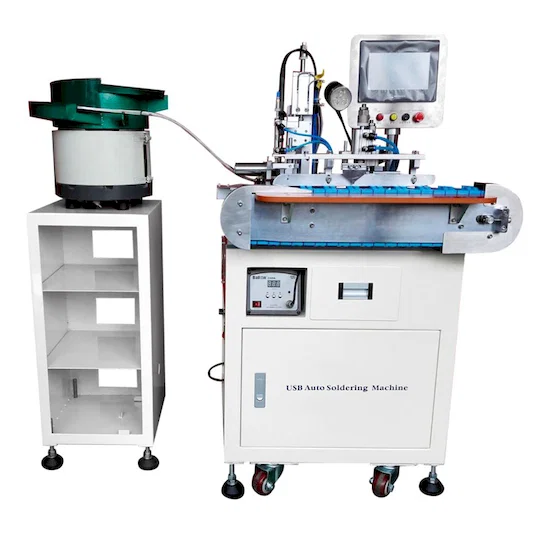

4. Alimentador vibratório de tigela orienta os conectores Lightning antes de entrarem no ninho e elimina a separação manual no posto de carga.
5. Esteira indexadora com ninhos azuis leva cada conjunto até o cabeçote de solda, separando as posições de carga e descarga.
6. Estrutura de 800×600×1100 mm sobre rodízios e pés niveladores, com a IHM em coluna elevada na altura dos olhos do operador.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-121-IP |
|---|
| Tipo de máquina | Máquina automática de solda para conector iPhone Lightning |
|---|
| Tensão | AC220V/110V |
|---|
| Potência | 600 W |
|---|
| Pressão de ar | 0,5–0,8 MPa |
|---|
| Produtividade | 800–1200 pcs/h |
|---|
| Dimensões | 800 × 600 × 1100 mm (C × L × A) |
|---|
| Montagem | Deslocamento sobre o piso |
|---|
| Controle de temperatura | Temperatura constante |
|---|
| Material de solda | Arame de solda |
|---|
| Ângulo de solda | 90 graus |
|---|
Aplicações
— Montagem de cabos Lightning para carga e dados de iPhone e iPad.
— Fabricação de acessórios MFi, terminando plugues Lightning em conjuntos de cabo certificados.
— Oficinas de cabos OEM que montam condutores Lightning para USB-A e Lightning para Type-C no comprimento do cliente.
— Marcas de eletrônica de consumo que fornecem um cabo Lightning como item padrão do produto.
— Fábricas de cabos por contrato que rodam pedidos Lightning ao lado de Micro USB e Type-C na mesma plataforma.
