Etiquetadora automática de anel para cabo 5-60 mm WPM-5-60

📅 2025-04-30 👁️ 484
  • Modelo do Produto: WPM-5-60

  • Especificações

    Modelo: WPM-5-60
    Diâmetro do produto adequado: acima de 4 mm
    Largura da etiqueta adequada: 5-60 mm
    Comprimento da etiqueta adequada: 20-100 mm
    Precisão da rotulagem: ±0,2 mm
    Velocidade de rotulagem: 1200 peças/h
    Fonte de alimentação: 220V / 50 Hz
    Peso líquido: 40 kg
    Dimensões: 760 x 440 x 270 mm
  • Solicite um Orçamento

A WPM-5-60 aplica uma etiqueta como anel fechado em torno de um fio ou cabo de 4 mm de diâmetro externo ou mais. Etiquetas de 5 a 60 mm de largura e 20 a 100 mm de comprimento são posicionadas com ±0,2 mm a 1200 peças por hora. A máquina opera em 220 V 50 Hz, mede 760×440×270 mm e pesa 40 kg líquidos.

Uma etiqueta tipo bandeira fica pendurada no fio e é lida por uma face; a etiqueta em anel envolve toda a circunferência, que é o que um leitor precisa em um chicote onde o fio pode girar. A dificuldade é fechar a etiqueta sem sobreposição na emenda, já que a aplicação manual gera um esquadro que cresce com a largura da etiqueta. Na WPM-5-60 a etiqueta é destacada na placa, o fio é pressionado sobre ela por cilindro pneumático e um conjunto de rolos gira o fio para que a etiqueta se feche sobre si mesma. O liner é recolhido em carretel separado, o que mantém o ângulo de destaque constante conforme o diâmetro do rolo diminui.

A WPM-60C aplica etiquetas tipo bandeira em fio de 1-10 mm a 900-1200 peças por hora e deixa uma ponta livre em relação ao fio. A WPM-6130 dobra etiquetas de até 320 mm de comprimento e as imprime na mesma passagem, a 15-20 peças por minuto. A WPM-5-60 é a única das três que produz anel fechado, e mantém ±0,2 mm onde a WPM-6130 mantém ±1,0 mm.

Principais características

1. Etiqueta de 5-60 mm de largura e 20-100 mm de comprimento, aplicada como anel fechado em fio de 4 mm de diâmetro externo ou mais.

2. Precisão de posicionamento de ±0,2 mm, mantida em toda a largura da etiqueta.

3. 1200 pcs/h, equivalente a 20 peças por minuto.

4. Cilindro pneumático pressiona o fio sobre a etiqueta destacada e, em seguida, os rolos de envolvimento giram o fio para fechar o anel.

5. Carretel separado de recolhimento do liner mantém a tensão da fita, de modo que o ângulo de destaque não muda conforme o rolo de etiquetas diminui.

6. Tela de toque colorida com teclado na tela para comprimento, contagem e velocidade; duas chaves seletoras e botão de emergência no painel frontal; 40 kg em quatro pés niveladores.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-5-60
Tipo de máquinaEtiquetadora automática de anel para fio
Diâmetro de produto compatívelacima de 4 mm
Largura de etiqueta compatível5-60 mm
Comprimento de etiqueta compatível20-100 mm
Precisão de etiquetagem±0.2 mm
Velocidade de etiquetagem1200 pcs/h
Alimentação220 V / 50 Hz
Dimensões760×440×270 mm
Peso líquido40 kg

Aplicações

— Rastreabilidade de chicotes automotivos: etiquetas em anel em fio de 4-10 mm antes da montagem do conector

— Fiação de painéis de controle: anéis de identificação de cabo aplicados na ponta cortada

— Montagem de cabos médicos e de laboratório: cabo com capa identificado por dispositivo e lote

— Cabo de rede e de dados: etiquetas em anel em patch cords, onde uma bandeira enroscaria

— Chicote de eletrodomésticos: identificação de fio em que a etiqueta precisa resistir à passagem por uma luva

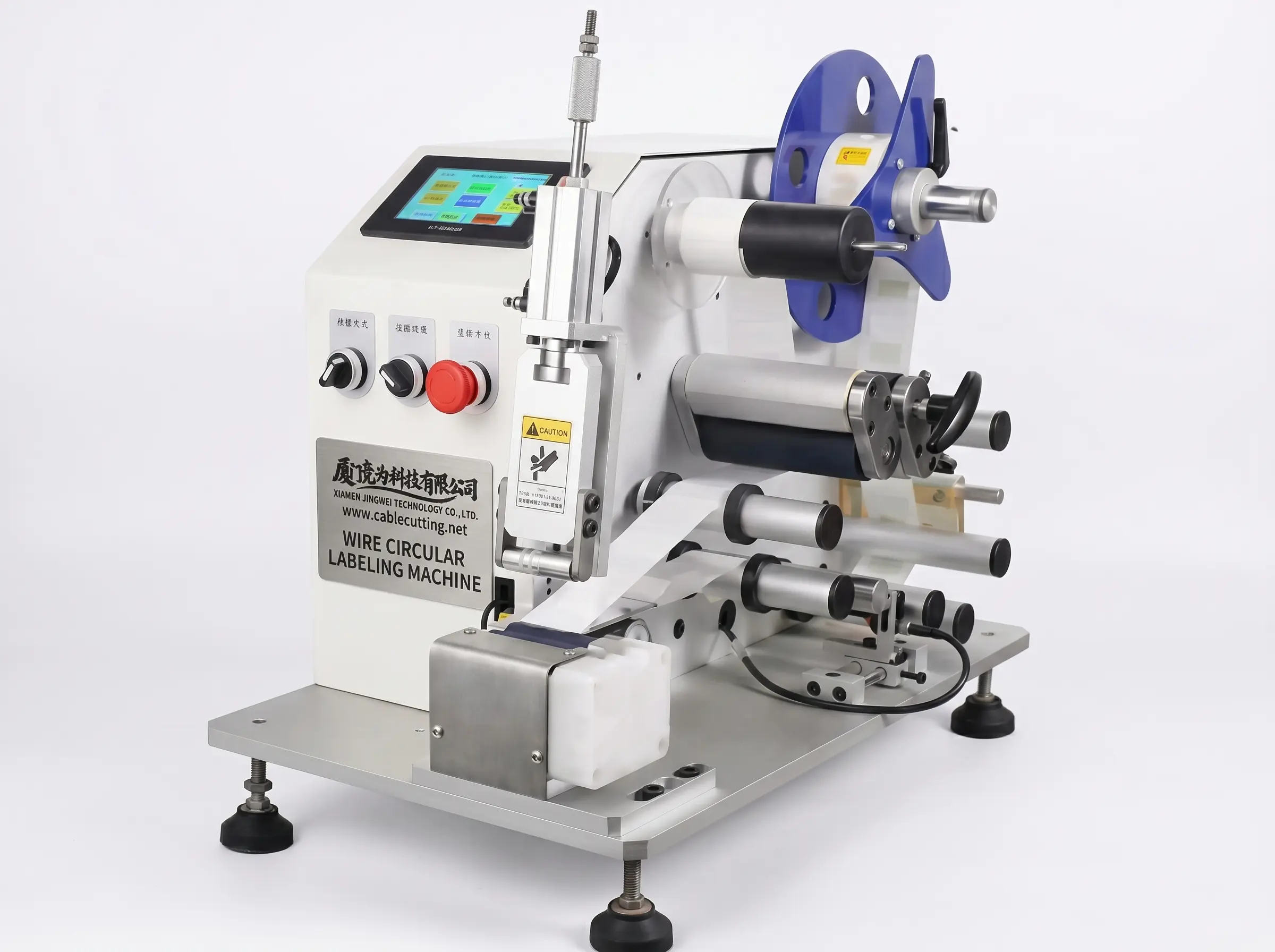

Automatic Wire Circular Labeling Machine WPM-5-60
