Terminal pino contínuo de cobre isolado 75/105°C JW-TM04

📅 2025-04-30 👁️ 2,643
  • Modelo do Produto: JW-TM04

  • Especificações

    Material: Cobre
    Bainha: Nylon/PVC
    Temperatura: 75/105 graus
    Tratamento Superfície: Estanho
  • Solicite um Orçamento

O JW-TM04 é um terminal pino contínuo: corpo de cobre, estanhado, bainha de nylon/PVC classificada para 75/105°C, fornecido em tira para que um aplicador crimpe e corte um pino por curso. O pino entra em um bloco de terminais ou em um borne de inserção, e a bainha protege o barril e a entrada do isolamento.

Terminais pino e ilhoses falham de duas formas em uma linha de produção: o barril oxida antes da crimpagem e eleva a resistência, e a bainha trinca onde o cabo dobra. O TM04 trata os dois pontos, pois o estanhamento sobre cobre limita a oxidação do barril e a bainha é especificada para resistência ao envelhecimento e a altas temperaturas, mantendo-se flexível na entrada do isolamento. A crimpagem a partir da tira mantém o alinhamento do pino constante, em vez de depender do posicionamento manual.

O TM04 fica entre o JW-TM03 e o JW-TM05 na série. O TM03 cobre corpos de encaixe macho, fêmea e bandeira; o TM05 é um terminal espada SVN para parafusos de 3,2 a 10,5 mm em 19 a 48 A. O TM04 é o formato pino para blocos de terminais e bornes de inserção, onde o condutor é introduzido em vez de parafusado ou encaixado em um terminal.

Principais características

1. Fornecimento em tira contínua, para que o aplicador crimpe e corte um pino por curso com o barril alinhado à ferramenta a cada vez.

2. Corpo de cobre com estanhamento, evitando a oxidação do barril entre o banho e a crimpagem e mantendo baixa a resistência de contato durante o armazenamento.

3. Bainha de nylon/PVC classificada para 75/105°C, especificada para resistência ao envelhecimento e a altas temperaturas na entrada do isolamento.

4. Corpo pino dimensionado para blocos de terminais e bornes de inserção, onde o condutor é introduzido reto em vez de parafusado.

5. Barril de crimpagem conformado sobre o conjunto de fios para uma ligação firme, impedindo que o pino gire ou recue dentro da bainha.

6. Bainhas com código de cores em toda a linha, permitindo identificar a bitola do cabo na bancada sem medir o barril.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-TM04
Tipo de produtoTerminal pino contínuo
MaterialCobre
BainhaNylon / PVC
Temperatura nominal75/105°C
Tratamento superficialEstanhamento
PropriedadesResistência ao envelhecimento, resistência a altas temperaturas, ligação firme e prevenção de oxidação
Cores da bainhaAzul, vermelho, laranja, verde
Forma de fornecimentoTira porta-terminal

Aplicações

— Ligação em blocos de terminais: condutores de comando e sinal inseridos em bornes de encaixe sem parafuso em montagens de painel.

— Terminação em conectores de placa: terminais pino em conectores de nível de placa onde um cabo trançado precisa entrar em um borne de gaiola.

— Chicotes de sensores e instrumentos: pinos classificados para 75/105°C em transmissores instalados em invólucros aquecidos.

— Placas de controle de eletrodomésticos: fiação interna para conectores de encaixe em placas controladoras, crimpada a partir da tira em um aplicador.

— Reforma de fiação de máquinas: terminações em campo em blocos de terminais existentes, onde a resistência ao envelhecimento pesa mais que a corrente nominal.

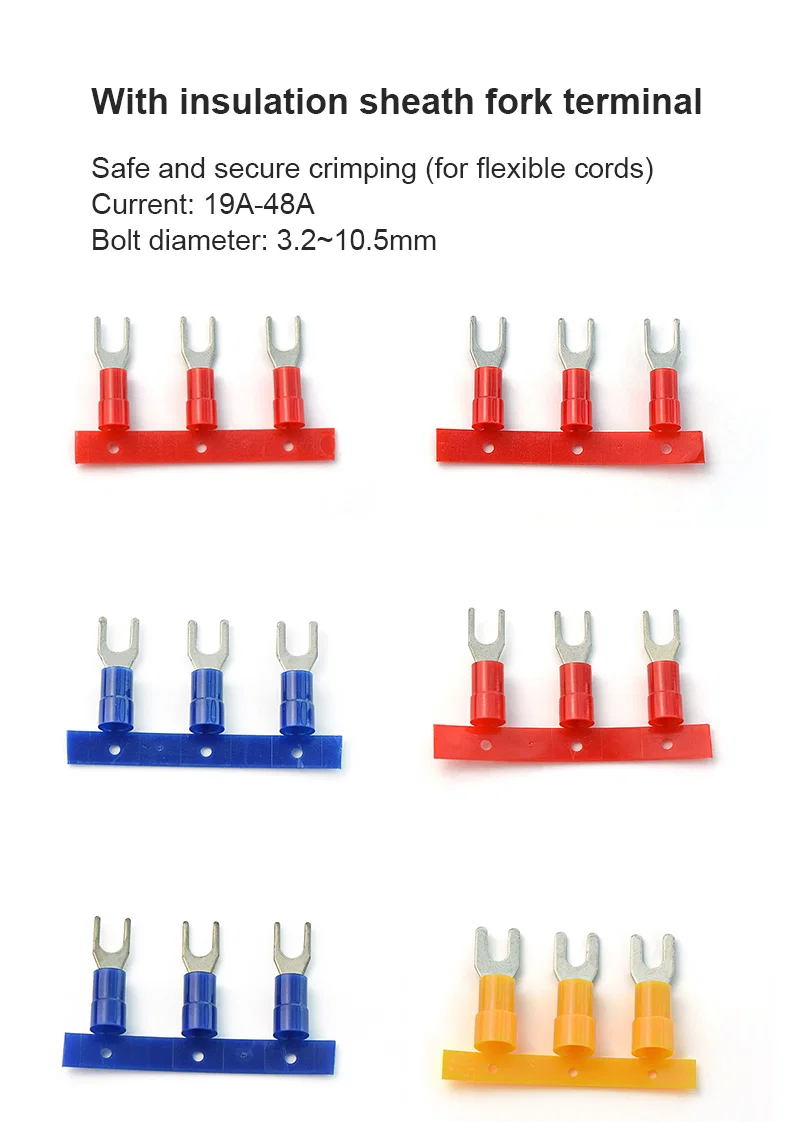

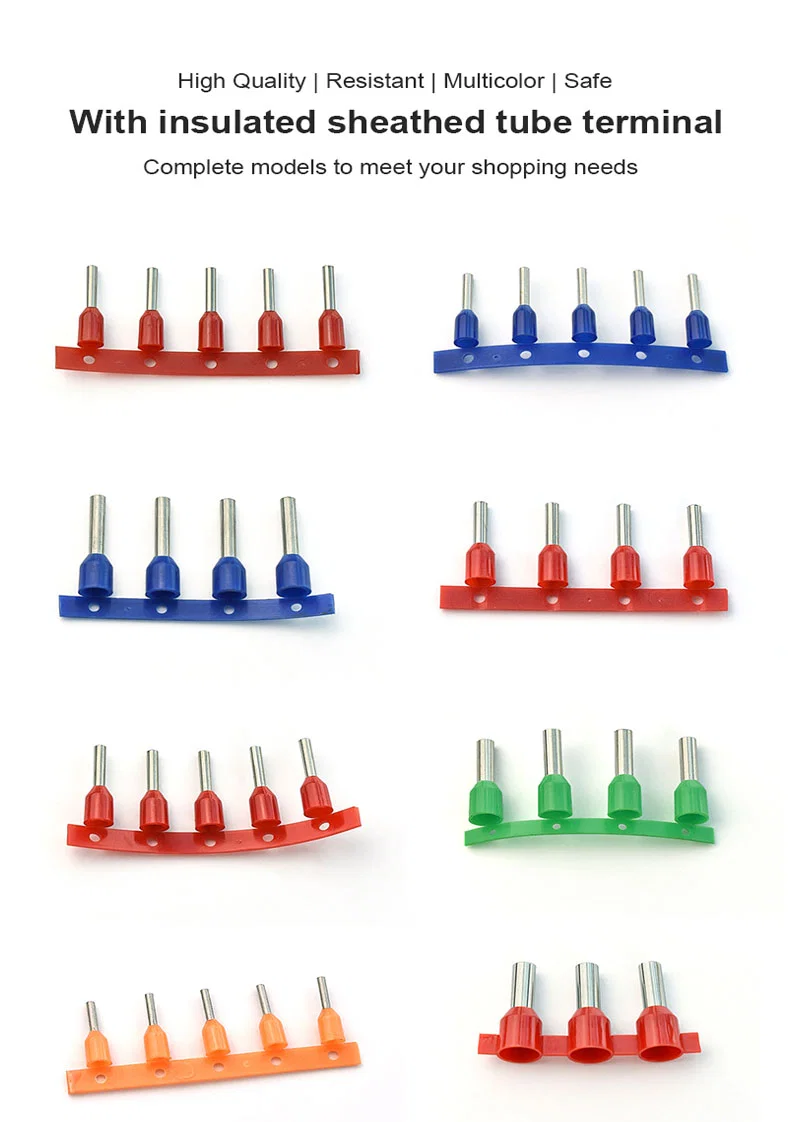

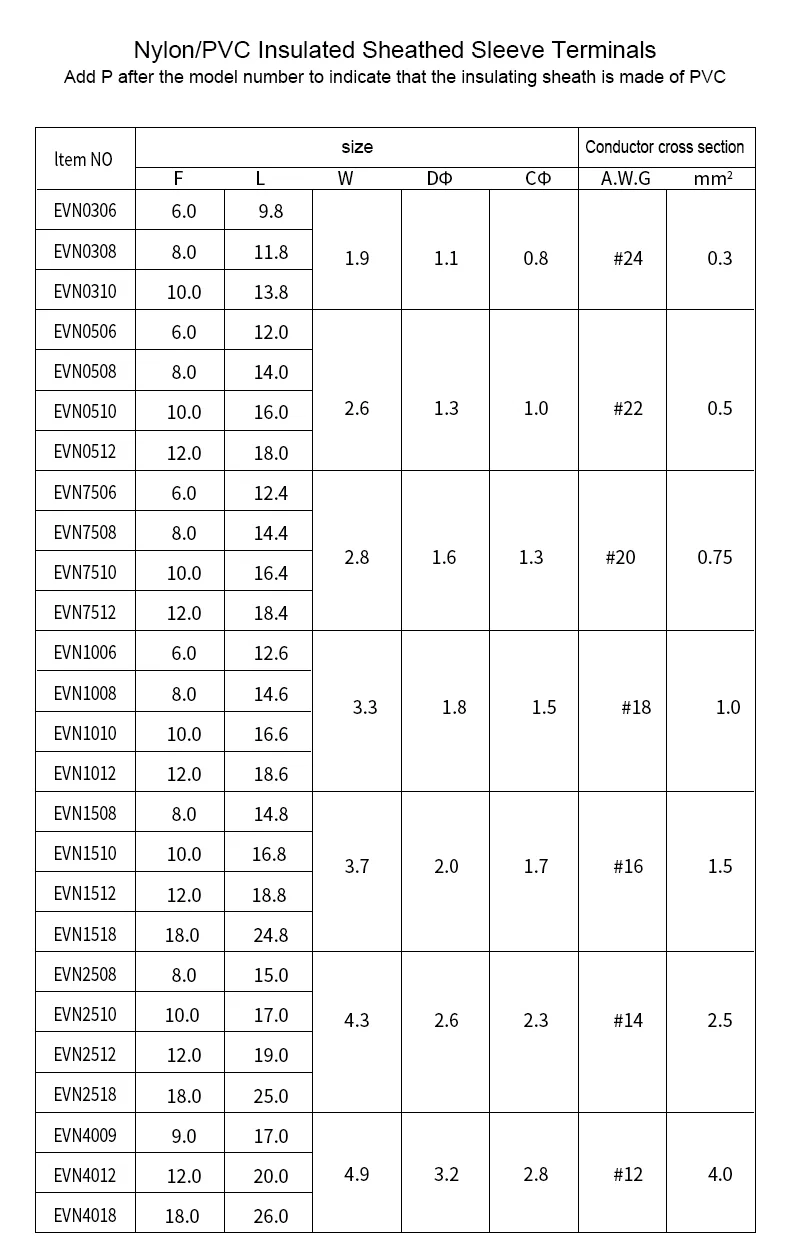

Insulated tube pin terminals in red, blue, green and orange on stripsRed, blue and yellow insulated fork terminals on strips rated 19A to 48ARed, yellow, blue and black insulated round terminals on carrier stripsInsulated pin terminals in red, blue and white strips with copper tube drawingNylon PVC insulated sleeve terminal size table listing EVN modelsLarge EVN sleeve terminal table with L, B and F dimensionsDouble wire barrel terminal size table beside copper end close-upSleeve terminal details: PVC sheath, tin plating and multi-colour options
