Terminais espada SVN isolados 19-48 A 3,2-10,5 mm JW-TM05
Terminais espada SVN isolados 19-48 A 3,2-10,5 mm JW-TM05 Thumb

Terminais espada SVN isolados 19-48 A 3,2-10,5 mm JW-TM05

📅 2025-04-30 👁️ 1,298
  • Modelo do Produto: JW-TM05

  • Especificações

    Corrente: 19A-48A
    Diâmetro do Parafuso: 3,2-10,5 mm
    Material: Cobre
    Temperatura: 75/105 graus
    Bainha: Nylon/PVC
    Tratamento de Superfície: Estanho
  • Solicite um Orçamento

O JW-TM05 é um terminal espada SVN: corpo de cobre, estanhado, bainha de nylon/PVC classificada para 75/105°C, corrente nominal de 19 a 48 A para diâmetros de parafuso de 3,2 a 10,5 mm. A espada aberta desliza sobre o prisioneiro com a porca afrouxada, e a bainha cobre o barril e a entrada do isolamento.

A corrente nominal é definida pela junta entre barril e cabo e pela área de contato sob o parafuso, não pelo terminal isoladamente. O TM05 cobre de 19 a 48 A em toda a faixa de parafusos, permitindo montar um painel com uma única família de terminais, de circuitos de comando até alimentações de 48 A, em vez de misturar modelos de anel e de espada. O estanhamento sobre cobre mantém a face de contato estável contra barramento estanhado, e a garganta aberta permite acrescentar um terminal sem desmontar o barramento.

Em relação ao JW-TM01, a diferença está no acesso para manutenção: o TM01 tem olho fechado e não sai de um parafuso afrouxado; o TM05 tem espada aberta e pode ser removido apenas afrouxando a porca. Onde se prevê abrir a junta para manutenção, o TM05 evita a desmontagem; onde a vibração é o risco, o TM01 é o corpo mais seguro.

Principais características

1. Faixa de corrente de 19 a 48 A em uma única família de terminais, cobrindo de circuitos de comando até alimentações de 48 A no mesmo painel.

2. Faixa de diâmetro de parafuso de 3,2 a 10,5 mm, atendendo prisioneiros de M3 a M10 sem trocar de série de terminal.

3. Garganta de espada aberta que desliza sobre o prisioneiro com a porca afrouxada, permitindo acrescentar um circuito sem remover o barramento.

4. Corpo de cobre estanhado, mantendo a face de contato estável contra barramento estanhado e prisioneiros de latão.

5. Bainha de nylon/PVC classificada para 75/105°C, cobrindo o barril e a entrada do isolamento na saída da crimpagem.

6. Fornecimento em tira, para que o aplicador avance e corte cada espada em vez de o operador manusear terminais soltos.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-TM05
Tipo de produtoTerminal espada SVN isolado
Corrente nominal19-48 A
Diâmetro do parafuso3,2-10,5 mm
MaterialCobre
BainhaNylon / PVC
Temperatura nominal75/105°C
Tratamento superficialEstanhamento
Forma de fornecimentoTira porta-terminal

Aplicações

— Quadros de distribuição: alimentações de 19 a 48 A em terminais de prisioneiro, onde circuitos são acrescentados ou remanejados durante a colocação em operação.

— Fiação de máquinas-ferramenta: alimentações de motores e inversores em prisioneiros M4 a M8, com a espada montada apenas afrouxando a porca.

— Armários de UPS e de baterias: cabos CC em prisioneiros roscados até 10,5 mm, terminados sem desmontar o barramento.

— Painéis de controle de HVAC: terminações de circuitos de compressor e ventilador a 75/105°C em blocos tipo prisioneiro.

— Equipamentos ferroviários e de transporte: juntas de acesso para manutenção em terminais de prisioneiro, onde um anel fechado exigiria desmontagem completa.

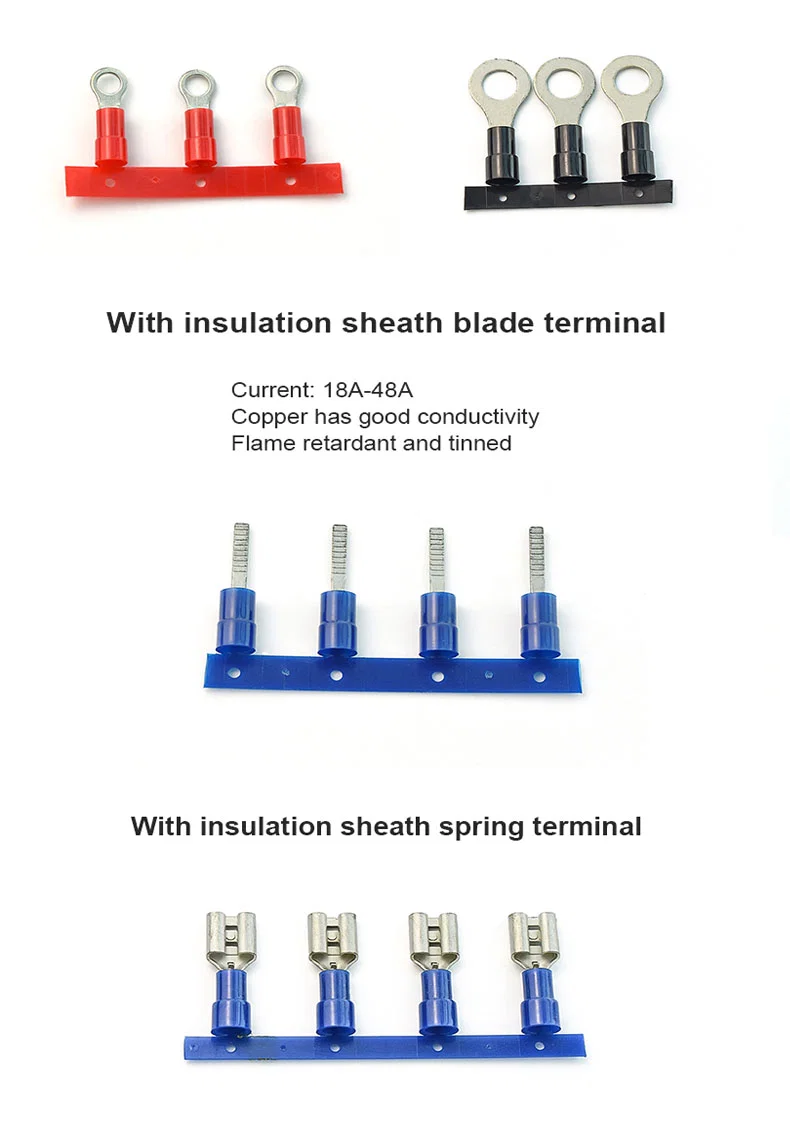

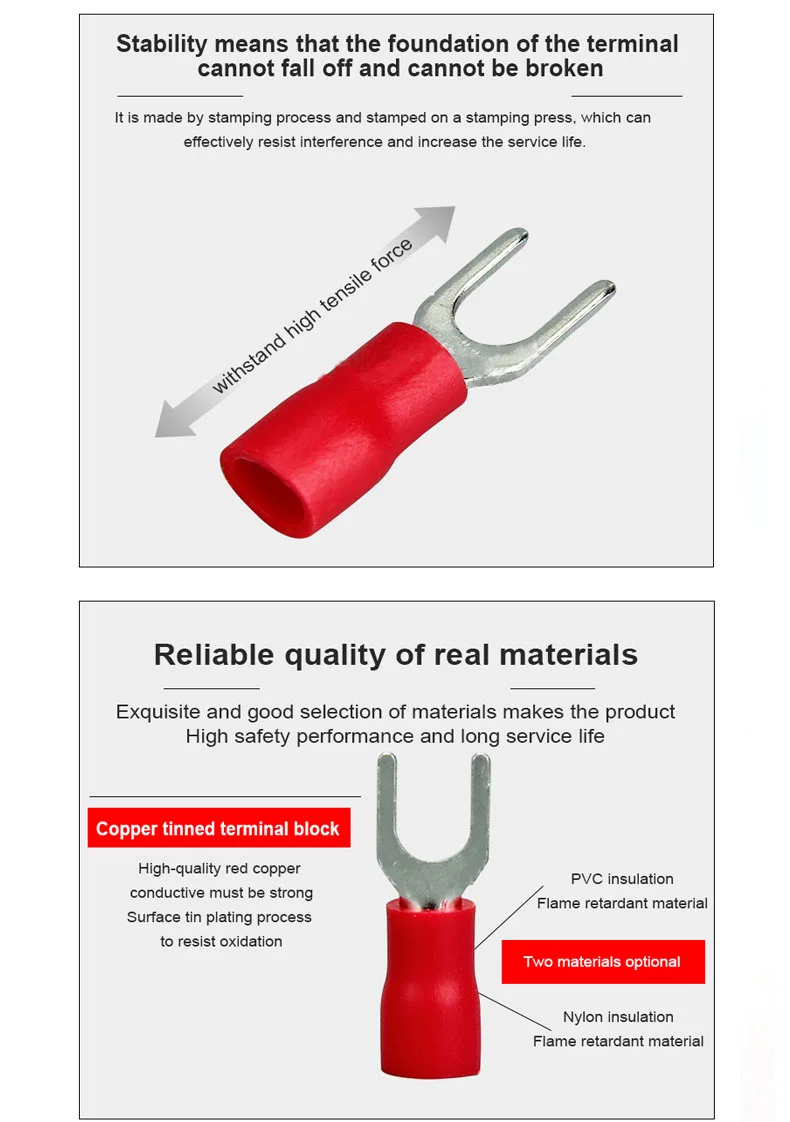

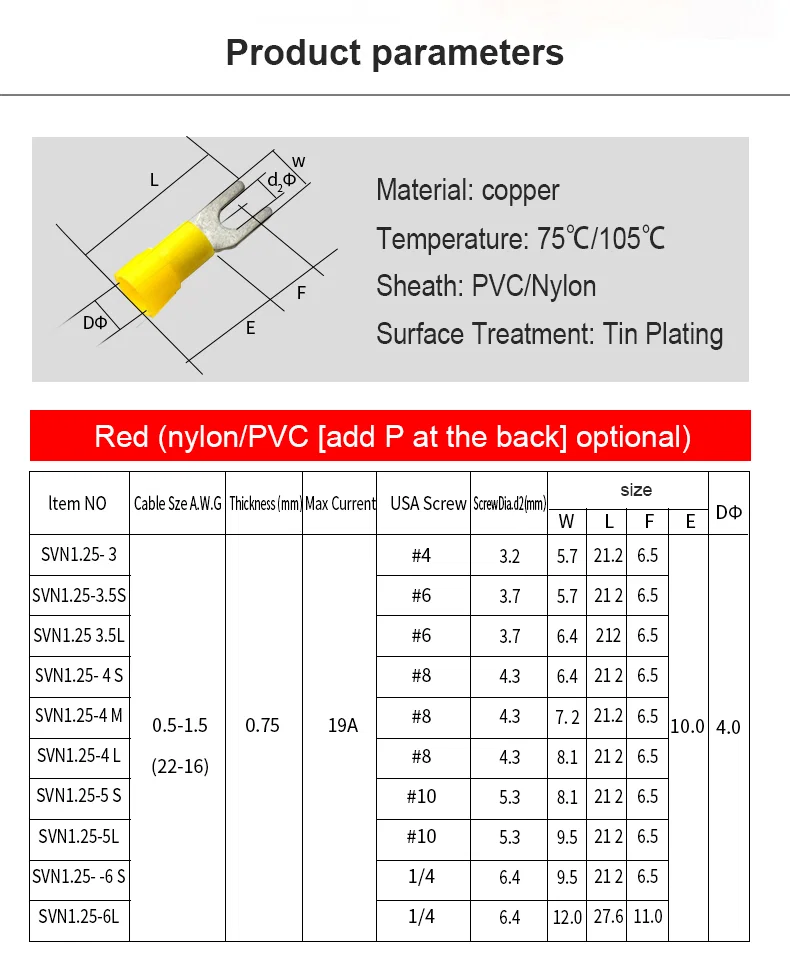

Red, blue and yellow insulated spade terminals on carrier stripsRed spade terminal under tensile force arrows with copper tin plated barrel calloutInsulated ring terminals in red and black with blade and spring terminal rowsSVN1.25 spade terminal dimension drawing and red size table
