Crimpadeira automática com inserção de carcaça JW-DHHI
Crimpadeira automática com inserção de carcaça JW-DHHI Thumb Crimpadeira automática com inserção de carcaça JW-DHHI Thumb Crimpadeira automática com inserção de carcaça JW-DHHI Thumb Crimpadeira automática com inserção de carcaça JW-DHHI Thumb
Video Thumbnail

Crimpadeira automática com inserção de carcaça JW-DHHI

📅 2026-05-05 👁️ 2,500
  • Modelo do Produto: JW-DHHI

  • Especificações

    Máquina de Crimpagem Automática de Cabeça Dupla, Estanhagem e Inserção de Alojamento JW-DHHI
    Fio Aplicável AWG18–32
    Comprimento de Corte 50mm–800mm
    Comprimento de Decapagem 0.1mm–10mm
    Decapagem Extremidade A 0.1mm–8mm (com torção e estanhagem)
    Decapagem Extremidade B 0.1mm–10mm (sem torção e estanhagem)
    Diâmetro do Conduto 1.5mm–5mm
    Posição de Crimpagem Ajuste digital
    Fonte de Alimentação AC 220V 50/60 Hz
    Dimensões 2340×2100×1700mm
    Peso Aprox. 1000KG
    Capacidade 1300–1700 PCS/H (para fios curtos de 2PIN 5 posições, dependente do produto)
  • Solicite um Orçamento

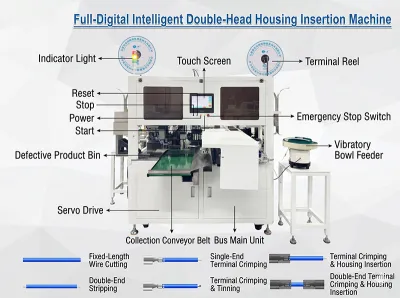

A JW-DHHI é uma crimpadeira automática de duas cabeças que também torce, estanha e insere carcaças, de modo que o cabo sai da célula acabado nas duas pontas, sem passar por um segundo posto. Opera cabo de AWG18–32 com comprimentos de corte de 50 a 800 mm e profundidades de descascamento de 0,1 a 10 mm. Fábricas de chicotes que montam conjuntos de conector em volume a utilizam para manter a inserção de carcaça e a qualidade de crimpagem sob um único controlador.

Principais características

  • Inserção de carcaça nas duas pontas — a inserção nas duas pontas e em uma ponta são programadas, incluindo trabalhos de cabo longo-curto em que a ponta oposta é cravada após a colocação da carcaça.
  • Torção e estanhagem na ponta A — a torção e a estanhagem por imersão em uma ponta ocorrem dentro do ciclo, com descascamento de 0,1–8 mm nesse lado e de 0,1–10 mm no lado sem tratamento.
  • Dual-channel force monitoring — a força de crimpagem é monitorada nas duas cabeças, enquanto uma câmera CCD verifica a presença e a posição do terminal em tempo real.
  • Rejeição de peças defeituosas — as peças com falha são separadas automaticamente e o local da falha é exibido, de modo que o operador corrige a causa em vez de separar caixas manualmente.
  • Acionamento servo híbrido — eixos servo silenciosos deslocam as estações com rapidez e a precisão de posição que a inserção de passo fino exige.
  • Torcedor com retorno automático — a unidade de torção retorna ao zero para cada diâmetro de cabo, sem ajuste manual.
  • Alimentação suave — um alimentador vibratório de rampa com frequência ajustável movimenta os terminais sem riscar o banho nem travar a pista.

Especificações técnicas

ModeloJW-DHHI máquina de inserção de carcaça de duas cabeças
Cabo aplicávelAWG18–32
Comprimento de corte50–800 mm
Comprimento de descascamento0,1–10 mm
Descascamento na ponta A0,1–8 mm, com torção e estanhagem
Descascamento na ponta B0,1–10 mm, sem torção e estanhagem
Diâmetro do conduíte1,5–5 mm
Posição de crimpagemAjuste digital
Produção1300–1700 pcs/h em cabos curtos 2PIN de 5 posições
AlimentaçãoAC 220 V, 50/60 Hz
Dimensões2340 × 2100 × 1700 mm
PesoAprox. 1000 kg

Aplicações

  • Chicotes eletrônicos terminados em carcaças plásticas
  • Subconjuntos automotivos com pontas mistas de terminal e carcaça
  • Chicotes de eletrodomésticos produzidos em séries longas
  • Conjuntos de conector em que crimpagem e inserção ocorrem no mesmo ciclo
  • Fiação de controle industrial com pares torcidos estanhados

Por que escolher este modelo

Um único controlador cobre crimpagem, torção, estanhagem e inserção, o que elimina o estoque intermediário e o remanejo exigidos por postos separados. Os programas são armazenados por produto, de modo que a troca é a recuperação de um arquivo e a substituição de uma matriz, e não um reajuste mecânico. A construção é, de fato, uma máquina de processamento automático de chicotes, reunindo crimpagem, estanhagem, inserção e inspeção visual por CCD na mesma estrutura e no mesmo portão de rejeição. Dispositivos para carcaças fora do padrão são cotados como personalização com base no desenho do cliente, e o suporte de comissionamento é prestado diretamente pela fábrica.

Máquina de Crimpagem, Estanhagem e Inserção de Conectores Totalmente Automática com Cabeça Dupla JW-DHHI
