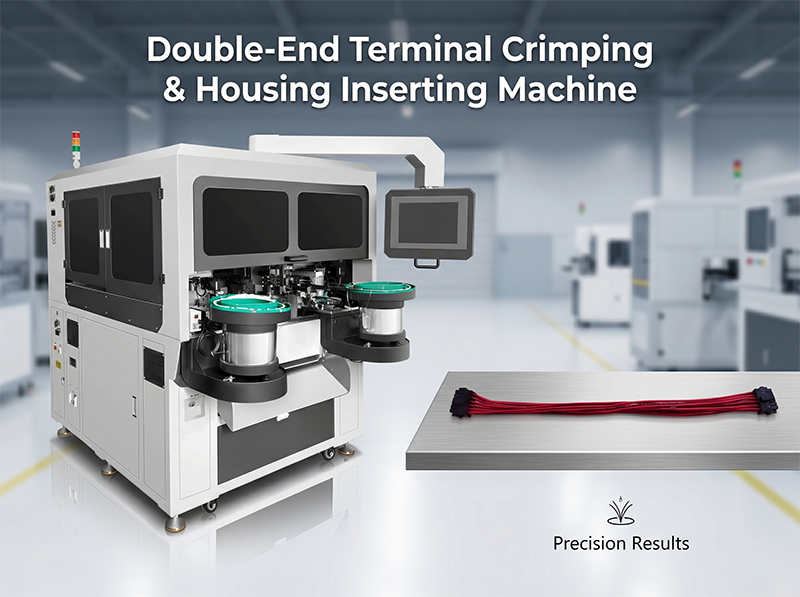

Máquina de Crimpagem e Inserção de Conectores de Duas Pontas JW-CK01

Máquina de Crimpagem e Inserção de Terminal Duplo JW-CK01

Introdução do Produto

A Máquina de Crimpagem e Inserção de Terminal Duplo JW-CK01 é uma máquina de processamento de fios totalmente automática e integrada que combina corte de fio, descascamento, crimpagem de terminal duplo e inserção de alojamento em uma única operação. É amplamente utilizada na produção de chicotes de precisão para as indústrias de energia renovável, eletrodomésticos, eletrônicos 3C, conectores e automotiva. Com desempenho estável, alta precisão e operação fácil, melhora efetivamente a eficiência da produção e a consistência do produto.

Parâmetros Técnicos

1.      Modelo: Máquina de Crimpagem e Inserção de Terminal Duplo JW-CK01

2.      Display: Tela de toque LCD de 15 polegadas

3.      Sistema de Controle: Sistema de controle MCU

4.      Capacidade: Aprox. 1.600–2.600 peças/hora para comprimento de fio de 100 mm (a capacidade real depende das condições de trabalho)

5.      Bitola de Fio Aplicável: AWG30# – AWG16# (personalizável para requisitos especiais)

6.      Comprimento de Processamento: 90 mm – 900 mm (personalizável para tamanhos maiores)

7.      Comprimento de Descascamento: 0,1 mm – 14 mm (ajustável)

8.      Precisão de Corte: ±0,1 mm

9.      Força de Crimpagem: 1,5 toneladas (personalizável para necessidades especiais)

10.    Dispositivos de Detecção: Inspeção visual, detecção de ausência de fio, monitoramento de pressão de ar, coleta de papel, detecção de falta de terminal; monitoramento de força de tração e pressão (opcional)

11.    Dispositivos Auxiliares: Enrolamento de resíduos de papel, coleta de sobras de fio, corte de fita

12.    Configurações Externas Padrão: Suporte de desenrolamento com tensão de 8 eixos, transportador de produto acabado

13.    Fonte de Alimentação: CA 220 V, 50 Hz (personalizável)

14.    Peso: Aprox. 1.100 kg

15.    Dimensões da Máquina: C 2200 mm × L 1800 mm × A 2200 mm

16.    Espaço de Instalação: C 3200 mm × L 4000 mm × A 2200 mm
