O WPM-N5010 é uma máquina rotativa de desencapamento de cabo quadrado grande, para cabo de 15 a 44 mm. Remove a capa externa em comprimento de desencapamento de até 1000 mm, ajusta comprimento e profundidade de corte em passos de 0,01 mm e trabalha de 1 a 2 camadas por passada. O acionamento é de 2000 W em 220 V CA, 50 ou 60 Hz, em estrutura de piso de 1680 x 680 x 1300 mm e 380 kg.

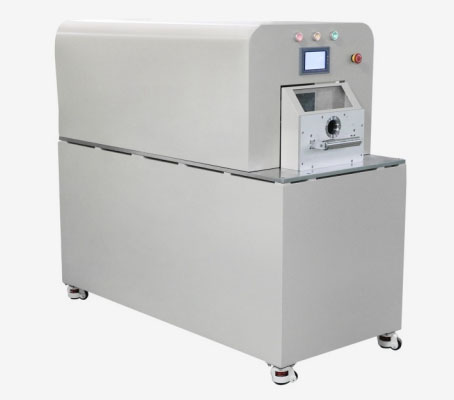

Remover a capa de um cabo de 15 a 44 mm com faca é a operação de maior risco em uma oficina de chicote, porque uma lâmina ajustada para a capa alcança as veias se o cabo não estiver redondo ou se a espessura da parede variar. O WPM-N5010 fixa o cabo em uma garra na frente do cabeçote e gira uma lâmina em anel em volta dele, com profundidade e comprimento inseridos em 0,01 mm na tela de toque, de modo que o corte acompanha a capa e não a mão do operador. Uma torre de três lâmpadas e um botão de emergência ficam acima do cabeçote, e a máquina opera sobre rodízios.
É a maior capacidade do grupo, com ampla margem. O WPM-25-290 para em veias de 3,0 mm² e 290 mm de capa, o WPM-012 trabalha até fio paralelo AWG 34, e as unidades de torção são máquinas de ponta de condutor. O WPM-N5010 é a única unidade aqui que desencapa cabo acima de 15 mm de diâmetro e a única que chega a 1000 mm.
Principais características
1. Grande capacidade de cabo: 15 a 44 mm de diâmetro externo, em construções redondas e quadradas, com cabeçote rotativo de passagem e alavanca de fixação frontal para manter o cabo em esquadro com a lâmina.
2. Comprimento máximo de desencapamento de 1000 mm, o maior deste grupo e a razão pela qual a máquina é usada para capas traseiras de conector e não para caudas.
3. Comprimento de desencapamento e profundidade de corte ajustados em passos de 0,01 mm na tela de toque, de modo que o mesmo programa se repete no próximo cabo sem nova medição.
4. Acionamento de 2000 W em 220 V CA 50 ou 60 Hz em estrutura de piso de 1680 x 680 x 1300 mm e 380 kg, montada sobre rodízios para deslocamento entre baias.
5. Apenas remoção de capa, sem torção e sem separação de veias; o desencapamento em várias camadas fica limitado a 1 ou 2 camadas por passada.
6. Forma de lâmina: lâmina rotativa em anel que corta a capa enquanto o cabeçote gira, com profundidade controlada em passos de 0,01 mm e não por folga fixa por bitola de cabo.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-N5010 (código de catálogo WPM-N5010) |
|---|
| Comprimento máximo de descascamento | 1000 mm |
|---|
| Faixa de diâmetro de corte | 15 a 44 mm |
|---|
| Unidade de ajuste do comprimento de descascamento | 0,01 mm |
|---|
| Unidade de ajuste da profundidade de corte | 0,01 mm |
|---|
| Camadas máximas de desencapamento | 1 a 2 camadas |
|---|
| Alimentação de trabalho | 220 V CA, 50/60 Hz |
|---|
| Potência | 2000 W |
|---|
| Dimensões externas | 1680 x 680 x 1300 mm |
|---|
| Peso | 380 kg |
|---|
Aplicações
— Montagem de cabo de recarga de veículo elétrico: condutores de recarga de 15 a 44 mm, com capa removida em até 1000 mm para alcançar a capa traseira do conector e o condutor de terra.
— Chicote de nova energia e de pacote de bateria: cabo de potência grande, com capa externa removida antes da crimpagem do terminal sem ferir as veias.
— Distribuição de energia e quadros: preparação de cabo de alimentação com janelas longas de capa para ligações de barramento e terminal.
— Cabeamento de energia eólica, solar e de máquinas industriais: cabo flexível de grande diâmetro, com remoção de capa camada por camada em obra ou na oficina.
— Montagem de cabo ferroviário e naval: cabo de potência multipolar pesado, em que um corte de faca atravessando a capa descartaria o trecho.
