Par de lâminas para máquina de descascar pneumática JW-BL21
Par de lâminas para máquina de descascar pneumática JW-BL21 Thumb

Par de lâminas para máquina de descascar pneumática JW-BL21

📅 2025-04-30 👁️ 2,012

O JW-BL21 é um par de lâminas para máquinas pneumáticas de descascar cabos e máquinas de descascamento de fios. É um conjunto de duas peças: um bloco superior e um inferior que fecham sobre o cabo, com um entalhe semicircular usinado na face de contato de cada um. Fechados, os dois entalhes formam a abertura em que o cabo se aloja, e é assim que uma cabeça pneumática descasca a isolação sem cortar o condutor.

Cada bloco é uma placa retangular lisa com o entalhe usinado no meio de uma borda e um degrau de alívio de cada lado; o degrau é o que permite às duas faces se encontrarem metal com metal enquanto o entalhe ainda livra o condutor. O par da foto está marcado à mão com 21 no bloco superior e 12 com uma marca de diâmetro no inferior, e é assim que as metades são identificadas e mantidas juntas na prateleira. Como a abertura é formada pelas duas metades, elas são retificadas em par: um superior e um inferior descasados resultam em abertura oval e descascamento irregular, em vez de um anel limpo.

O par é pedido para a máquina pneumática de descascar e para o tamanho de cabo, já que o raio do entalhe acompanha o fio. As duas metades são trocadas juntas: quando um entalhe se desgasta mais que o outro, a abertura deixa de ser redonda e o descascamento começa a deixar uma rebarba de isolação de um lado. Os blocos são apoiados planos contra a cabeça, de modo que a reposição assenta sem calço.

Principais características

1. Par de duas peças: blocos superior e inferior cujos entalhes semicirculares formam a abertura do cabo quando fechados.

2. Degrau de alívio no entalhe: as faces se encontram metal com metal dos dois lados da abertura, de modo que o entalhe livra o condutor.

3. Metades marcadas à mão: 21 no bloco superior e 12 com marca de diâmetro no inferior na amostra mostrada, mantendo o par identificado.

4. Retificadas em par: as duas metades são casadas, porque um par misturado resulta em abertura oval e descascamento irregular.

5. Corpo em bloco plano: assenta contra a cabeça sem calço e é simples de conferir quanto ao desgaste do entalhe.

6. Encaixe em cabeça pneumática: feitas para máquinas pneumáticas de descascar cabos e máquinas de descascamento de fios em processamento de alto volume.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-BL21
ItemPar de lâminas para máquina de descascar pneumática
Forma da lâminaBloco retangular com entalhe semicircular de contato e degrau de alívio (foto)
Marcações21 no bloco superior, 12 com marca de diâmetro no inferior (foto)
FornecimentoSuperior e inferior como par casado
CompatibilidadeMáquinas pneumáticas de descascar cabos, máquinas de descascamento de fios

Aplicações

— Máquinas pneumáticas de descascar cabos em regime de alto volume em cabo unipolar.

— Máquinas de descascamento de fios em que a cabeça fecha dois blocos sobre a isolação em vez de arrastar uma lâmina pelo cabo.

— Fios de equipamento isolados, onde o descascamento por abertura redonda mantém os fios intactos.

— Bitolas fixas em regime longo, onde um par casado é mantido na cabeça por bitola.

— Substituição de um par cujos entalhes ficaram fora de redondo, quando o descascamento deixa uma rebarba de um lado.

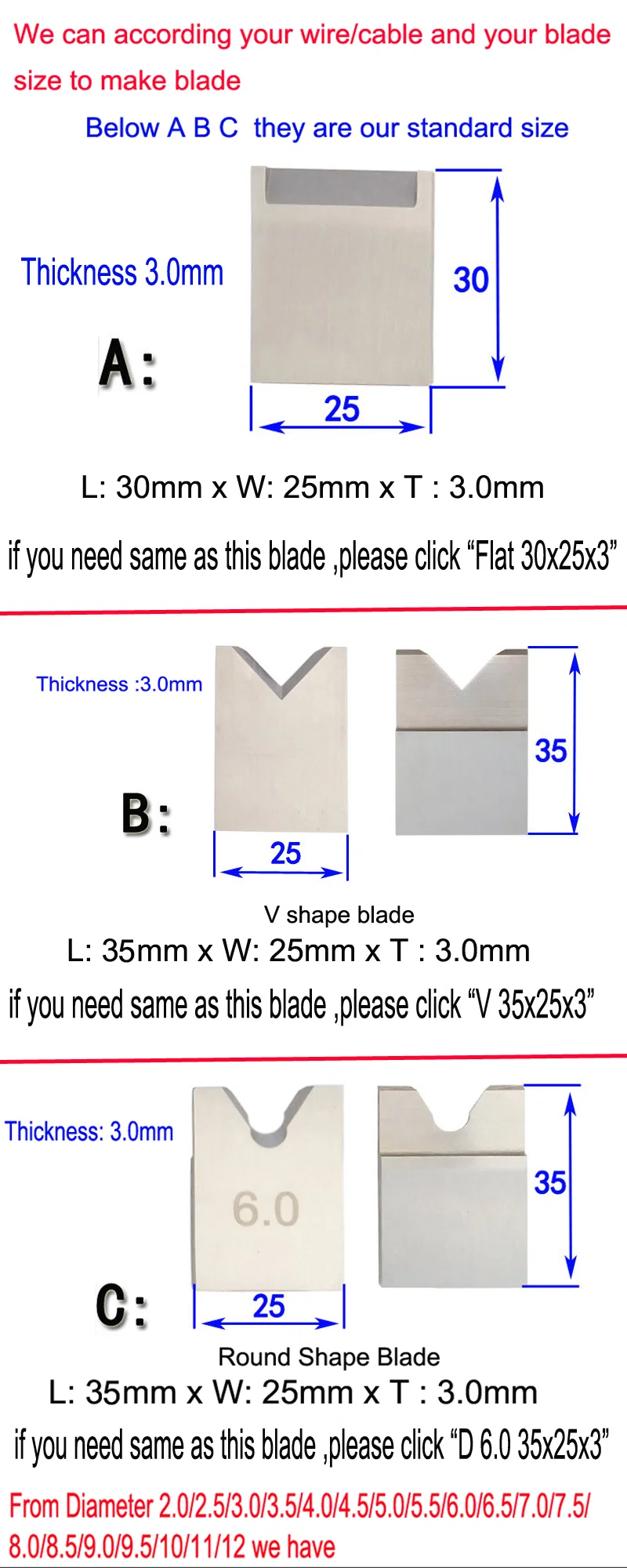

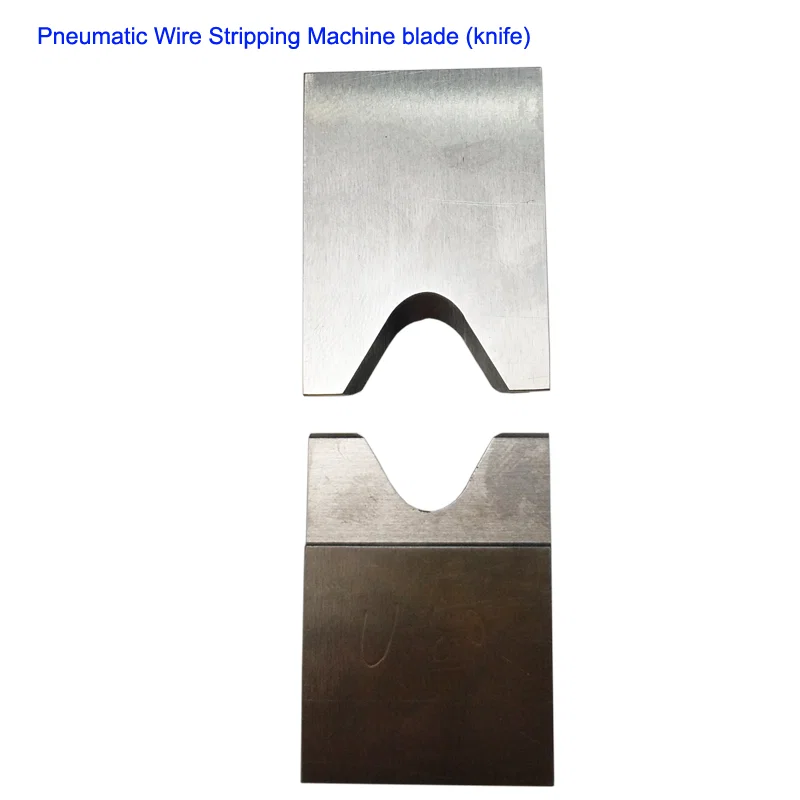

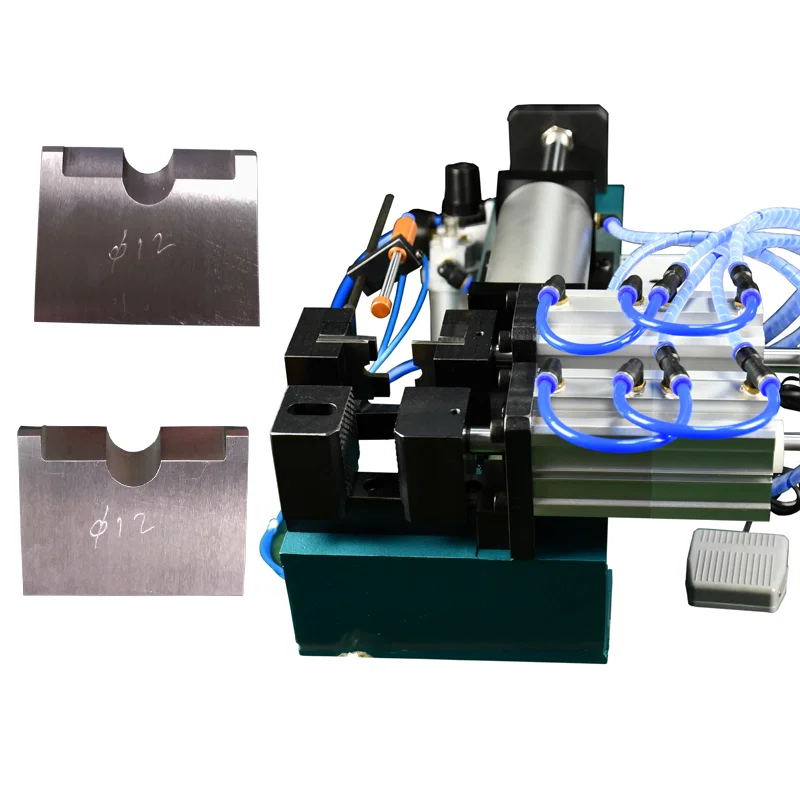

Par de lâminas de descascamento com entalhe redondo marcadas 12 mm ao lado de cabo de 12 mm descascadoMáquina pneumática de descascar fios com par de lâminas, mangueira de ar e pedalLâminas pneumáticas superior e inferior com entalhe de corte redondo de 12 mmTabela de tamanhos de lâmina: perfis plano, em V e redondo, 30x25x3 e 35x25x3 mmPar de lâminas de máquina pneumática de descascar fios com entalhe semicircularPar de lâminas pneumáticas de descascamento com entalhe em V empilhado sobre fundo brancoDuas lâminas pneumáticas retangulares de descascamento com gumes planos
