O JW-BL05 é um conjunto de bloco porta-lâmina e lâmina para terminais: o assento que sustenta a lâmina de corte, a própria lâmina e a canaleta que conduz o fio até o corte. É aplicado em máquinas de terminais e postos de processamento de fios em que a lâmina precisa ser posicionada e ter a profundidade regulada, e não apenas fixada por pressão.
O assento é fornecido em espessuras de 10 mm, 14 mm e 15 mm, com núcleo de lâmina de 9 x 8 mm ou 10 x 10 mm, de modo que o bloco corresponde ao suporte da máquina. A profundidade da canaleta é de 7,6 mm e atende fios de 2,0 a 14 mm de diâmetro externo. O mesmo assento aceita facas redonda, em V, plana, de topo e de topo semicircular, o que permite que um único bloco cubra descascamento, corte quadrado e corte semicircular. Os estilos de assento são em U, em V, OTP, tipo 806 e tipo 2000, cada um oferecido com ou sem corte da fita de material.

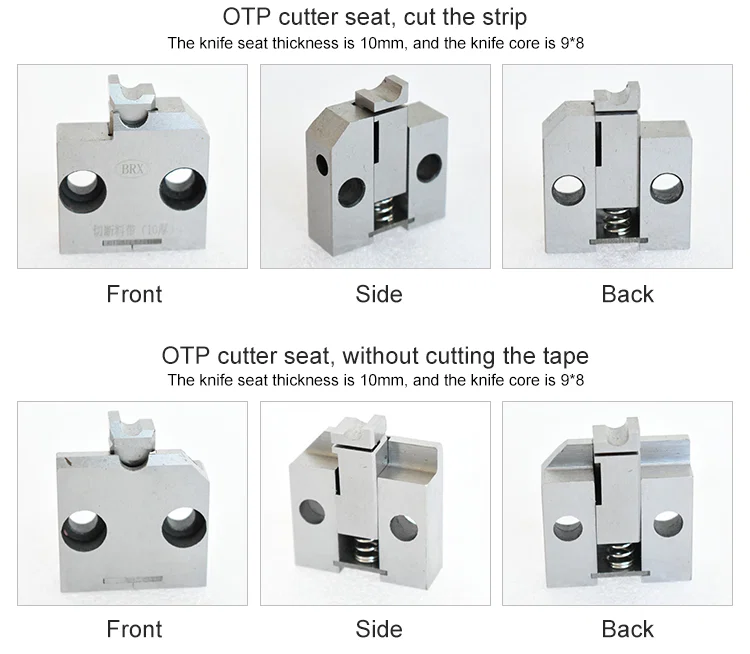

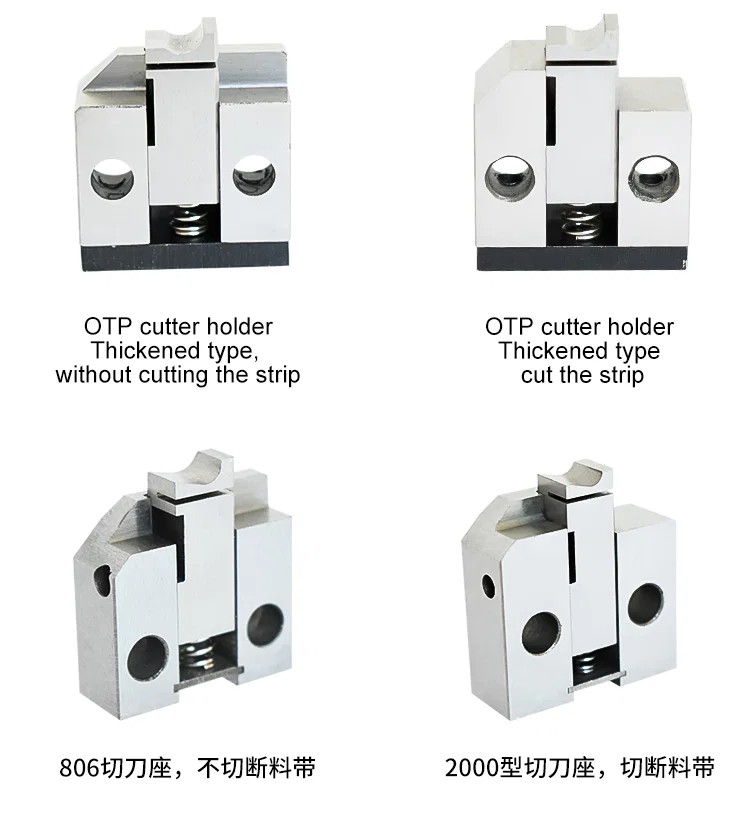

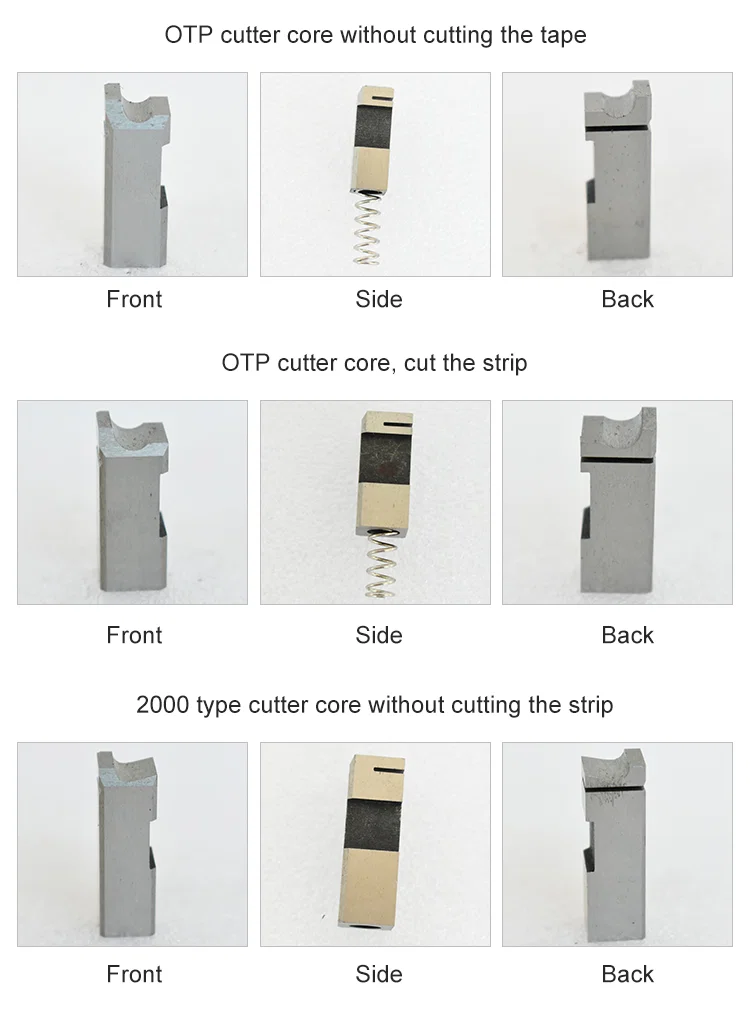

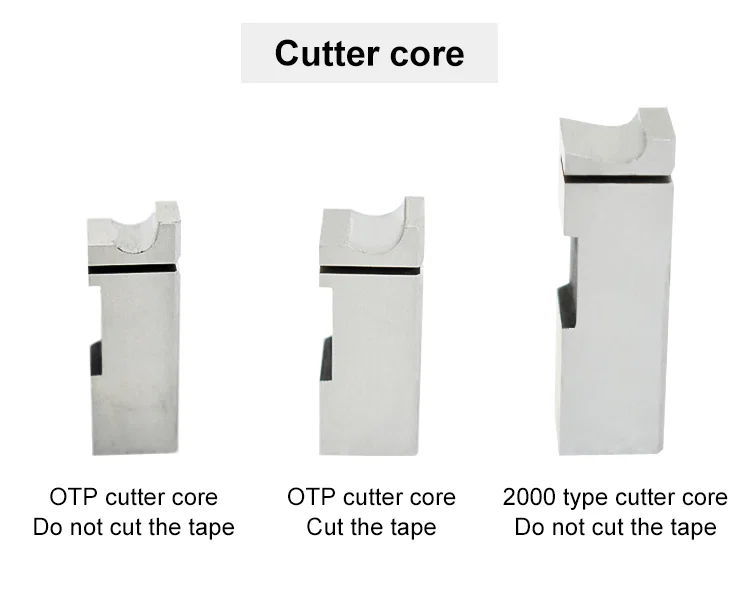

É adquirido quando um assento está desgastado na canaleta, quando uma máquina é preparada para uma nova faixa de fio ou quando o tipo de suporte muda. A foto mostra os assentos OTP e 806 nas versões padrão e reforçada, com as versões com e sem corte da fita lado a lado.
Principais características
1. Espessura do assento: 10 mm, 14 mm e 15 mm, para corresponder a diferentes suportes de máquinas de terminais.
2. Núcleo da lâmina: seções de 9 x 8 mm e 10 x 10 mm, de modo que a lâmina se ajusta ao alojamento existente do assento.
3. Profundidade da canaleta: 7,6 mm, dimensionada para fios de 2,0 a 14 mm de diâmetro externo.
4. Opções de faca: facas redonda, em V, plana, de topo e de topo semicircular no mesmo assento.

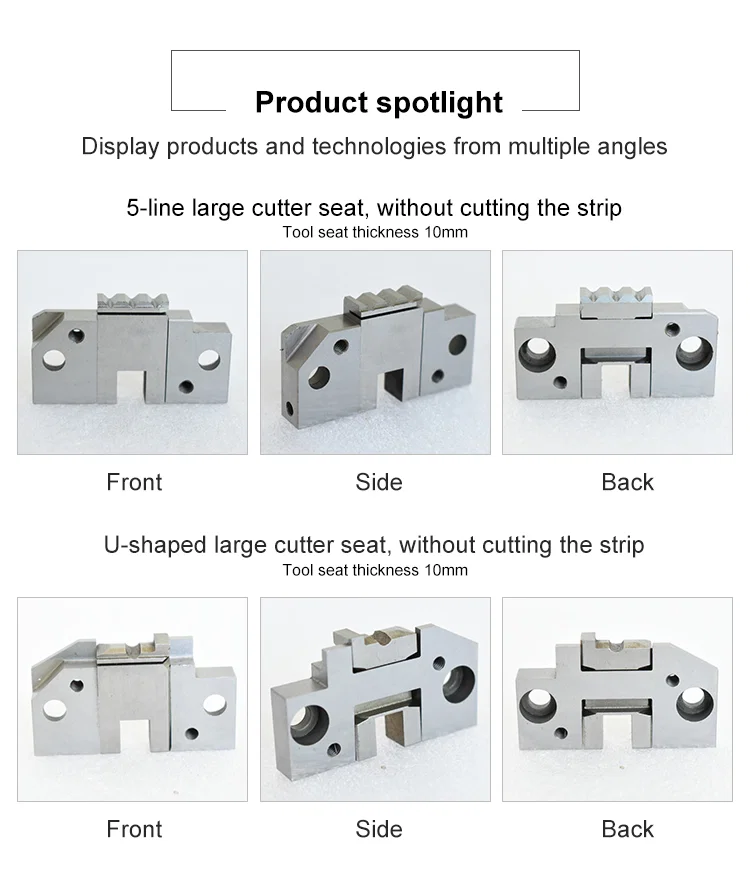

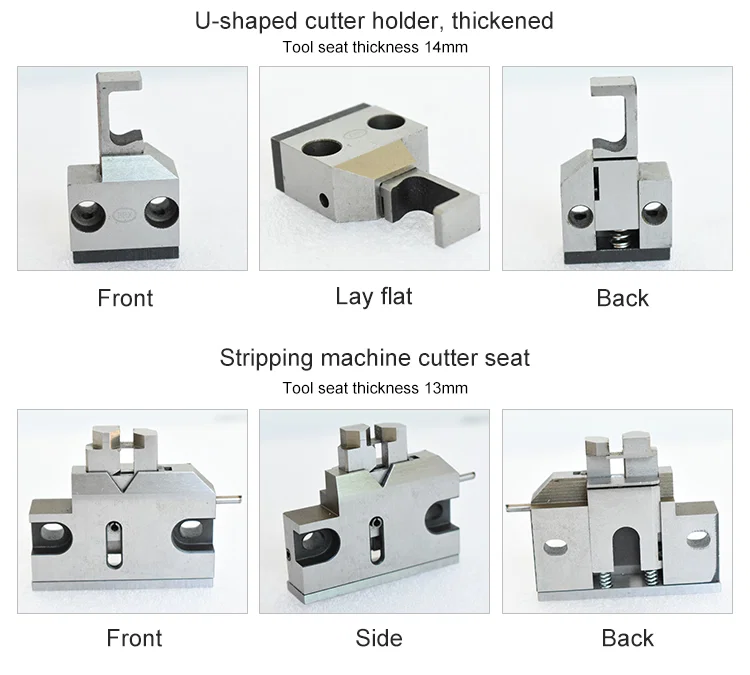

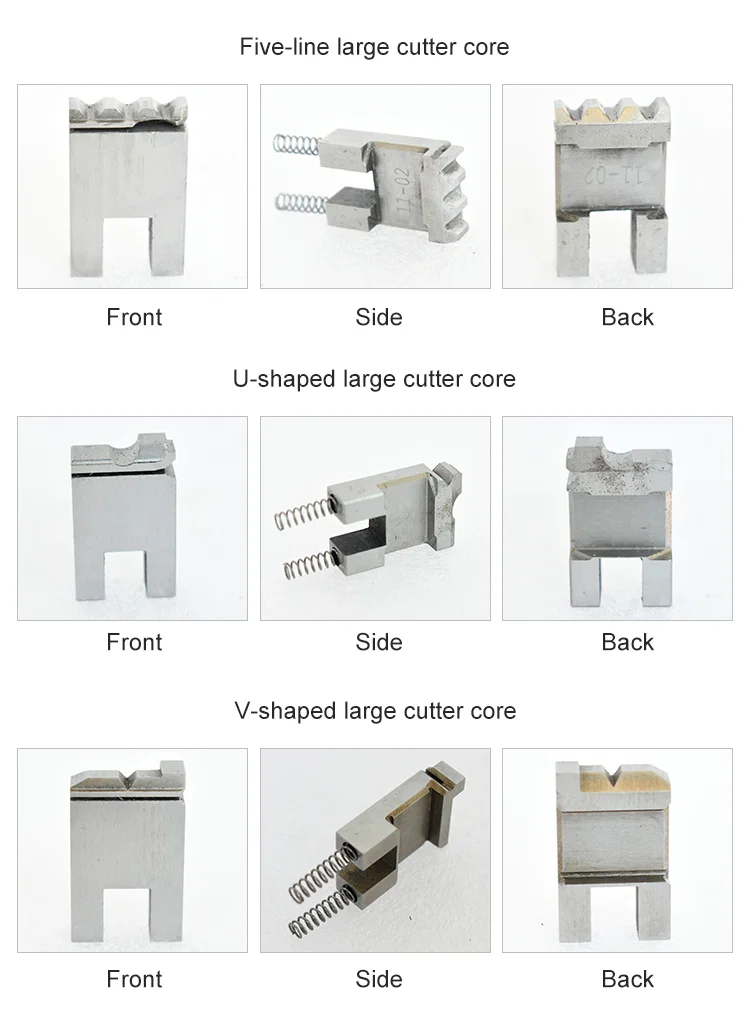

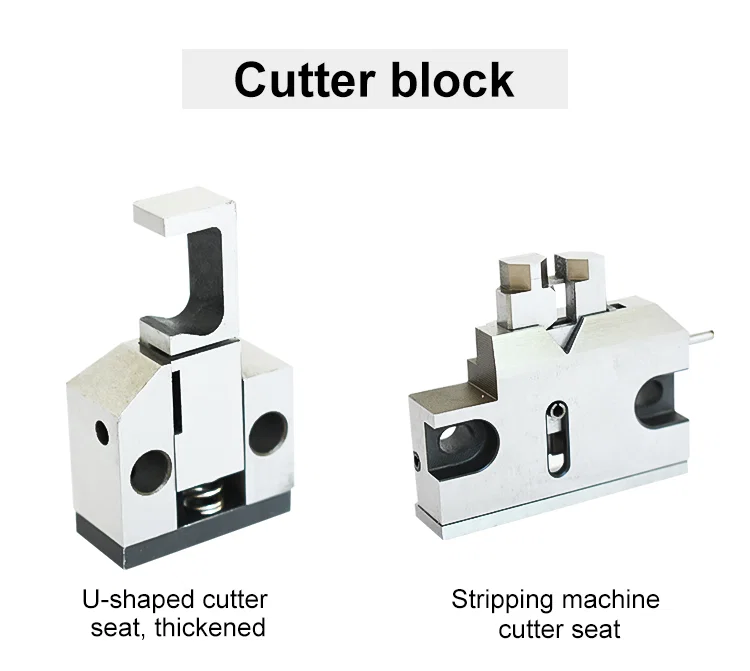

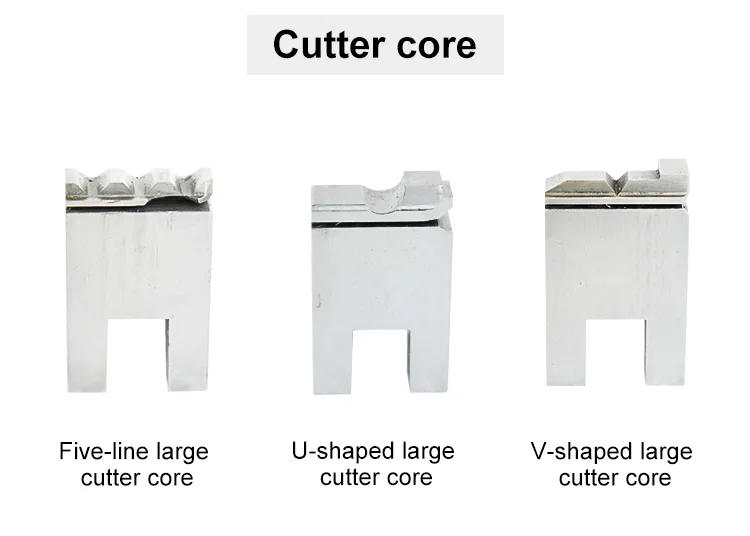

5. Estilos de assento: em U, em V, OTP, tipo 806 e tipo 2000, em corpos padrão e reforçados.
6. Fita de material: disponível com ou sem a função de corte da fita, selecionada no pedido.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | JW-BL05 |
|---|
| Item | Conjunto de bloco porta-lâmina e lâmina |
|---|
| Espessura do assento | 10 mm, 14 mm, 15 mm |
|---|
| Núcleo da lâmina | 9 x 8 mm, 10 x 10 mm |
|---|
| Profundidade da canaleta | 7,6 mm |
|---|
| Compatibilidade de fio | 2,0-14 mm de diâmetro externo |
|---|
| Tipos de faca | Faca redonda, faca em V, faca plana, faca de topo, faca de topo semicircular |
|---|
| Estilos de assento | Em U, em V, OTP, 806, tipo 2000 |
|---|
| Corte da fita de material | Com ou sem |
|---|
Aplicações
— Máquinas de terminais com assentos OTP ou em U/V: corte e descascamento em que a profundidade da lâmina é definida pelo bloco.
— Postos tipos 806 e 2000, nas versões com e sem corte da fita.
— Linhas de processamento de fios de 2,0 a 14 mm de diâmetro externo, em que um assento cobre toda a faixa.
— Substituição de assentos desgastados na canaleta, o que se manifesta como profundidade de descascamento irregular.
— Preparação para uma nova faixa de fio ou tipo de suporte, em que assento, faca e canaleta são trocados em conjunto.
