Crimpadeira pneumática de bancada 0,25-35 mm² JW-25M

📅 2025-11-08 👁️ 1,837
  • Modelo do Produto: JW-25M

  • Especificações

    Faixa de pressão de ar: 0,5-0,8 MPa
    Saída: 2,5 T
    Dimensões totais: 270 × 140 × 170 mm
    Peso: 9,5 kg
    Faixa de crimpagem de terminais: 0,25-35 mm²
    Terminais duplos: 2 × 0,5; 1,0; 1,5; 2,0; 2,5; 4,0; 6,0 mm²
    Terminais isolados tipo O/Y: 0,25; 0,5; 1,0; 2,0; 2,5; 4,0; 6,0 mm²
    Terminais não isolados tipo O/Y: 0,5; 1,0; 1,5; 2,0; 2,5; 4,0; 6,0; 10,0; 16,0 mm²
    Receptáculos macho/fêmea: 0,5; 1,0; 2,0; 2,5; 4,0; 6,0 mm²
    Pinos de contato para conectores retangulares: 0,5; 1,0; 2,0; 4,0 mm²
  • Solicite um Orçamento

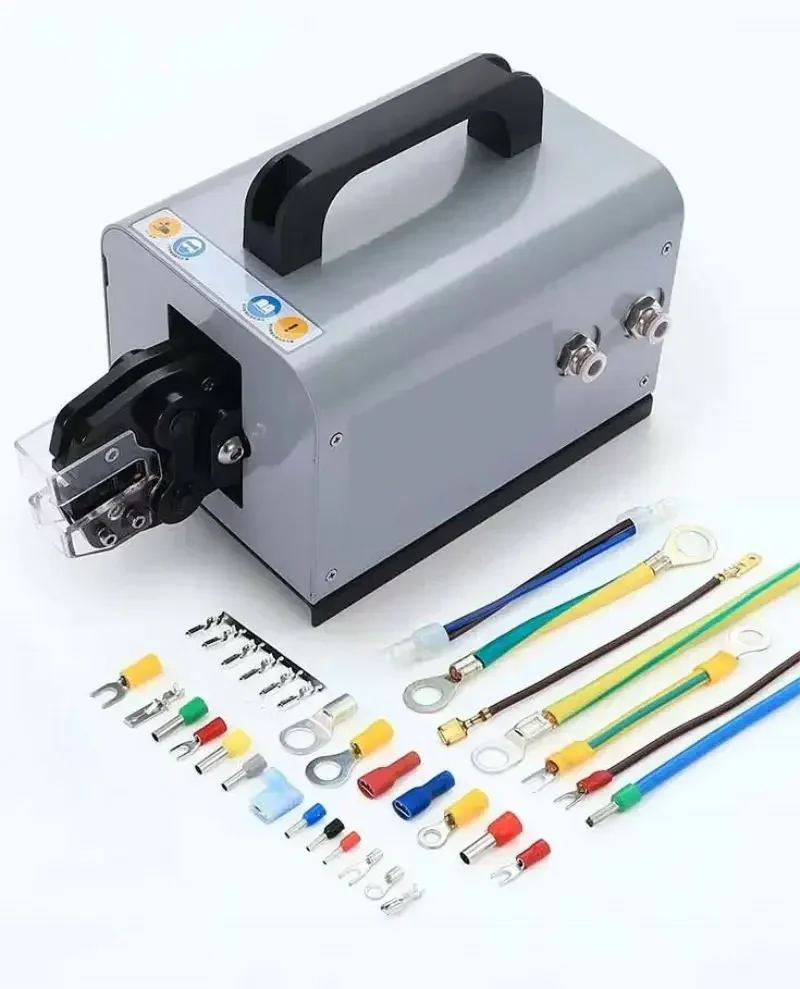

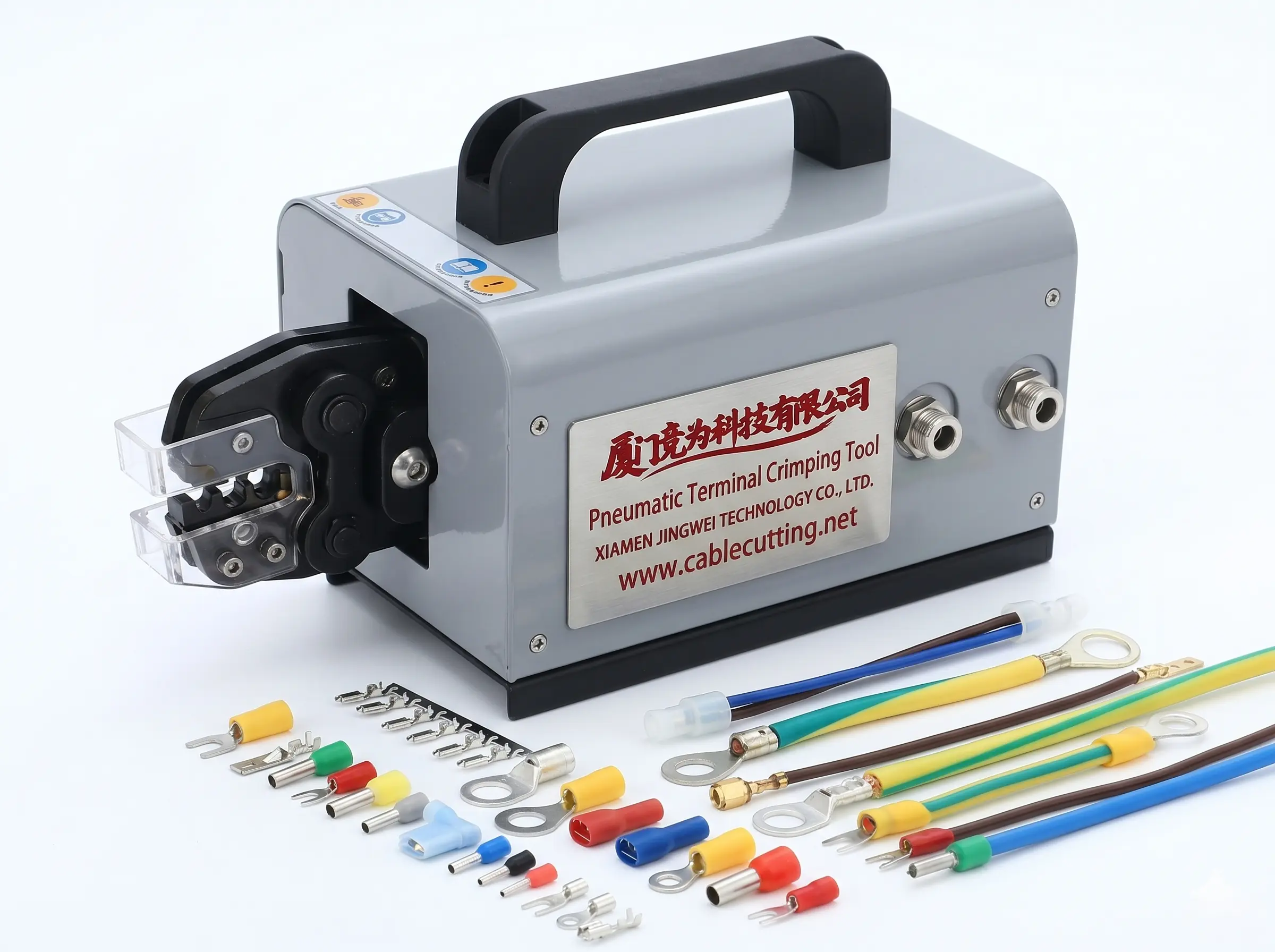

A JW-25M é uma crimpadeira pneumática para trabalhos de terminais em bancada, que prensa terminais tubulares, terminais O/Y isolados e nus, tomadas e pinos de conector com matrizes intercambiáveis. Entrega 2,5 T de força com ar comprimido de 0,5–0,8 MPa, cobrindo terminais tubulares de 0,25–35 mm². Bancadas de chicotes que trabalham em lotes médios a utilizam no lugar de ferramentas manuais quando a repetibilidade da crimpagem e a fadiga do operador são relevantes.

Principais características

  • Matrizes intercambiáveis — um único corpo de prensa aceita todo o conjunto de matrizes, de modo que a bancada alterna entre famílias de terminais sem adquirir uma segunda máquina.
  • Operação por pedal — as duas mãos permanecem no cabo e no terminal enquanto o pedal aciona o curso, o que mantém a crimpagem alinhada na matriz.
  • Força de 2,5 T — o ar comprimido a 0,5–0,8 MPa produz uma junção por prensagem a frio que se mantém tanto em terminais isolados quanto nus.
  • Corpo adequado à bancada — 270 × 140 × 170 mm e 9,5 kg, leve o suficiente para deslocar entre postos ou guardar no fim do turno.
  • Troca rápida de matriz — retira-se a proteção, remove-se a matriz antiga, assenta-se a nova e aperta-se os parafusos, sem necessidade de calibrador de alinhamento.
  • Ampla cobertura de terminais — terminais tubulares até 35 mm², terminais duplos, terminais O/Y isolados e nus, tomadas macho e fêmea e pinos de conector retangulares.

Especificações técnicas

Faixa de pressão de ar0,5–0,8 MPa
Força de saída2,5 T
Dimensões gerais270 × 140 × 170 mm
Peso9,5 kg
OperaçãoPedal, matrizes intercambiáveis
Terminais tubulares0,25–35 mm²
Terminais tubulares duplos2 × 0,5, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0 mm²
Terminais O/Y isolados0,25, 0,5, 1,0, 2,0, 2,5, 4,0, 6,0 mm²
Terminais O/Y nus0,5, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0, 10,0, 16,0 mm²
Terminais macho / fêmea0,5, 1,0, 2,0, 2,5, 4,0, 6,0 mm²
Pinos de contato, conectores retangulares0,5, 1,0, 2,0, 4,0 mm²

Aplicações

  • Fiação de armários e painéis de controle, com terminais em cada ponta de condutor.
  • Bancadas de chicotes de eletrodomésticos e iluminação que crimpam terminais O/Y isolados e nus.
  • Conjuntos de conector que usam terminais macho e fêmea ou pinos de conector retangulares.
  • Trabalhos de lote médio, entre o volume de ferramenta manual e o custo de uma prensa totalmente automática.

Por que escolher este modelo

As matrizes são pedidas junto com a prensa, de modo que a crimpadeira pneumática chega com as faixas de terminal que realmente utiliza, e matrizes adicionais podem ser acrescentadas depois sem substituir o corpo. Cada unidade é testada pneumaticamente e tem o curso verificado antes da embalagem, seguindo com a proteção instalada. Matrizes, vedações e conjuntos de pedal de reserva são mantidos em estoque, e nossa equipe confirma a matriz correta a partir do desenho do terminal antes do pedido.
