Crimpadeira pneumática de bancada 2,5 T WPM-50L
Crimpadeira pneumática de bancada 2,5 T WPM-50L Thumb Crimpadeira pneumática de bancada 2,5 T WPM-50L Thumb
Video Thumbnail

Crimpadeira pneumática de bancada 2,5 T WPM-50L

📅 2025-04-30 👁️ 1,323
  • Modelo do Produto: WPM-50L

  • Especificações

    Modelo: WPM-50L
    Faixa de pressão de ar: 0,5-0,8 MPa
    Saída: 2,5 T
    Dimensões: 275 × 128 × 145 mm
    Peso: 5 kg
  • Solicite um Orçamento

O WPM-50L é uma crimpadeira pneumática de bancada de terminais, com 2,5 T, usada para prensar terminais de ponta de fio em condutores decapados no trabalho de chicotes e painéis. Compartilha a carcaça de 275×128×145 mm e o ar de 0,5–0,8 MPa do WPM-20M, mas assenta a matriz em um suporte com trava giratória na frente, de modo que o jogo de matrizes é trocado abrindo a trava, e não desparafusando um bloco.

Trocar de família de terminais no meio do lote é o motivo habitual de parada em uma bancada de crimpagem. No WPM-50L, o porta-matriz frontal abre em dobradiça e a matriz sai de um assento circular. O operador fecha a trava, posiciona o terminal e o cilindro pneumático leva o punção até o barril. Como a força de fechamento vem de 2,5 T de pressão de ar e não de uma alavanca manual, a crimpagem da última peça do turno é igual à da primeira.

O 50L e o 20M são as duas unidades de 2,5 T da linha, com 5 kg e 5,5 kg; a diferença está no porta-matriz, com trava giratória no 50L e bloco parafusado no 20M. Nenhum dos dois declara faixa de fio. Para a faixa declarada de 0,25–120 mm², o WPM-120Y trabalha a 0,5–0,7 MPa, e para terminais acima de 2,5 T a linha segue com o WPM-300L de 9,0 T.

Principais características

1. Saída pneumática de 2,5 T a 0,5–0,8 MPa fecha a matriz em um curso motorizado, de modo que a altura de crimpagem não varia com o cansaço do operador.

2. Porta-matriz com trava giratória na frente da estrutura: abre-se a trava, retira-se a matriz do assento circular, coloca-se o tamanho seguinte e fecha-se a trava.

3. O assento circular apresenta o barril do terminal alinhado ao punção e mantém terminais de anel e tubulares alinhados durante o curso.

4. Carcaça de 275×128×145 mm e peso de 5 kg atendem a uma bancada compartilhada com decapadores e inseridores de vedação.

5. Alça superior articulada fica afastada do cilindro e protege as conexões de ar quando a máquina é levantada.

6. Entrada de ar lateral com engate rápido permite desconectar a unidade da linha de ar comprimido na própria máquina.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-50L
Tipo de máquinaCrimpadeira pneumática de terminais
Saída2,5 T
Faixa de pressão de ar0,5–0,8 MPa
Dimensão total275×128×145 mm
Peso5 kg
Matrizes de crimpagemIntercambiáveis

Aplicações

— Oficinas de chicotes que crimpam terminais isolados e nus em condutores cortados, trocando o jogo de matrizes entre famílias de terminais dentro do turno.

— Oficinas de painéis que terminam fio de comando com terminais de anel e de garfo na bancada antes da ligação nos quadros.

— Montagem de eletrodomésticos, fechando terminais em condutores internos de força e de terra durante a submontagem.

— Fábricas de conjuntos de cabos que produzem condutores com terminais sob encomenda, em que o tempo de preparação por lote pesa tanto quanto o tempo de ciclo.

— Departamentos de manutenção que refazem chicotes de máquinas já instaladas em campo.

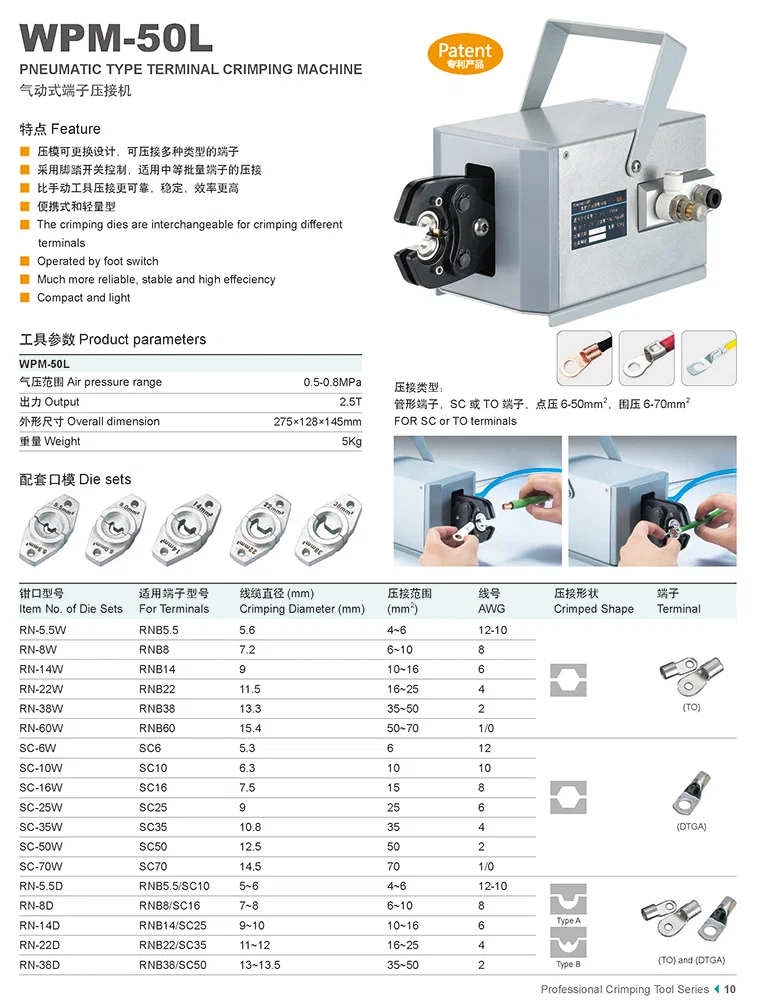

Crimpadeira pneumática de terminais WPM-50L, carcaça cinza com jogos de matrizes e tabela de crimpagem
