Crimpadeira pneumática 0,25–120 mm² 2,5 T WPM-120Y

📅 2025-04-30 👁️ 2,309
  • Modelo do Produto: WPM-120Y

  • Especificações

    Modelo: WPM-120Y
    Faixa de crimpagem: 0,25-120mm²
    Pressão de ar: 0,5-0,7MPa
    Saída: 2,5T
    Dimensões: 286×125×165mm
    Peso: 6,5Kg
  • Solicite um Orçamento

O WPM-120Y é uma crimpadeira pneumática de terminais com faixa declarada de crimpagem de 0,25–120 mm². O acionamento é por pedal: o operador segura o fio com uma mão e o terminal com a outra, e o cilindro de 2,5 T fecha a matriz quando o pedal é pressionado. Esse arranjo atende à terminação repetitiva de terminais tubulares isolados, terminais de tubo e terminais pequenos, em que as duas mãos estão ocupadas na matriz.

Os terminais em toda a faixa de 0,25–120 mm² variam na espessura da parede do barril, e uma crimpadeira manual fixa deforma de menos os tamanhos grandes ou comprime em excesso os pequenos. O WPM-120Y trabalha a 0,5–0,7 MPa com manômetro e regulador montados na lateral da carcaça, de modo que a pressão de trabalho é lida e ajustada na máquina. A matriz fica em um bloco parafusado na frente da estrutura de 286×125×165 mm, diretamente no campo de visão do operador.

O 120Y é o único modelo de 2,5 T da linha que declara faixa de fio, 0,25–120 mm², e trabalha com teto de 0,7 MPa em vez dos 0,8 MPa do 20M e do 50L. Pesa 6,5 kg contra 5,5 kg e 5 kg, e sua estrutura mede 286×125×165 mm em vez de 275×128×145 mm. Quando a carga passa de 2,5 T, o WPM-300L oferece 9,0 T.

Principais características

1. Faixa declarada de crimpagem de 0,25–120 mm² cobre de terminais tubulares de comando a condutores de força de 120 mm² em uma só máquina.

2. Acionamento por pedal deixa as duas mãos na matriz para posicionar o terminal e segurar o fio durante o curso.

3. Saída de 2,5 T a 0,5–0,7 MPa, com teto de pressão compatível com os barris menores do início da faixa.

4. Manômetro e regulador na lateral da carcaça permitem ler e ajustar a pressão de trabalho sem sair da bancada.

5. Bloco de matriz frontal embutido na estrutura de 286×125×165 mm na altura da bancada, com o ponto de crimpagem à vista.

6. 6,5 kg com alça superior dobrada; a máquina é deslocada à mão entre bancadas e apoiada sobre a bancada.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-120Y
Tipo de máquinaCrimpadeira pneumática de terminais
Faixa de crimpagem0,25–120 mm²
Saída2,5 T
Faixa de pressão de ar0,5–0,7 MPa
Dimensão total286×125×165 mm
Peso6,5 kg

Aplicações

— Fiação de painéis e quadros, crimpando terminais tubulares isolados codificados por cor em condutores a partir de 0,25 mm² antes da ligação em blocos de terminais.

— Quadros de máquinas-ferramenta e de acionamentos, montando terminais de tubo e tubulares em condutores de motor e de inversor.

— Chicotes ferroviários, de sinalização de tráfego e de instalações prediais, terminando cabo de comando multipolar em volume.

— Fiação de eletrodomésticos, fechando terminais em condutores de resistência, termostato e terra em linha cadenciada.

— Bancadas de pré-fabricação de instaladores elétricos que produzem chicotes cortados e crimpados em comprimentos medidos.

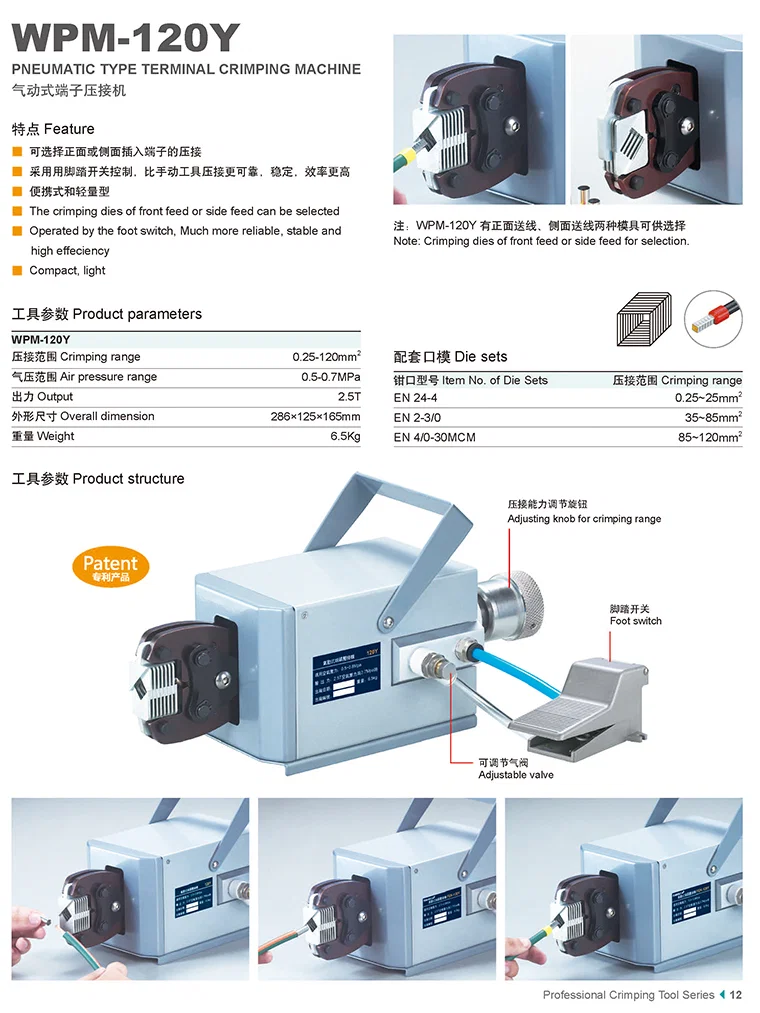

Crimpadeira pneumática de terminais WPM-120Y com cabeçote de matriz, pedal e tabela de matrizes
Pneumatic Terminal Crimping Machine WPM-120Y
