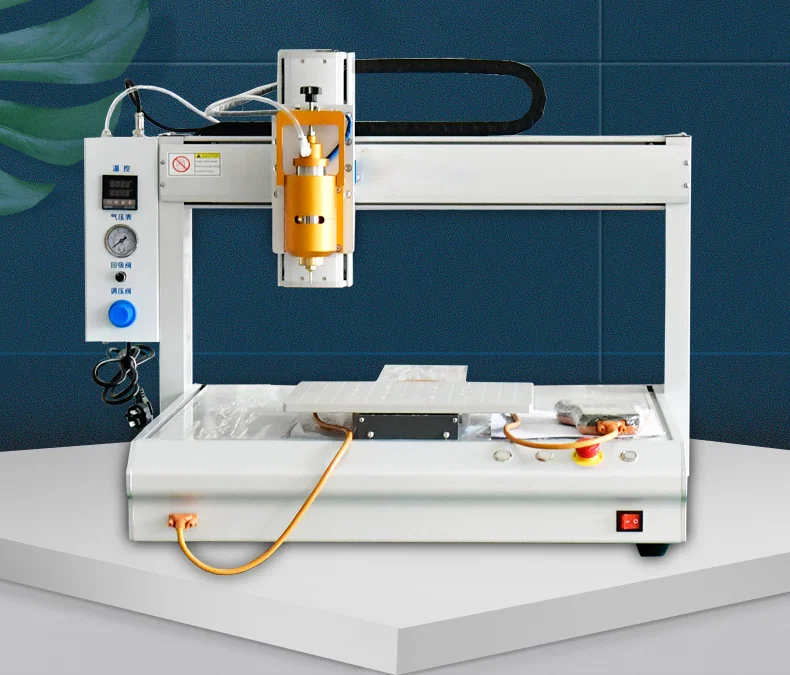

A WPM-551 é um robô dispensador cartesiano de mesa construído em torno de um cilindro de hot melt PUR de 30 ml. A área de trabalho é de 500 x 500 x 100 mm, a velocidade dos eixos chega a 600 mm/s, a repetibilidade é de ±0,02 mm, a descarga mínima é de 0,01 ml e a frequência de cola chega a cinco disparos por segundo. A carga da mesa é de 10 kg, o que atende a um dispositivo de chicote com múltiplas cavidades.
O adesivo fica em um cilindro de 30 ml ou 50 ml e é empurrado por um pistão, de modo que a massa não permanece exposta ao ar entre os disparos e o volume é definido pelo deslocamento do cilindro, e não apenas pela pressão de ar. Em comparação com a aplicação manual de hot melt, o cabeçote repete o mesmo caminho de cordão em cada chicote, e a velocidade de 600 mm/s dos eixos mantém o ciclo curto o suficiente para uma linha de takt time. Os programas são importados de arquivos gráficos ou ensinados na caixa de ensino com LCD.
O escopo é mais restrito que o da plataforma universal WPM: um cabeçote de hot melt, um cilindro e 100 programas. Em comparação com o 379 JW-GL04, não tem eixo rotativo, mas trabalha com hot melt PUR, que as máquinas de adesivo frio do grupo não aplicam.
Principais características
1. Área de trabalho de 500 x 500 x 100 mm com carga de mesa de 10 kg, dimensionada para dispositivos que carregam vários conectores ao mesmo tempo.
2. Repetibilidade de ±0,02 mm e descarga mínima de 0,01 ml, mantendo a largura do cordão em almofadas pequenas e costuras curtas.
3. Velocidade dos eixos de 0–600 mm/s com frequência de cola de 5 disparos por segundo, para depositar cadeias de pontos sem parar o carro.
4. A memória guarda pelo menos 100 programas de 5.000 pontos cada, mantendo uma família de variantes de chicote na máquina sem recarregar.
5. A biblioteca de movimento cobre ponto, linha, arco, círculo, curva, linhas múltiplas, espiral e elipse, importados de gráficos ou ensinados na caixa de ensino com LCD.
6. Guia linear taiwanês e fuso de esferas TBI acionam os eixos em motores de passo, com cabeçote de dispensa nas configurações PUR ou PUH.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-551 |
|---|
| Tipo de máquina | Robô dispensador de hot melt cartesiano de mesa |
|---|
| Área de trabalho | 500 x 500 x 100 mm |
|---|
| Repetibilidade | ±0,02 mm |
|---|
| Descarga mínima | 0,01 ml |
|---|
| Frequência de cola | 5 vezes/s |
|---|
| Velocidade dos eixos | 0–600 mm/s |
|---|
| Capacidade de carga | 10 kg |
|---|
| Cilindro de dispensa | 30 ml ou 50 ml |
|---|

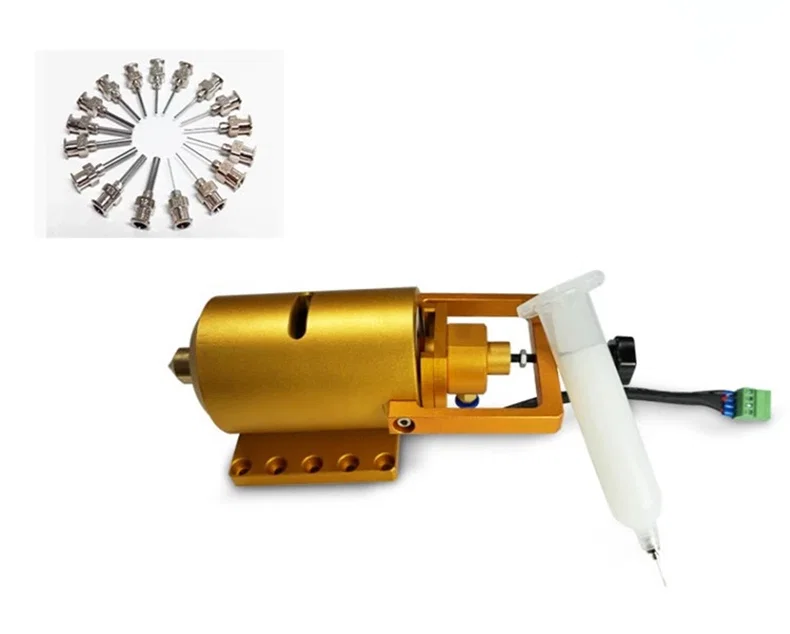

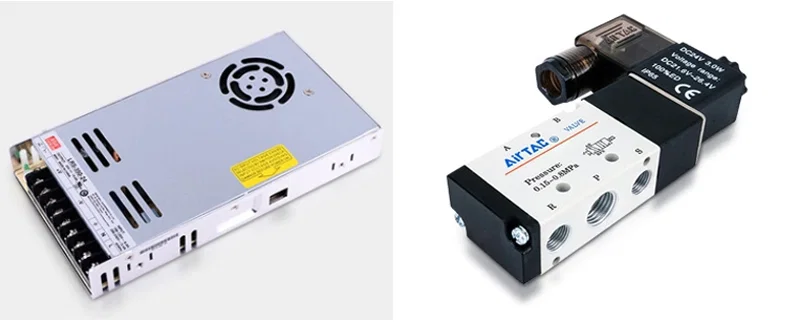

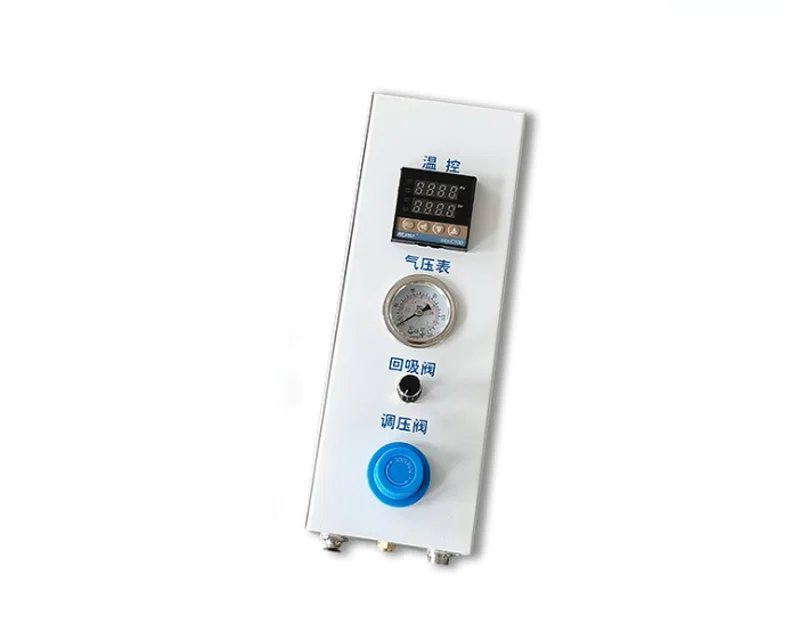

| Cabeçote de dispensa | Cabeçote de dispensa PUR / cabeçote de dispensa PUH |
|---|
| Sistema de controle | Controlador de chip único com caixa manual |
|---|
| Registro de programas | Pelo menos 100 programas, 5.000 pontos cada |
|---|

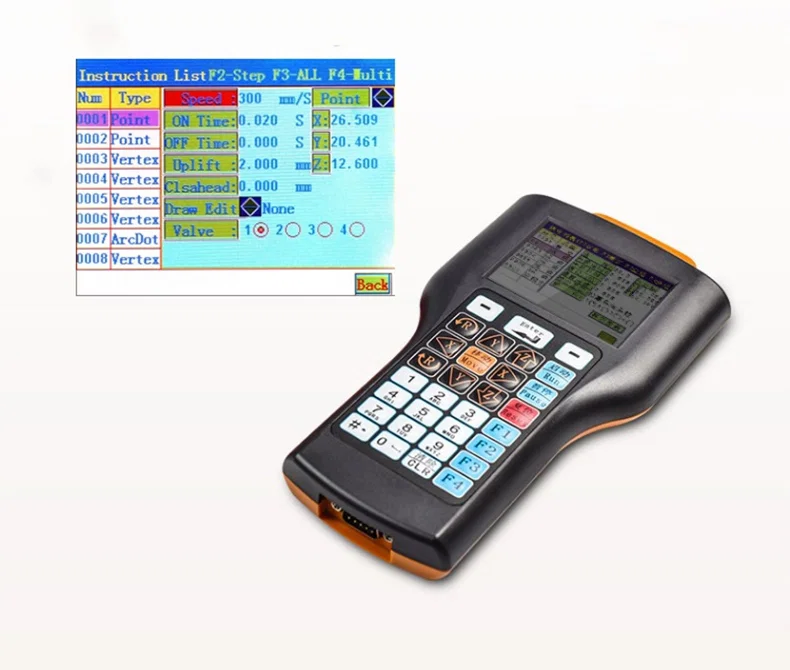

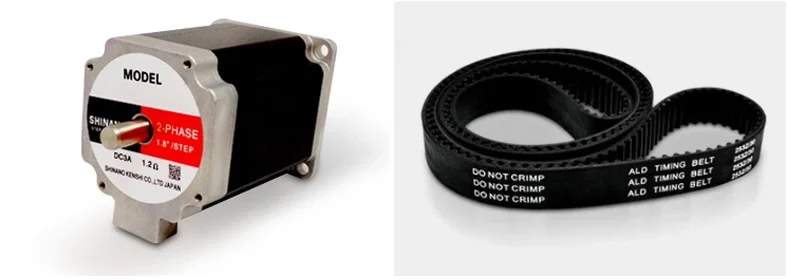

| Visor | Caixa de ensino com LCD |
|---|
| Acionamento | Motor de passo, guia linear taiwanês, fuso de esferas TBI |
|---|

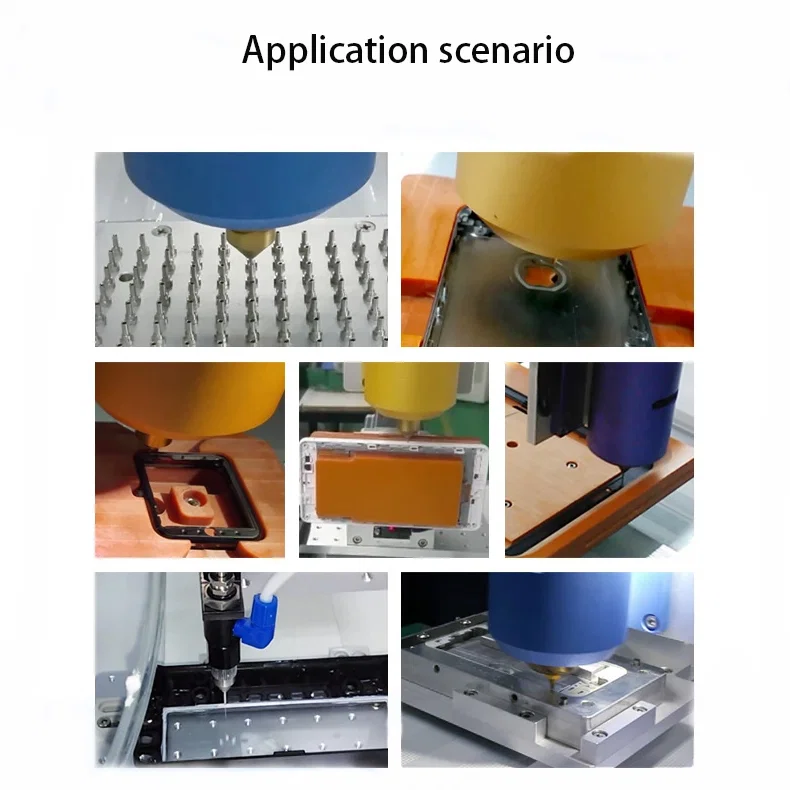

Aplicações
— Montagem de chicotes: cordões de PUR unindo emendas, mangas e bifurcações antes da sobremoldagem.
— Capas traseiras de conectores: disparos de hot melt que preenchem a cavidade atrás do bloco de contatos como alívio de tensão.
— Chicotes automotivos: fixação de pontas de conduíte corrugado e terminações de fita de feltro.
— Vedação de sensores e carcaças pequenas: cordão contínuo de PUR em todo o perímetro antes do fechamento da tampa.
— Eletrônica: alívio de tensão em extensões flexíveis e juntas cabo-placa, onde um adesivo frio penetraria por capilaridade.
