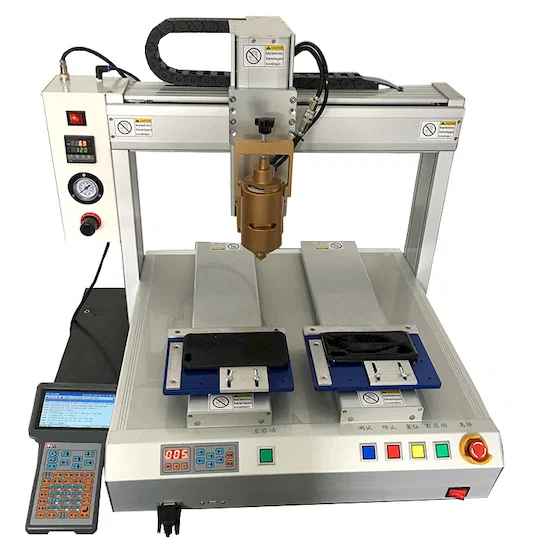

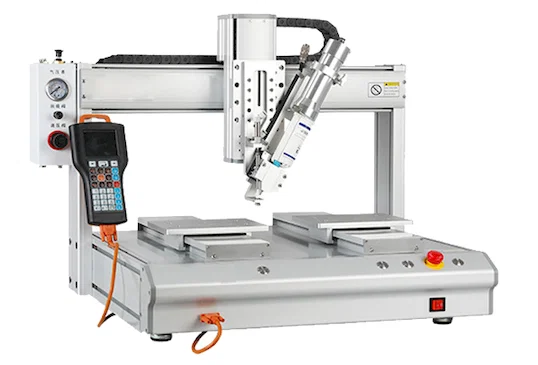

A WPM-333 é um dosador automático de cola hot melt de três eixos que opera de forma autônoma, sem computador externo conectado. Os programas são criados em um programador manual que também importa arquivos CAD, e o movimento é de interpolação de três eixos, com interpolação linear espacial e circular de dois eixos. A aceleração é definida em perfil trapezoidal ou em curva S, vários programas independentes podem ser armazenados e contatos universais separados são disponibilizados como entradas e saídas. A mesa possui duas placas de fixação, à esquerda e à direita, e o painel frontal tem displays digitais, teclas de função e parada de emergência.
A cola hot melt é intolerante à velocidade. O adesivo começa a formar película assim que sai do bico, de modo que qualquer pausa na trajetória deixa um depósito mais espesso, e o canto de um cordão de vedação é onde isso aparece primeiro. A WPM-333 trata o problema com dois perfis de aceleração: trapezoidal para trechos retos curtos e curva S onde a cabeça precisa mudar de direção sem um tranco que deixaria um acúmulo no canto. A interpolação circular faz com que um arco ou um raio seja dosado como arco, e não como uma série de segmentos retos curtos que começam e param. A importação de CAD elimina o ensino ponto a ponto em trajetórias curvas: o desenho fornece o caminho, e o operador define velocidade, altura e o sinal de dosagem sobre ele. Os programas armazenados tornam a troca de produto uma recuperação de programa, e os contatos universais permitem que o dosador seja iniciado por um dispositivo a montante ou sinalize uma prensa a jusante.
A WPM-331 e a WPM-332 são máquinas de quatro eixos com eixo de rotação, voltadas a pontos e cordões curtos em conectores. A WPM-334 é uma unidade de bancada com eixo R e aplicação de 0,01 ml. A WPM-333 é o membro de três eixos da família e é a que possui importação de CAD, interpolação circular e E/S separadas, que é o que um trabalho de trajetória contínua, como uma junta formada, exige.
Principais características
1. Operação autônoma sem computador externo: os programas são criados e armazenados no programador manual fornecido com a máquina.
2. Importação de CAD no programador, de modo que uma trajetória curva ou complexa vem do desenho em vez de ser ensinada ponto a ponto.
3. Interpolação de três eixos com interpolação linear espacial e circular de dois eixos, dosando arcos e raios como arcos reais, e não como movimentos retos segmentados.
4. Perfis de aceleração trapezoidal e em curva S, selecionáveis para trechos retos curtos ou para mudanças de direção em que se deve evitar acúmulo no canto.
5. Vários programas independentes mantidos em memória, de modo que a troca entre produtos é uma recuperação de programa.
6. Contatos universais separados para sinais de entrada e saída, permitindo que o ciclo de dosagem seja disparado por equipamento adjacente ou repasse o comando; duas placas de fixação na mesa, com displays digitais e parada de emergência no painel frontal.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-333 |
|---|
| Tipo de máquina | Dosador automático de cola hot melt de três eixos |
|---|
| Operação | Autônoma, sem computador externo |
|---|
| Controle | Interpolação de três eixos com controle de posicionamento |
|---|
| Programação | Programador manual com importação de CAD |
|---|
| Capacidade de trajetória | Interpolação linear espacial e circular de dois eixos |
|---|
| Aceleração | Trapezoidal e curva S |
|---|
| Armazenamento de programas | Vários programas independentes |
|---|
| Entrada / saída | Contatos universais separados |
|---|
Aplicações
— Juntas formadas no local: cordão contínuo de hot melt ao redor do flange de uma carcaça, aplicado como um caminho fechado com cantos em curva S.
— Alívio de tração em chicotes: hot melt aplicado na parte traseira de um conector após a crimpagem, preenchendo a cavidade em uma passagem.
— Fixação de feixes de cabo: adesivo aplicado ao longo do percurso de um feixe dentro de um painel ou quadro, para manter o trecho antes da fixação por presilhas.
— Montagem fio-placa: hot melt aplicado sobre juntas soldadas em blocos de terminais e placas pequenas, para sustentação mecânica.
— Postos de embalagem e fechamento de caixas: trajetórias de adesivo importadas do desenho da caixa e executadas alternadamente nas duas placas de fixação.
