Máquina de descascar cabos paralelos AWG 24-34 WPM-012

📅 2025-03-03 👁️ 441
  • Modelo do Produto: WPM-012

  • Especificações

    Modelo: WPM-012
    Capacidade: Fios AWG#24 a AWG#34
    Tipo: Descascamento paralelo multi-core
    Aplicação: Fios de computador, telefone, paralelos, energia
    Recurso: Limpeza automática de fios
  • Solicite um Orçamento

A WPM-012 é uma máquina de descascar cabos multicondutores paralelos, para construções planas e paralelas na faixa de AWG 24 a AWG 34. É uma unidade de bancada com um bloco de lâminas largo que fecha em toda a largura do cabo, de modo que a fileira inteira de condutores é descascada em um único golpe, e não condutor por condutor.

Em comparação com o descascamento manual, a WPM-012 elimina os dois defeitos predominantes em cabos paralelos finos: comprimento de descascamento irregular entre condutores adjacentes e fios cortados por lâmina conduzida à mão. O bloco de lâminas abrange a fileira e corta cada condutor na mesma profundidade no mesmo ciclo, e um dispositivo automático de limpeza de fios retira a isolação cortada da área das lâminas, de modo que a ranhura não precisa ser limpa entre terminações.

Neste grupo, a WPM-012 é a única máquina construída para cabos paralelos e planos multicondutores, e a única que trabalha abaixo de AWG 22. As WPM-19, WPM-190 e WPM-191 partem de 0,1 mm² ou 1,2 mm e tratam extremidades de condutor único; as WPM-25-290 e WPM-5010 descascam a capa externa de cabos redondos multicondutores. A WPM-012 apenas descasca e não possui função de torção, portanto pontas torcidas são produzidas em uma unidade de torção separada.

Principais características

1. Capacidade multicondutor: o bloco de lâminas abrange a fileira de condutores, de modo que toda a construção paralela é descascada em um golpe, e não condutor por condutor

2. Faixa de fio de AWG 24 a AWG 34, a menor janela de bitola deste grupo e a única destinada a cabo plano paralelo

3. O comprimento de descascamento é ajustado no porta-lâminas e aplicado igualmente a cada condutor da fileira, o que mantém a face de terminação alinhada em todo o cabo

4. Acionamento pneumático: linha de ar e engate rápido na carcaça indicam curso de fechamento por pressão, e não alavanca manual, de modo que a força de fechamento das lâminas se repete ciclo a ciclo

5. Sem função de torção. A máquina apenas prepara o descascamento; pontas torcidas são produzidas na WPM-19 ou na WPM-190/191

6. Forma da lâmina: bloco de lâminas paralelas largo com bigorna inferior correspondente, especificado pelo fabricante como lâmina durável e substituído em conjunto, sem reafiação no local

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-012
TipoMáquina de descascar cabos multicondutores paralelos
Faixa de fioAWG #24 a AWG #34
AplicaçãoDescascamento de extremidade de cabo
LâminaLâmina durável (especificação do fabricante)
Remoção de resíduosDispositivo automático de limpeza de fios
Cabos compatíveisCabos multicondutores de computador, cabos telefônicos, cabos paralelos, cabos de potência
AcionamentoPneumático (linha de ar e engate na carcaça)
TorçãoNão incluída

Aplicações

— Montagem de cabos de computador e de dados: construções planas multicondutoras e em fita, com capa e extremidades de condutor descascadas em comprimento comum antes da terminação IDC ou de conector

— Produção de cabos de ligação telefônicos e de telecomunicações: cabo paralelo de queda, com todos os condutores descascados em um golpe para montagem de plugue modular

— Cabos de alimentação e chicotes de pequenos aparelhos: cabo paralelo de dois e três condutores, com descascamento de extremidade antes da crimpagem ou do estanhamento

— Processamento de cabos de eletrônicos de consumo: condutores finos de AWG 28 a AWG 34, com descascamento de extremidade em lotes, onde o trabalho manual por condutor define o ritmo da linha

— Prestadores de serviço de chicotes: troca repetida entre tipos de cabo paralelo em uma única bancada, sem reconfigurar um descascador vertical

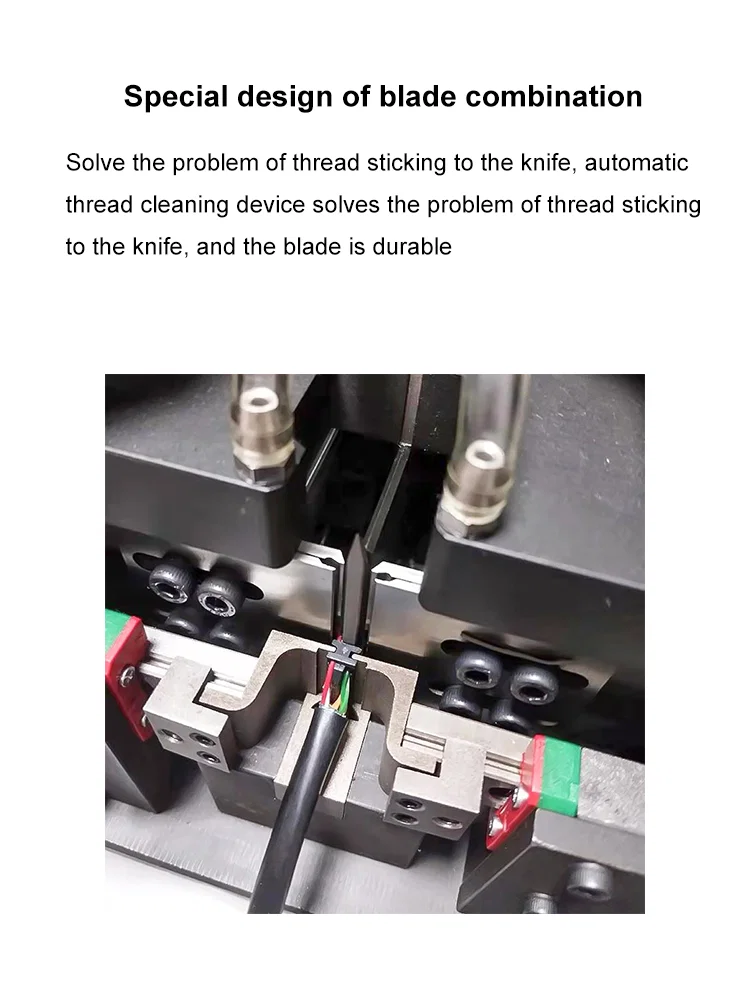

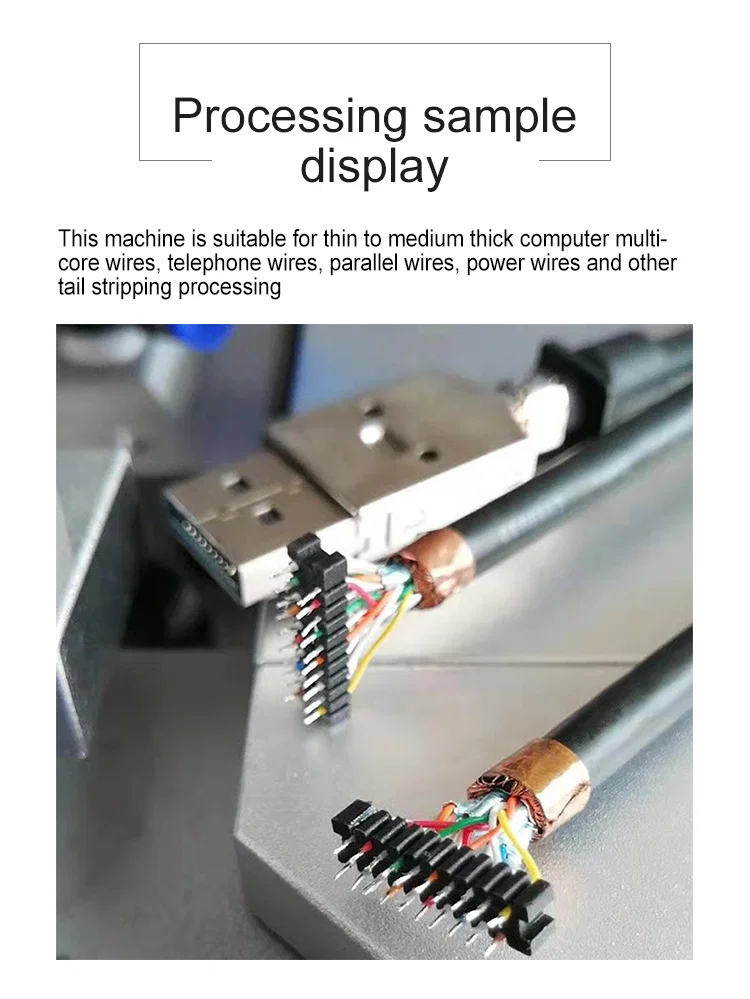

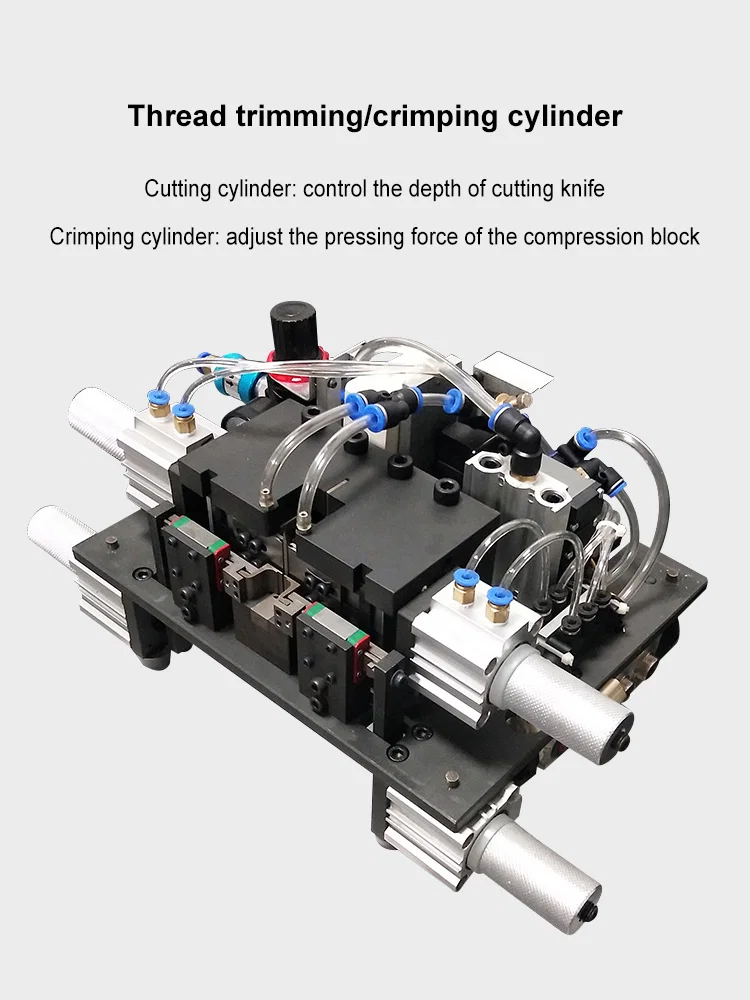

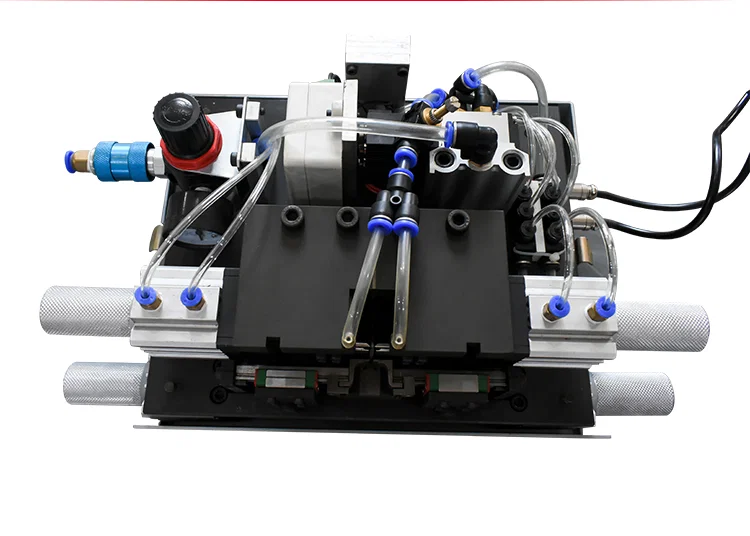

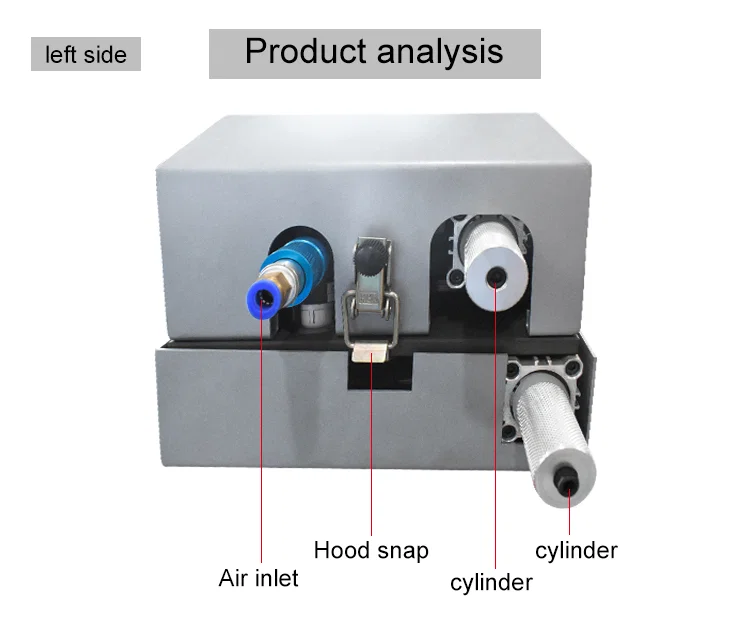

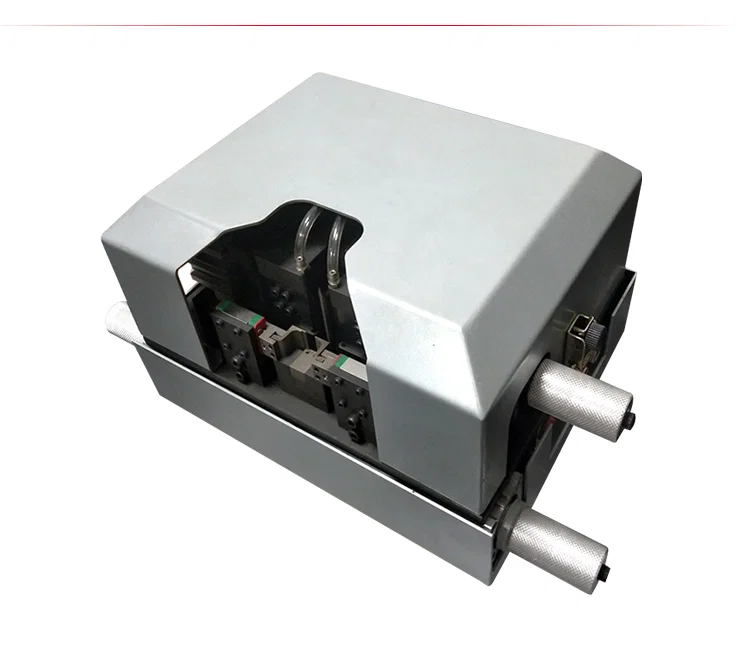

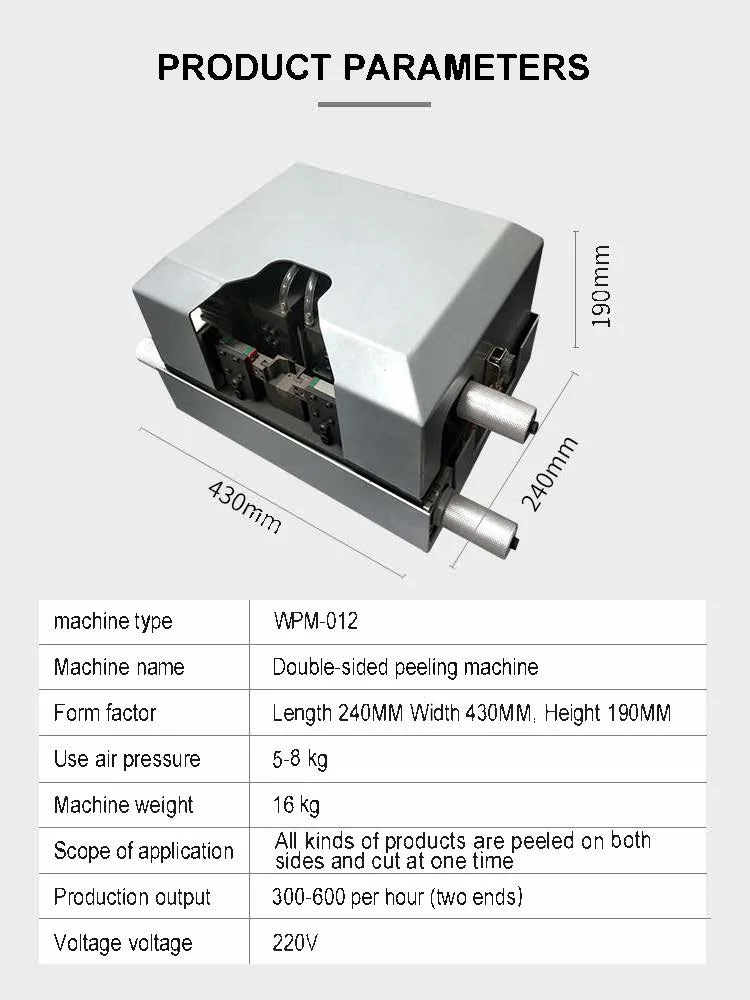

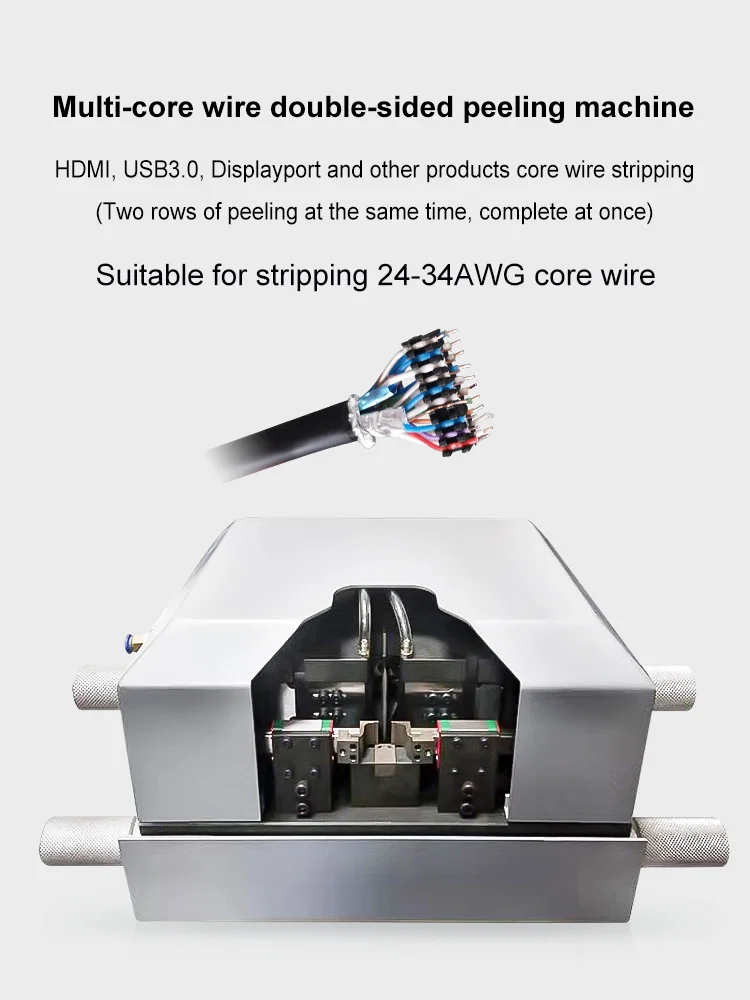

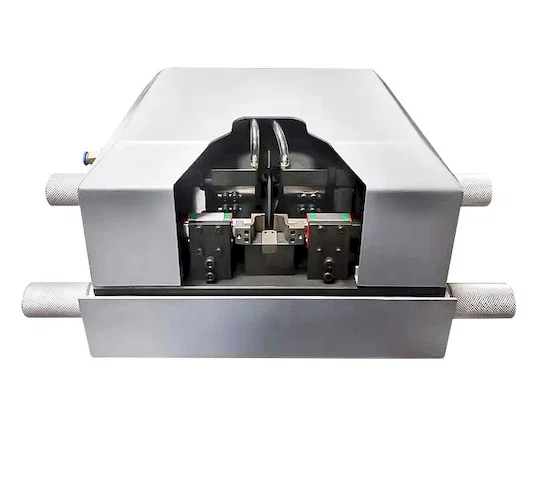

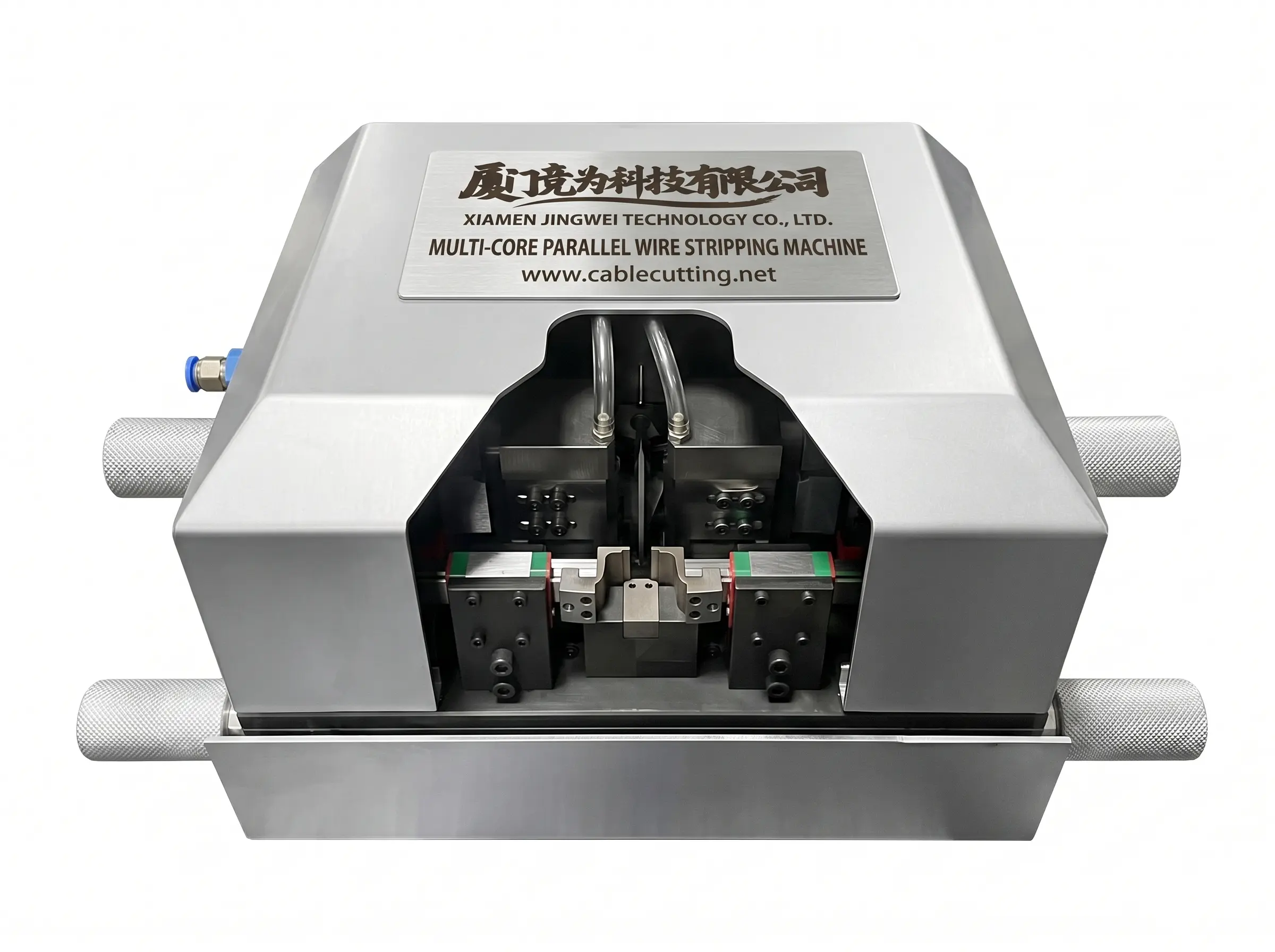

Máquina de descascar dupla face para multicondutores com cabo HDMI descascado acima delaCilindros de corte de fios e de crimpagem com tubulação pneumática no conjunto de lâminasDetalhe da combinação de lâminas cortando a capa de um cabo multicondutorExtremidades de cabos HDMI e USB descascadas com condutores coloridos expostosTabela de parâmetros da WPM-012 com dimensões de 430x240x190 mm e peso de 16 kgVista lateral esquerda identificando entrada de ar, trava da cobertura e dois cilindros de arCinco pontos numerados descrevendo o descascamento dupla face e o projeto das lâminasVista de três quartos da descascadora com cobertura aberta mostrando o conjunto de lâminasVista frontal da descascadora com tubos pneumáticos, roletes estriados e bloco de lâminas
