Conjunto de lâminas para crimpadeira de terminais JW-BL03

📅 2025-04-30 👁️ 974
  • Modelo do Produto: JW-BL03

  • Especificações

    Material: Aço DC53
    Função Corte: Cortar extremidade do cabo
    Função Descascamento: Descascar e cortar fio
    Conjunto Inclui: Corte externo superior, corte interno, sob corte externo, sob corte interno, cortador superior, sob cortador, almofada1, almofada2
  • Solicite um Orçamento

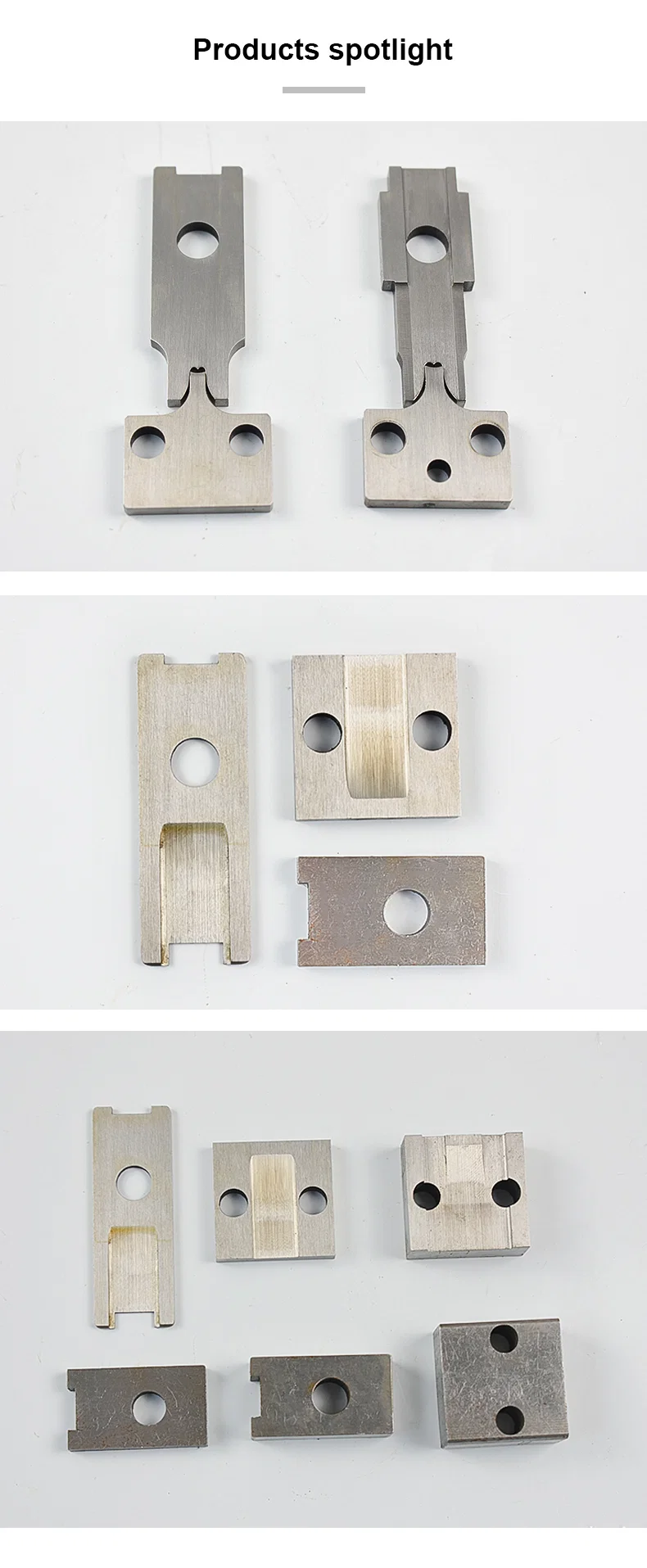

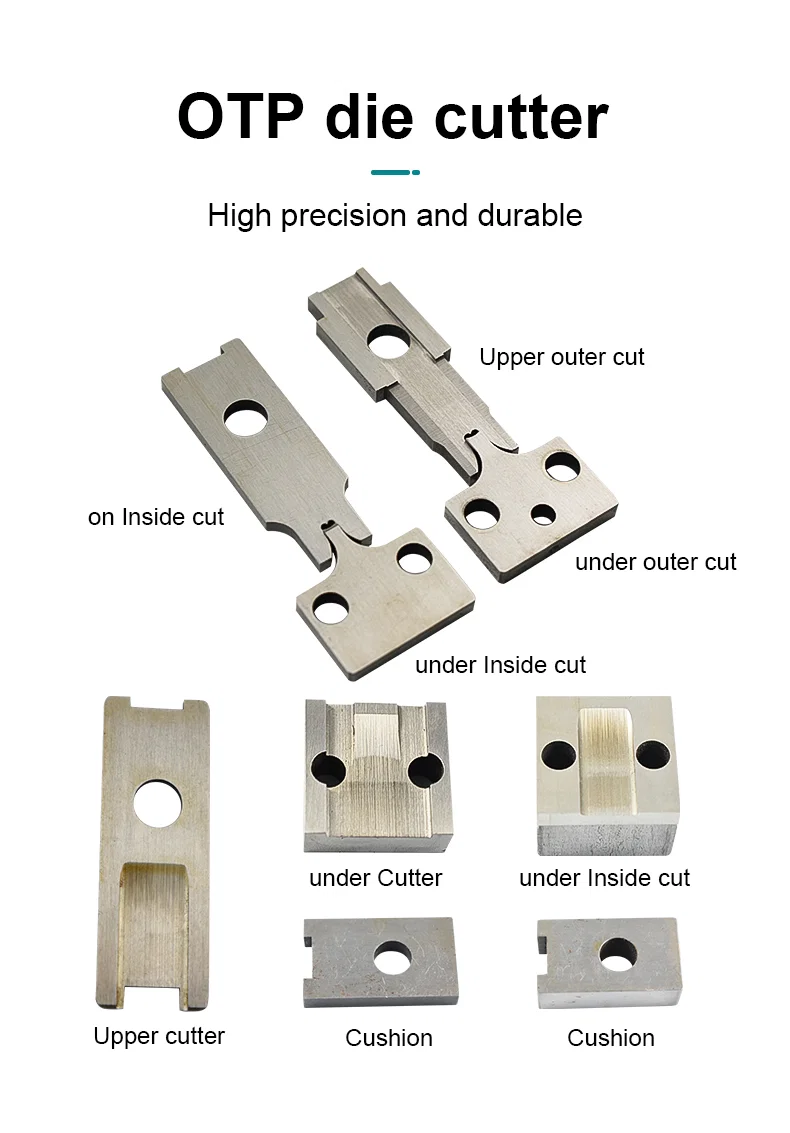

O JW-BL03 é um conjunto completo de lâminas para máquinas automáticas de crimpagem de terminais. O conjunto cobre oito posições — corte externo superior, corte interno superior, corte externo inferior, corte interno inferior, cortador superior, cortador inferior e dois amortecedores —, de modo que um único pedido restaura todo o posto de corte e descascamento, em vez de substituir lâminas uma a uma.

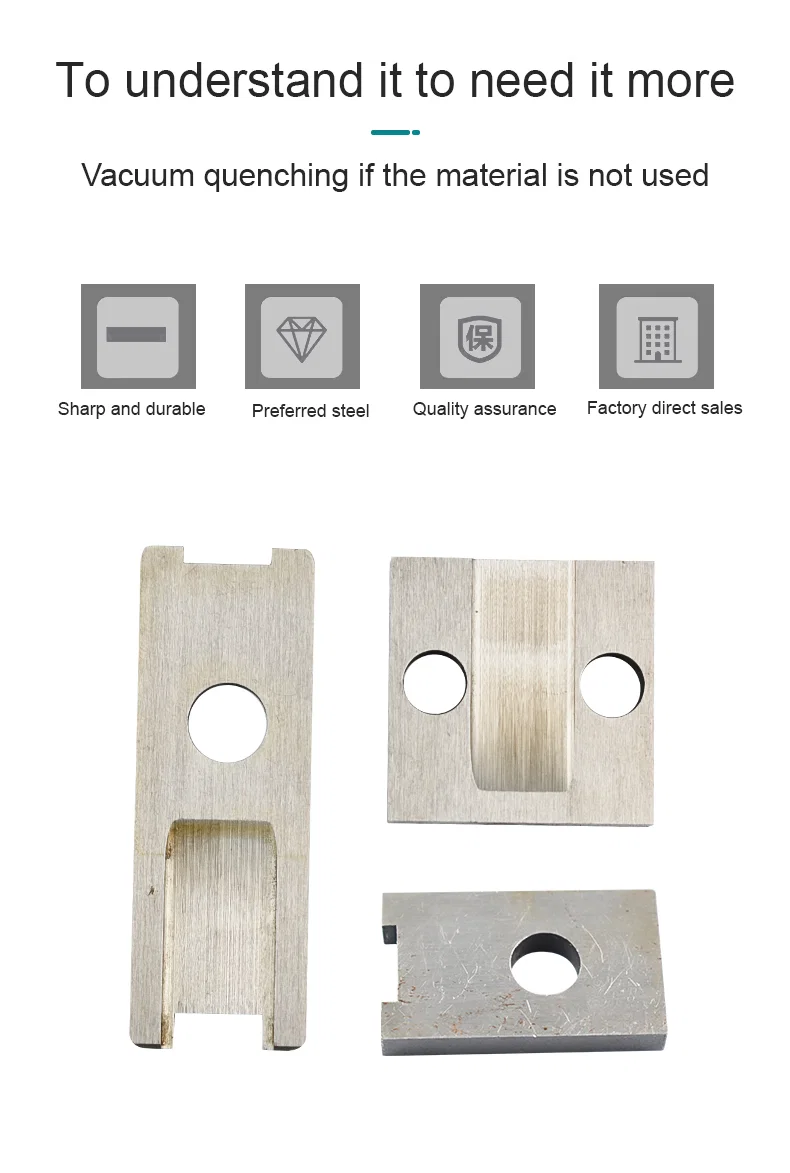

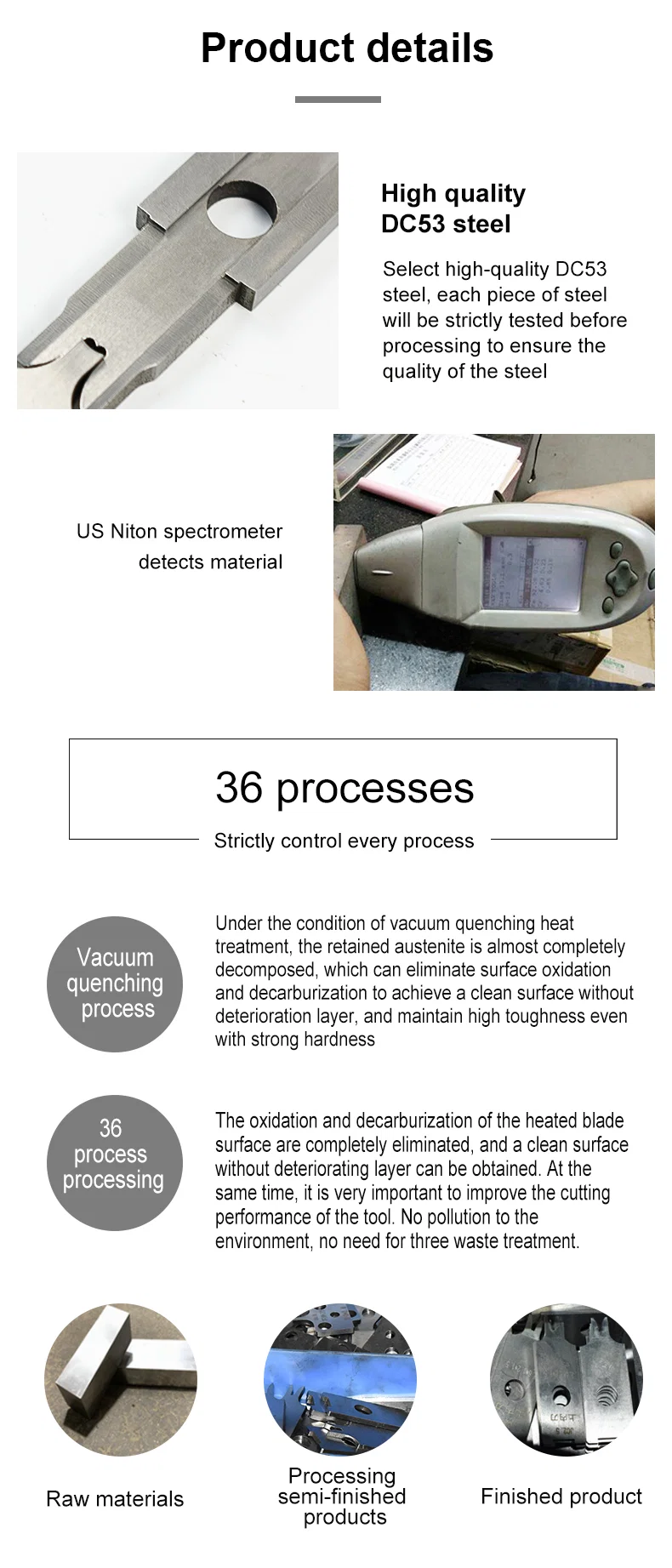

Todas as peças de corte são em aço DC53, e cada lote é verificado em um espectrômetro Niton antes do envio, de modo que a liga é comprovada, e não presumida. As lâminas superiores têm um pescoço estreito sob um corpo largo, o que permite que a ponta entre entre o isolamento e o condutor; as lâminas inferiores são em forma de bloco, com a canaleta do fio usinada na face superior. Juntas, executam três funções em um posto: corte da ponta do cabo, descascamento e corte do fio.

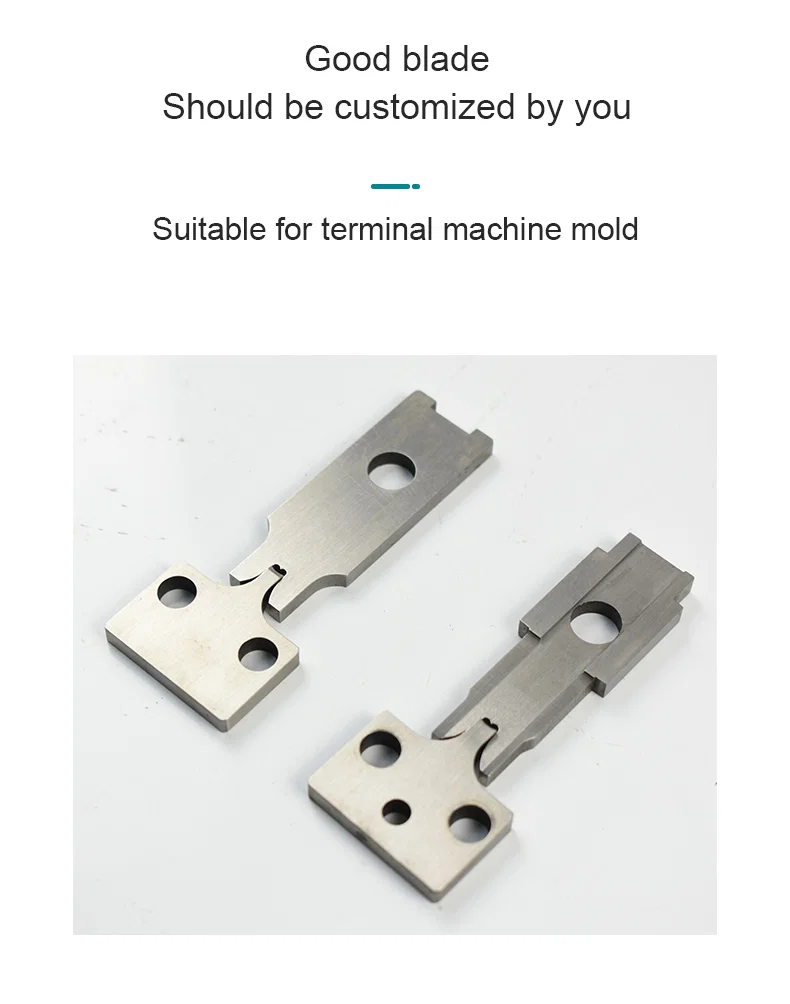

É utilizado em máquinas automáticas de crimpagem de terminais que trabalham com o padrão de lâmina OTP, e o conjunto é normalmente substituído em grupo, porque as metades superior e inferior se desgastam uma contra a outra. Os blocos inferiores são fixados por dois parafusos e os amortecedores absorvem a folga de fechamento, de modo que um conjunto completo mantém a profundidade de descascamento estável após a troca.

Principais características

1. Material: aço DC53 em todas as oito peças de corte, de modo que as lâminas superiores e inferiores se desgastam em ritmo comparável.

2. Verificação: cada lote é testado em espectrômetro Niton, confirmando a liga antes da embalagem.

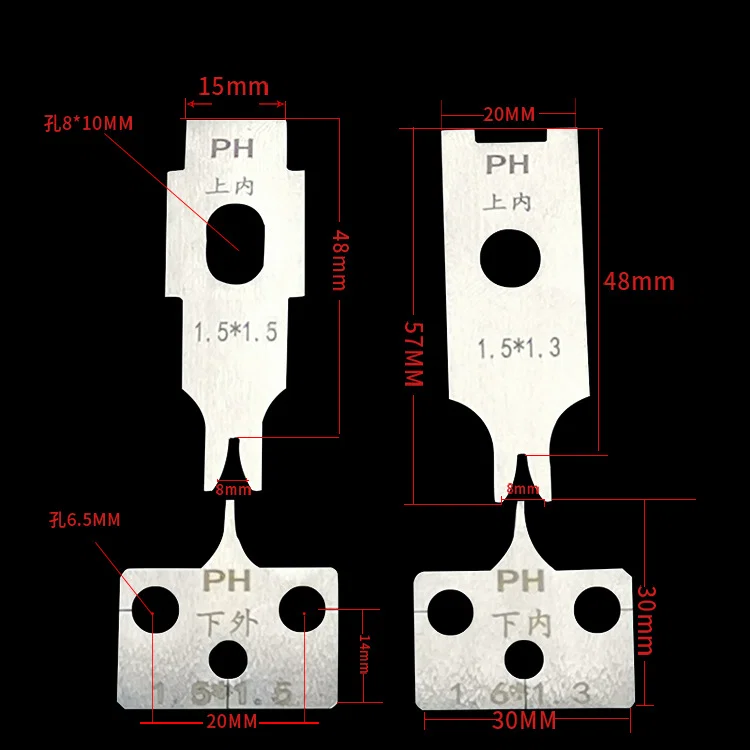

3. Forma da lâmina superior: corpo de 15 mm e 20 mm de largura em 48 mm de comprimento, estreitando para um pescoço de 6 mm na ponta de corte.

4. Fixação da lâmina superior: furo de montagem de 8 x 10 mm, compatível com o pino padrão das máquinas de terminais.

5. Blocos inferiores: bloco externo de 20 x 14 mm com furos de 6,5 mm; bloco interno de 30 x 30 mm, ambos fixados por dois parafusos.

6. Conjunto completo: oito peças que cobrem corte da ponta, descascamento e corte do fio, substituídas em grupo.

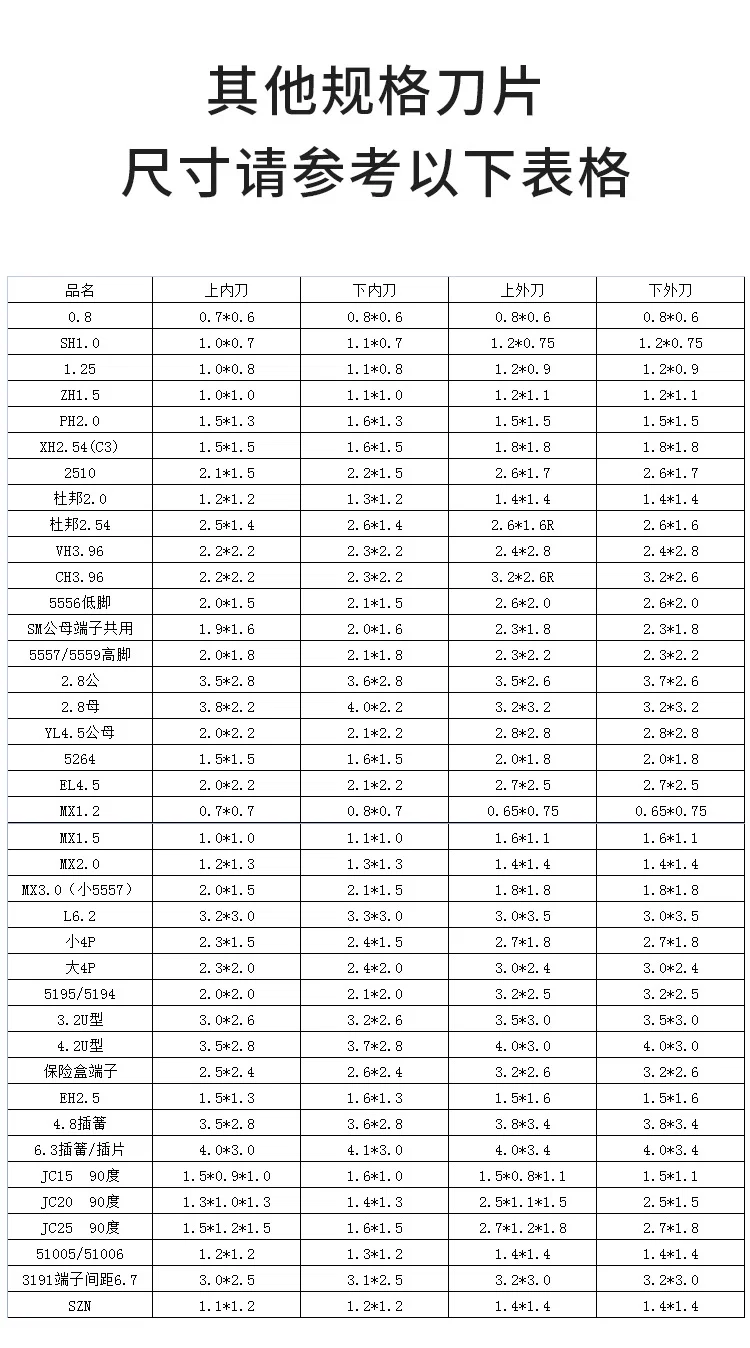

Especificações técnicas

ParâmetroEspecificação
ModeloJW-BL03
Conteúdo do conjuntoCorte externo superior/inferior, corte interno superior/inferior, cortador superior/inferior, 2 amortecedores
MaterialAço DC53
Controle de qualidadeTestado em espectrômetro Niton
Largura da lâmina superior15 mm e 20 mm (foto)
Comprimento da lâmina superior48 mm (foto)
Largura do pescoço6 mm (foto)
Furo de montagem8 x 10 mm (foto)
Bloco externo inferior20 x 14 mm, furos de 6,5 mm (foto)
Bloco interno inferior30 x 30 mm (foto)
FunçõesCorte da ponta do cabo, descascamento, corte do fio

Aplicações

— Máquinas automáticas de crimpagem de terminais com o padrão de lâmina OTP: corte da ponta, descascamento e corte do fio em um único posto.

— Linhas de chicote que processam condutores avulsos, onde a profundidade de descascamento precisa permanecer constante em produções longas.

— Máquinas de terminais reformadas, cujo grupo de lâminas original está desgastado em conjunto e com folgas abertas.

— Produção com múltiplos terminais, com um conjunto completo por máquina para troca e reserva.

— Máquinas que cortam e descascam também fita plana de material, além de condutores individuais.

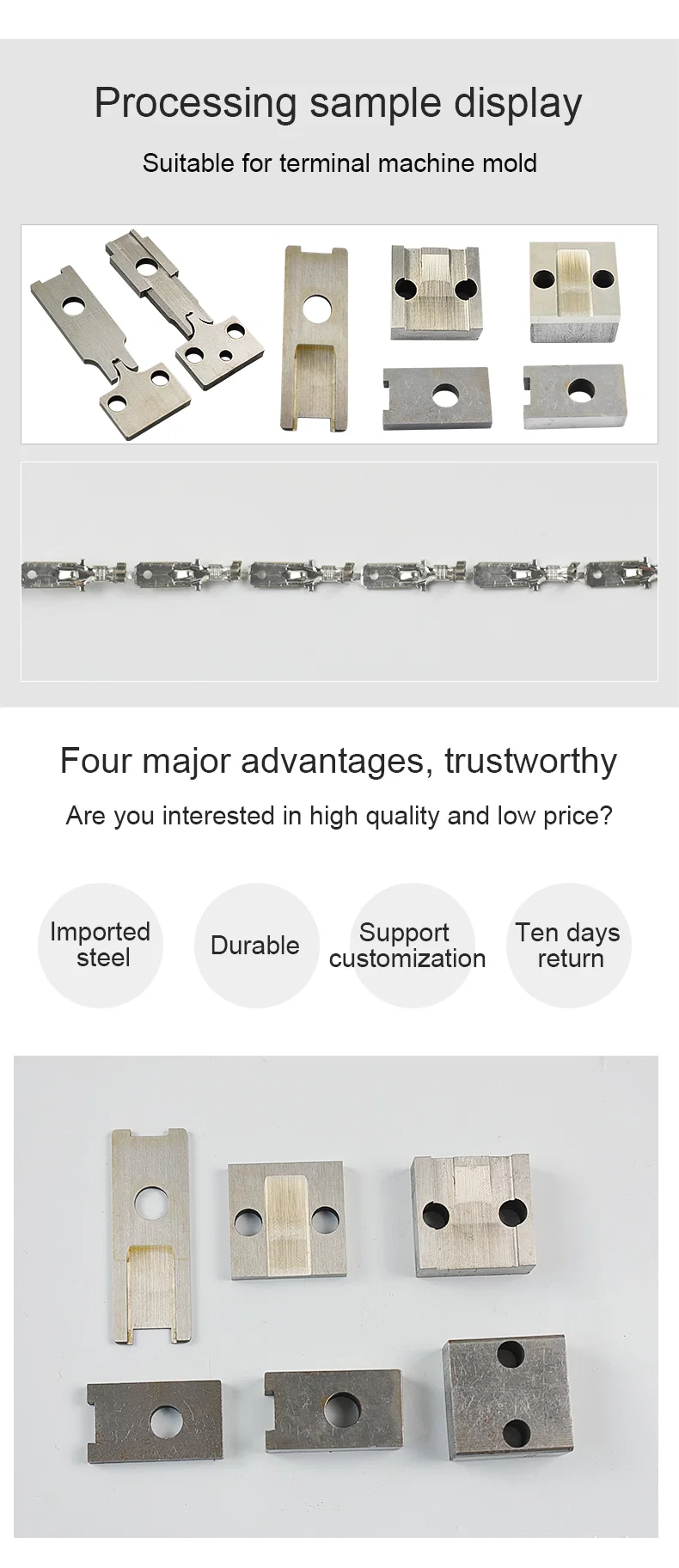

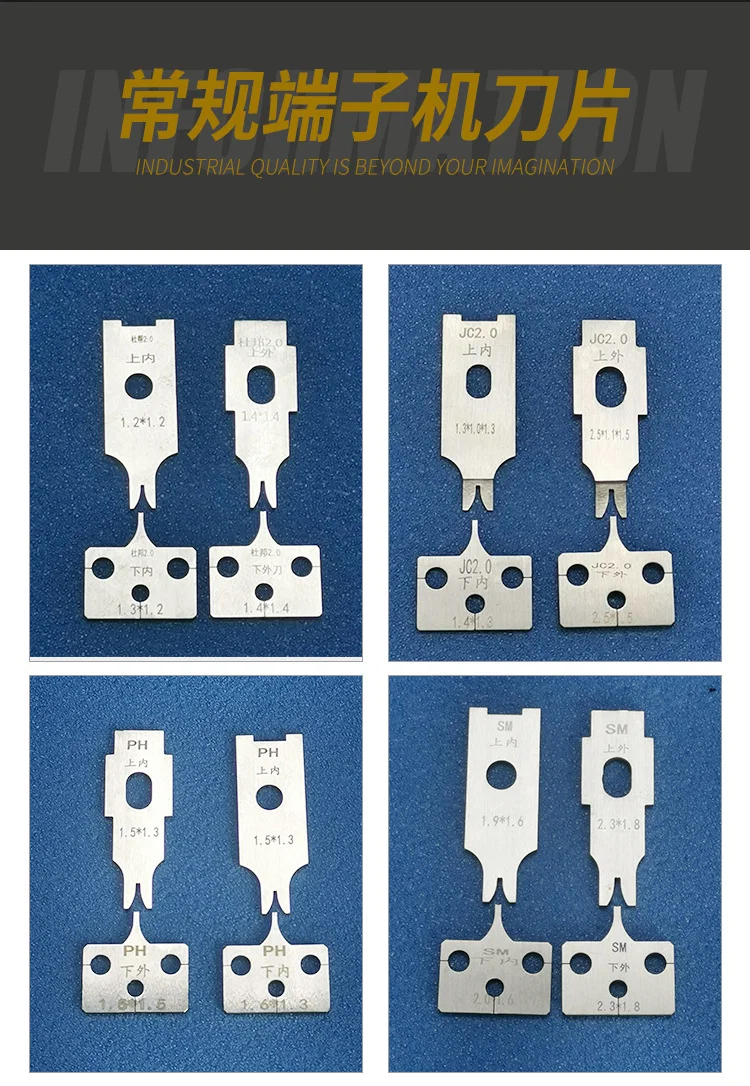

OTP die cutter set with upper, inside and under cutters plus cushionsTwo OTP die cutter blades for terminal machine mold, top viewUpper cutter, under cutter and cushion blocks in brushed steelCutter parts, crimped terminal strip sample and four selling pointsDC53 steel blade, spectrometer test and vacuum quenching processSix crimping die parts including upper cutter, punches and cushionsFour terminal crimping blade sets labeled JC2.0, PH and SMPH blade dimension drawing with 48 mm and 57 mm heightsIn-ear, mobile phone and over-ear speaker parts as application examples
