Soldador ultrassônico de cobre e alumínio WPM-X00

📅 2025-04-30 👁️ 393
  • Modelo do Produto: WPM-X00

  • Especificações

    Modelo: WPM-X00
    Frequência de Operação: 20KHz
    Tamanho do Rack: 573*220*190(mm)
    Dimensões do Chassi: 345*477*155(mm)
    Tensão de Entrada: AC 220V/50 Hz
    Quadrado do Chicote Soldável: 0,35mm² -- 12mm²
    Diâmetro do Fio Soldável: Φ 0,3 mm ou menos
    Potência do Equipamento: 3000W
    Peso do Equipamento: 25kg (rack) + 10kg (caixa elétrica)
    Modo de Exibição: Tela LCD de 4,3" + controle de ajuste
    Eficiência de Produção: Cerca de 0,6s/tempo
  • Solicite um Orçamento

O WPM-X00 é um soldador ultrassônico portátil de chicote para cabo de cobre e alumínio de 0,35 a 12 mm², com diâmetro de fio de 0,3 mm ou menos. Opera a 20 kHz com 3000 W, e uma solda leva aproximadamente 0,6 s. O conjunto é um quadro de solda de 25 kg mais uma caixa de controle de 10 kg equipada com LCD de 4,3 polegadas e teclado.

O alumínio não recebe solda de forma confiável, porque o óxido se reforma mais rápido do que o fluxo consegue agir, de modo que as juntas alumínio-cobre em um chicote costumam ser feitas mecanicamente e depois variam de resistência à medida que a junta corrói. A solda ultrassônica desloca o óxido sob o sonotrodo e une os fios diretamente. É por isso que esta unidade é especificada para trabalho Cu/Al e não apenas para cobre.

Em relação ao WPM-001N, o WPM-X00 traz 1000 W a mais de potência ultrassônica e acrescenta a capacidade para alumínio, com seção máxima menor: 12 mm² contra 20 mm², e limite inferior até 0,35 mm². Sua interface é um LCD de 4,3 polegadas com teclado em vez de tela de toque de 7 polegadas, e sua caixa de controle é a mais leve das duas, com 10 kg.

Principais características

1. 3000 W a 20 kHz, soldando cabo de cobre e alumínio de 0,35 a 12 mm², com diâmetro de fio de 0,3 mm ou menos

2. Tempo de solda de aproximadamente 0,6 s por junta, inserido no teclado e repetido a partir da mesma receita

3. A solda é feita por vibração de 20 kHz e não por impacto, de modo que não há ruído de martelo na bancada

4. A altura do sonotrodo é ajustada pelo volante frontal no cabeçote de solda, de modo que a folga acompanha a espessura do feixe

5. Emendas Cu-Cu, Al-Al e Cu-Al são feitas no mesmo cabeçote sem fluxo nem metal de adição

6. Botão vermelho de parada no cabeçote, chave de segurança na caixa de controle e sonotrodo protegido que fecha apenas sobre o feixe fixado

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-X00
Tipo de máquinaSoldador ultrassônico portátil de chicote de fios
Frequência de operação20 kHz
Potência do equipamento3000 W
Faixa de cabo0,35 - 12 mm², cobre / alumínio
Diâmetro do fio0,3 mm ou menos
Velocidade de soldaCerca de 0,6 s por solda
VisorLCD de 4,3 polegadas com ajuste por teclas
Tensão de entrada220 V CA / 50 Hz
Dimensões / peso do quadro573 x 220 x 190 mm / 25 kg
Dimensões / peso da caixa de controle345 x 477 x 155 mm / 10 kg

Aplicações

— Chicote automotivo: pontos de emenda em alumínio e cobre em que a solda não é confiável

— Condutores de eletrodomésticos e de climatização: juntas de condutor de alumínio em conjuntos de cabo e condutores de motor

— Bobinas de motor e transformador: derivações de fio de alumínio unidas a saídas de cobre

— Bateria e distribuição de energia: transições Cu-Al feitas sem terminal bimetálico

— Oficinas de chicote com estoque misto de cobre e alumínio: um cabeçote cobre os dois sem segundo processo

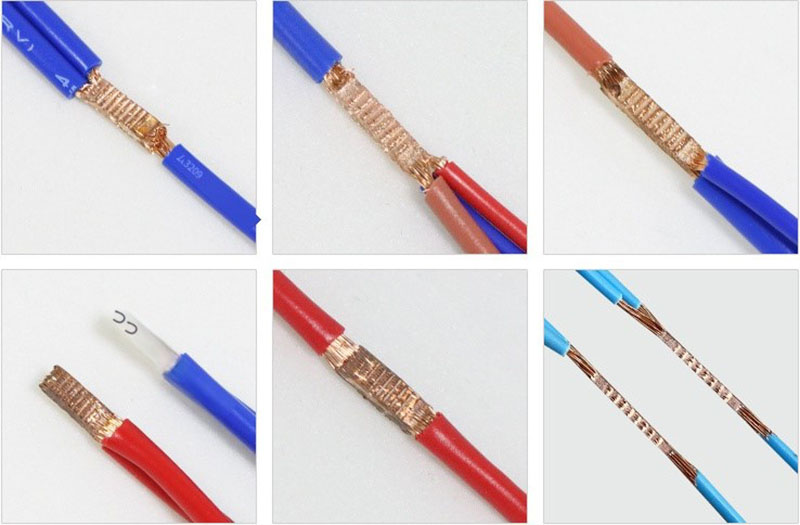

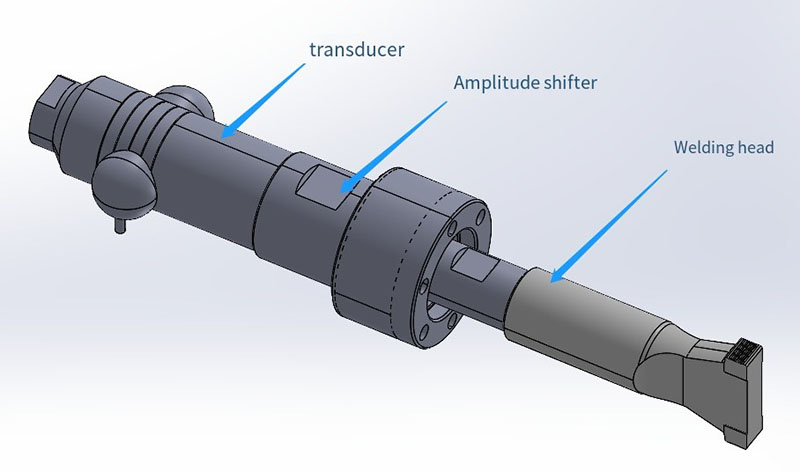

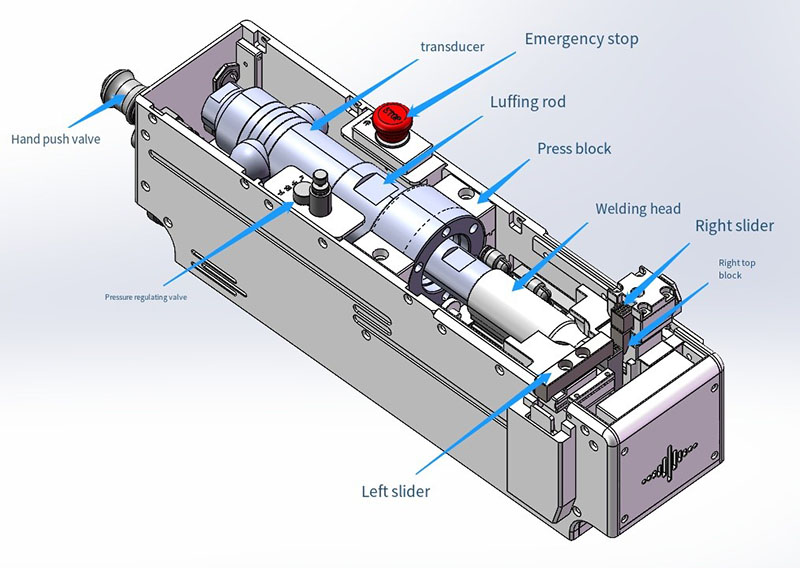

Emendas de cobre soldadas por ultrassom com isolamento azul e vermelho, incluindo junta de fio de alumínioCorte esquemático do soldador ultrassônico de metal com transdutor, cabeçote de solda e cursoresDiagrama do sonotrodo de solda ultrassônica identificando transdutor, transformador de amplitude e cabeçote de soldaPainéis de aplicação: automotivo, saúde, bateria, eletrodoméstico, aeroespacial e transmissão de dados
