Dispensadora de pórtico de mesa 6 modelos WPM-221-5331

📅 2025-04-30 👁️ 381
  • Modelo do Produto: WPM-221 WPM-331 WPM-441 WPM-551 WPM-4331 WPM-5331

  • Especificações

    Modelos: WPM-221, WPM-331, WPM-441, WPM-551, WPM-4331, WPM-5331
    Aplicações: Dispensação de silicone, resina epóxi, cola UV
    Precisão: Alta precisão para pontos, listras, arcos e padrões
    Compatibilidade: Importação de gráficos de computador, arquivos PLT, TCF e G-code
    Tipos de Cola Suportados: Anaeróbico, cianoacrilatos, resina epóxi, silicones, cola UV, adesivo condutor, entre outros
    Adequado para: Sensores, relés, componentes eletrônicos, eletrodomésticos, placas PCB, baterias, embalagem IC
  • Solicite um Orçamento

A série WPM é uma máquina dispensadora cartesiana de mesa que aplica silicone, epóxi, adesivos de cura UV e outras seis famílias de adesivos na forma de pontos, faixas, arcos ou padrões fechados em superfícies planas e curvas. São oferecidos seis tamanhos de quadro, WPM-221, WPM-331, WPM-441, WPM-551, WPM-4331 e WPM-5331, para que o envelope de trabalho seja ajustado à peça, e não a peça à máquina.

Um tanque de pressão com regulador e manômetro alimenta a válvula, de modo que a pressão de alimentação é ajustada uma vez e lida no manômetro enquanto o cordão é acertado sem tocar no programa. Os caminhos podem ser preparados em PLT, TCF ou G-code antes de o trabalho chegar à produção, o que dispensa desenhar a forma à mão na máquina. O pendente concentra teclado e tela, e o cabeçote Z sustenta duas válvulas lado a lado para aplicar dois adesivos ou duas larguras de cordão em um mesmo ciclo.

Dentro do grupo de dispensa, esta é a plataforma de uso geral: cobre adesivos frios, de silicone e epóxi até cianoacrilato e adesivo condutivo. O modelo 378 WPM-551 é a unidade dedicada de hot melt PUR com cilindro de 30 ml, e o modelo 379 JW-GL04 acrescenta um quarto eixo rotativo para peças que precisam girar sob a válvula.

Principais características

1. Nove famílias de adesivos em uma plataforma: silicone, epóxi, cola UV, anaeróbico, cianoacrilato, selante, adesivo condutivo, cola AB e poliuretano, alimentados por tanque de pressão com regulador e manômetro.

2. A programação de caminho cobre pontos, faixas, arcos e padrões fechados em superfícies planas e curvas, de modo que um único programa acompanha uma junta tridimensional.

3. Importa arquivos PLT, TCF e G-code, permitindo desenhar o caminho em CAD ou CAM e transferi-lo, em vez de ensiná-lo ponto a ponto no pendente.

4. Duas válvulas de dispensa são montadas lado a lado no cabeçote Z, cada uma capaz de aplicar um adesivo ou uma largura de cordão diferente no mesmo ciclo.

5. A pressão é ajustada no regulador do painel e lida no manômetro analógico, de modo que a largura do cordão é corrigida sem editar o programa ou trocar o bico.

6. Seis tamanhos de quadro, de WPM-221 a WPM-5331, compartilham o mesmo controle e formato de arquivo, para que um programa já validado acompanhe o trabalho quando o volume migra para uma mesa maior.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-221 / WPM-331 / WPM-441 / WPM-551 / WPM-4331 / WPM-5331
Tipo de máquinaDispensadora cartesiana de mesa (pórtico XYZ)
Tamanhos de quadro6 modelos, de WPM-221 a WPM-5331
Tipos de dispensaSilicone, resina epóxi, cola UV, anaeróbico, cianoacrilatos, selantes, adesivo condutivo, cola AB, poliuretano (9 famílias)
Capacidade de programaçãoPontos, faixas, arcos e padrões em superfícies planas e curvas (4 tipos de padrão)
Suporte de arquivos3 formatos: PLT, TCF, G-code
Alimentação de colaTanque de pressão com regulador e manômetro
Configuração de válvulasDuas válvulas de dispensa lado a lado no cabeçote Z
AplicaçõesSensores, relés, placas PCB, encapsulamento de CI, peças automotivas, embalagem de baterias, dispositivos ópticos

Aplicações

— Montagem de PCB: pontos de epóxi e adesivo UV nos cantos dos componentes, além do encapsulamento de pacotes de CI na placa.

— Produção de sensores e relés: cordões de selante em volta de flanges de carcaça e assentos de diafragma.

— Componentes automotivos: cordões de cola AB e poliuretano em conectores, juntas e pequenas molduras.

— Montagem de pacotes de bateria: faixas de adesivo estrutural entre células e ao longo de quadros de módulo.

— Dispositivos ópticos: adesivo de cura UV em volta de montagens de lentes, guias de luz e molduras de display.

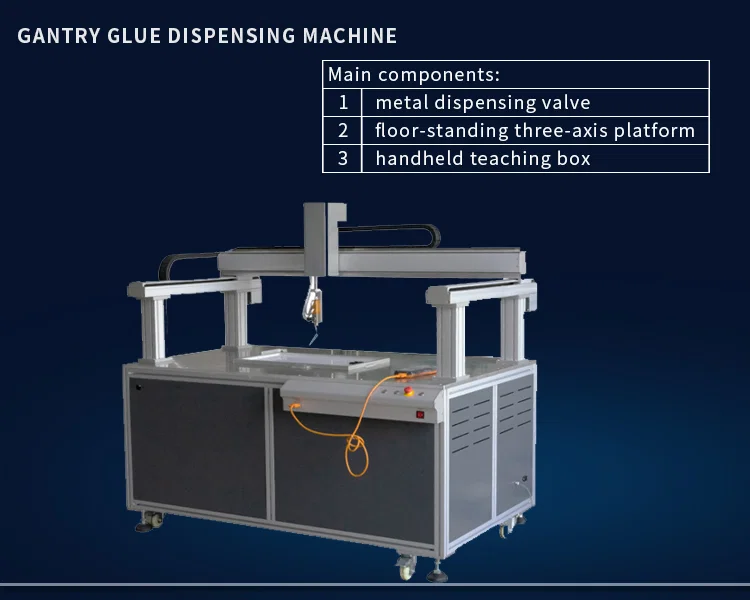

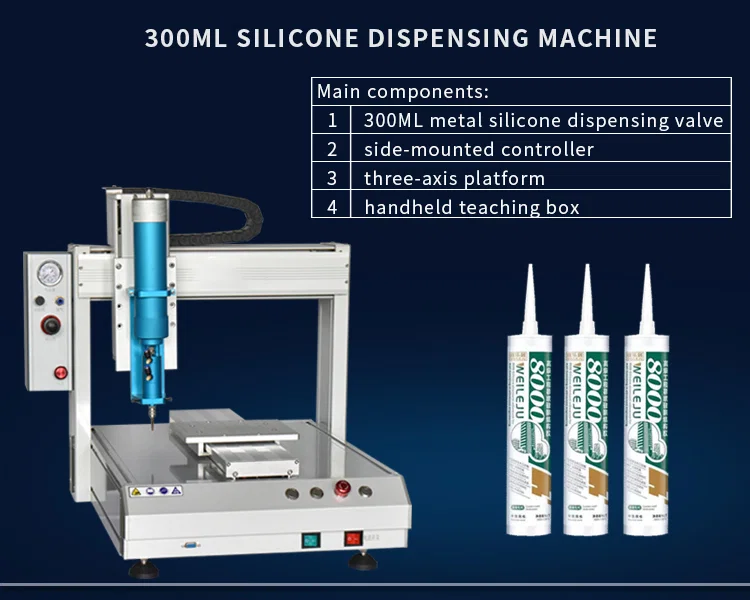

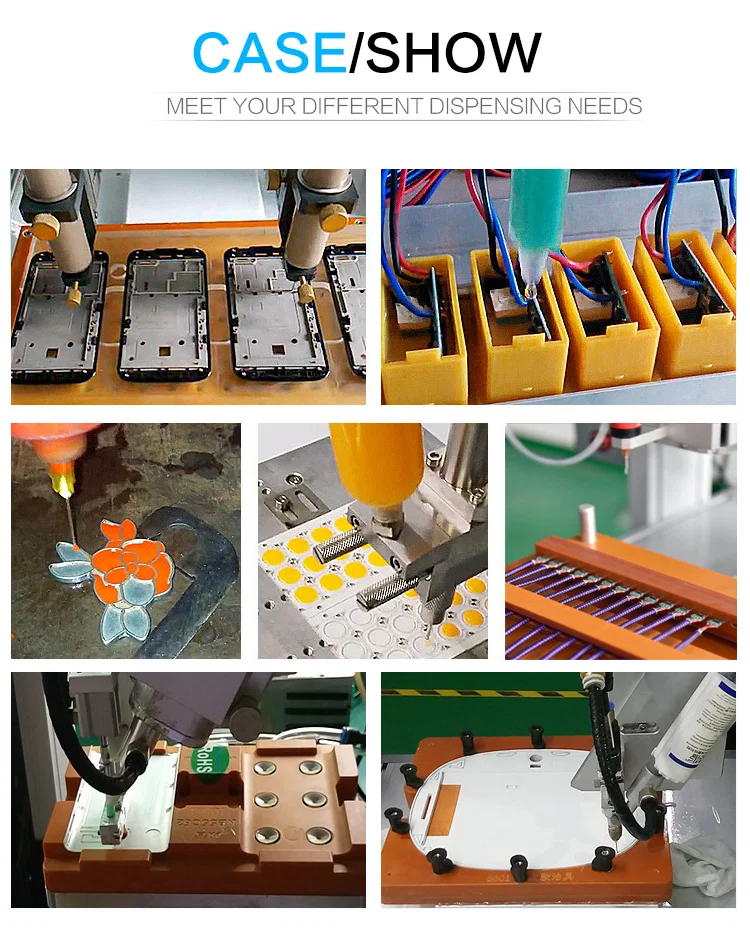

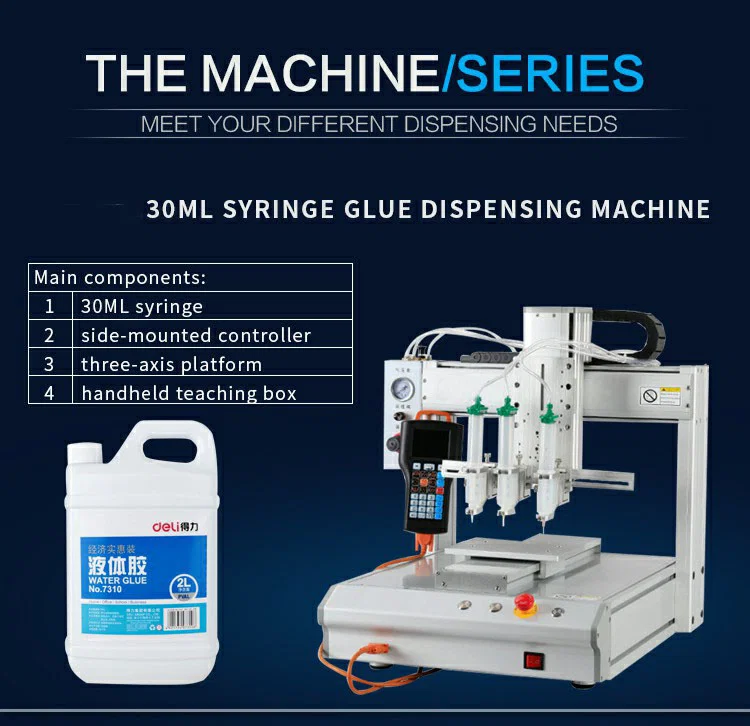

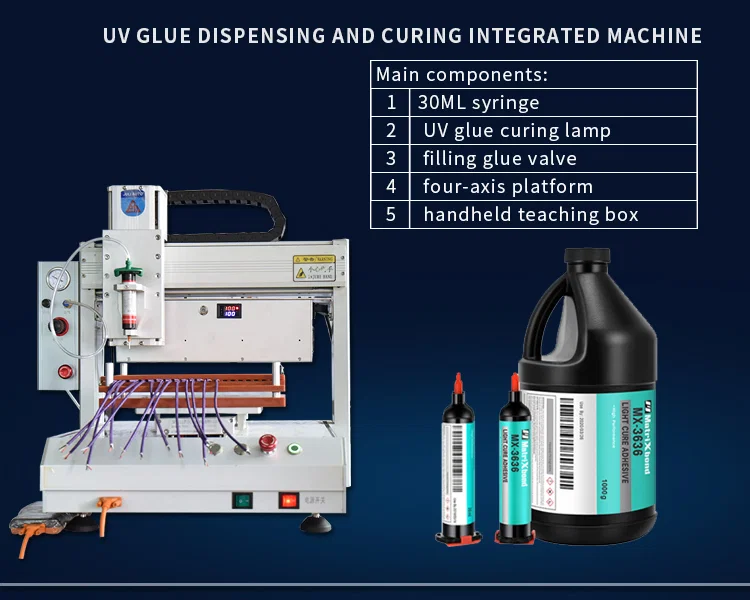

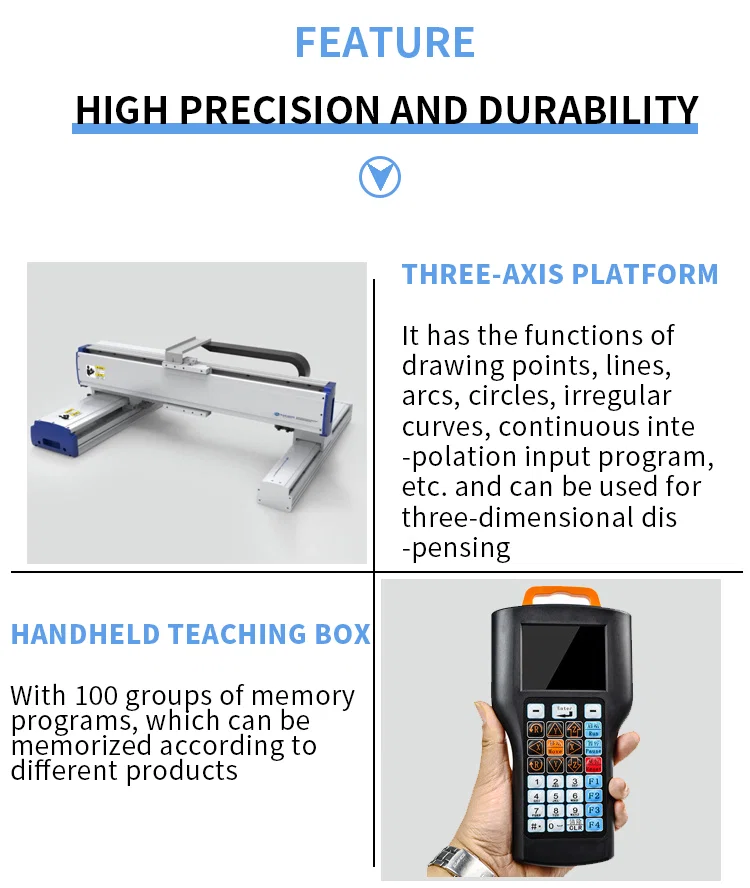

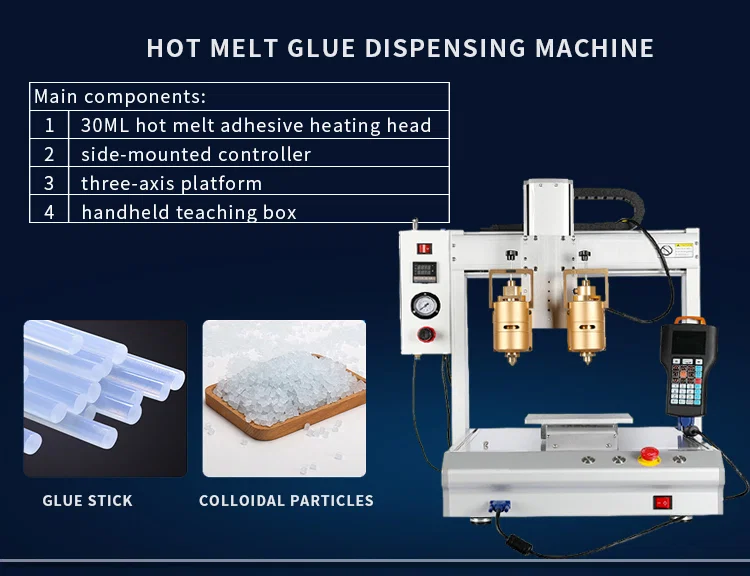

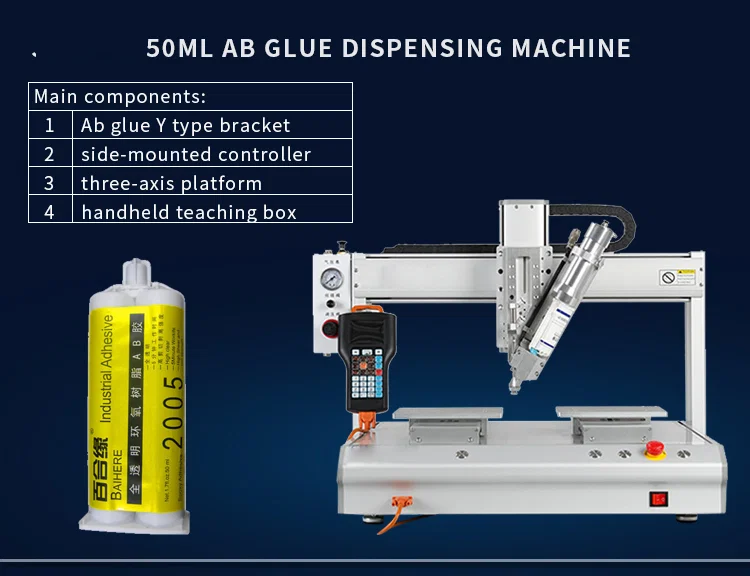

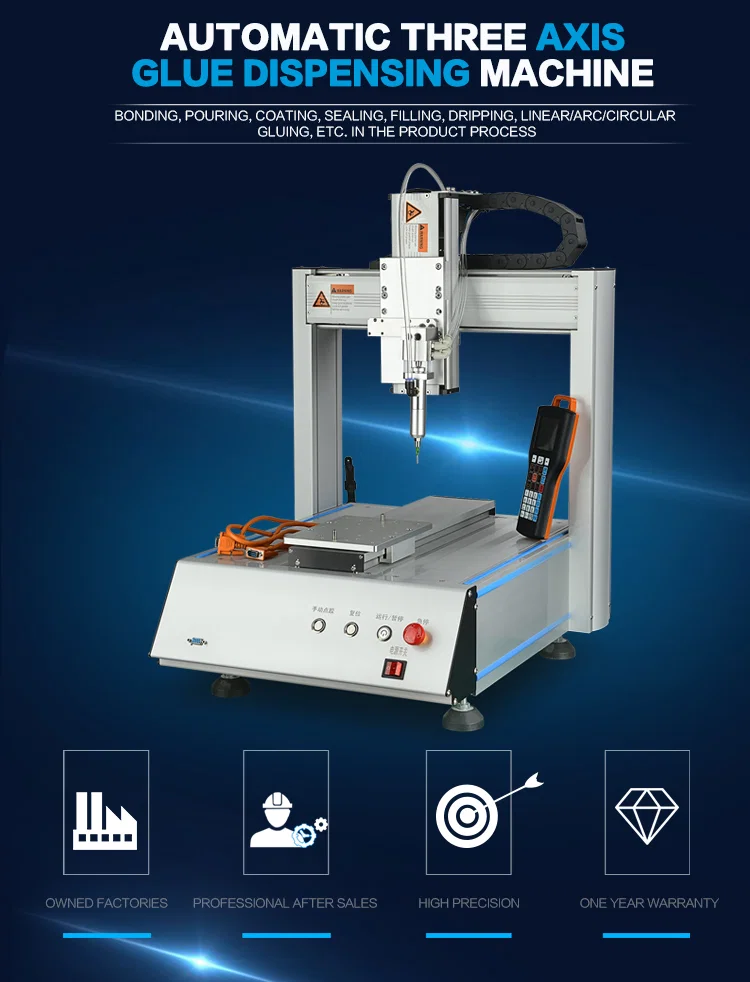

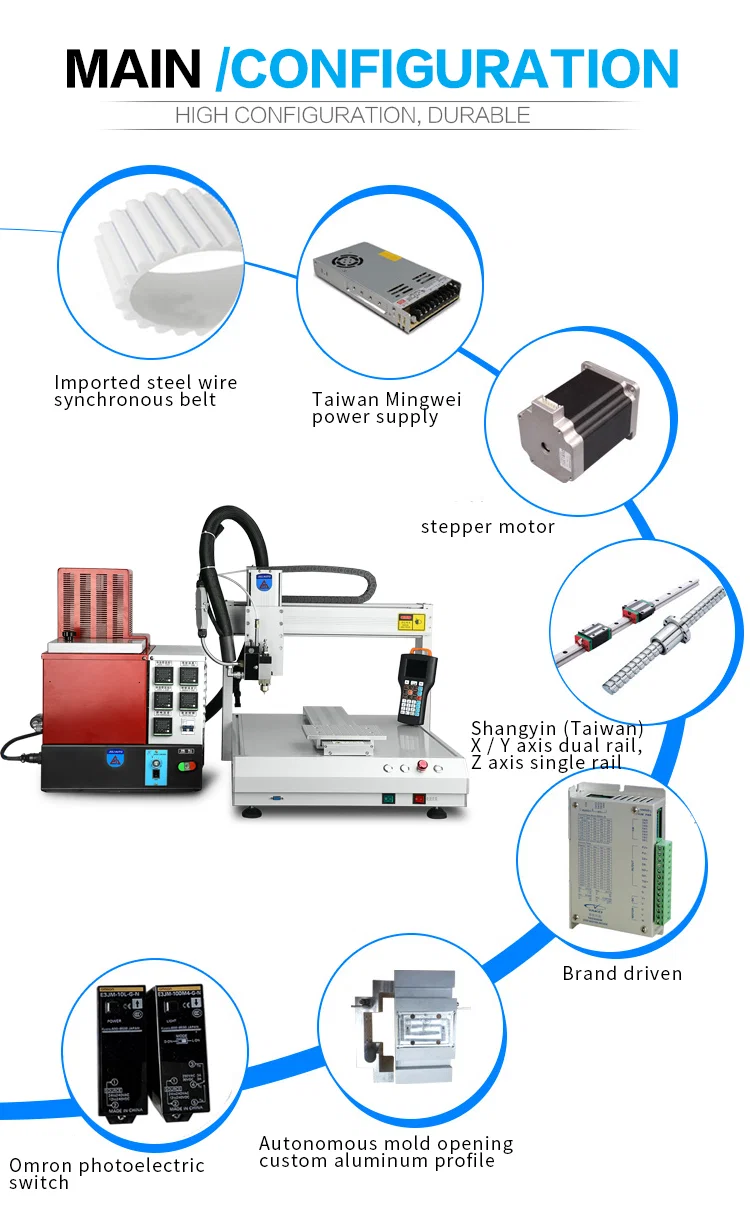

Automatic three-axis glue dispensing machine with teach pendant on blue backgroundThree-axis platform and handheld teaching box with 100 program memoryLabelled machine design: X, Y, Z axes, dispensing valve and pneumatic control boxCase show collage of glue dispensing on phone housings, LED modules and PCBs30ml syringe glue dispensing machine with three syringes and water glue bottle300ml silicone dispensing machine with metal valve and three sealant cartridges50ml AB glue dispensing machine with Y type bracket and 2005 adhesiveAB glue filling machine with proportioning unit and A B glue drumsHot melt glue dispensing machine with two heating heads, glue sticks and pelletsUV glue dispensing and curing machine with UV lamp and adhesive bottles331 multi-head dispensing machine with twelve valves and 5L pressure barrelGantry floor-standing glue dispensing machine with three-axis platformMain configuration parts: timing belt, power supply, stepper motor and rails
