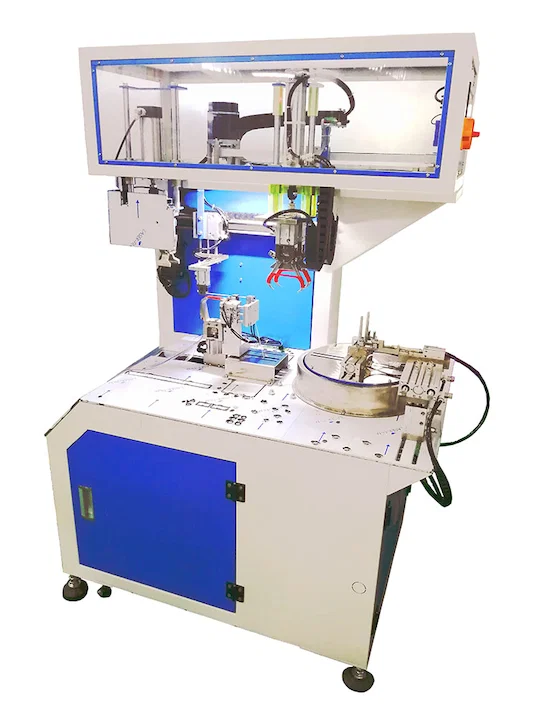

Máquina de enrolar e amarrar cabo 6,2 mm WPM-81M
Máquina de enrolar e amarrar cabo 6,2 mm WPM-81M Thumb
Video Thumbnail

Máquina de enrolar e amarrar cabo 6,2 mm WPM-81M

📅 2025-04-29 👁️ 1,880
  • Modelo do Produto: WPM-81M

  • Especificações

    Modelo: WPM-81M
    Adequado para: Cabos AC/DC/USB
    Comprimento da linha aplicável: ≤6 m
    Diâmetro do fio aplicável: ≤ φ 6,2 mm
    Espaçamento do enrolamento: 70-200 mm
    Diâmetro de encadernação: ≤40 mm
    Comprimento da cabeça: 0-130 mm
    Comprimento da cauda: >0 mm
    Eficiência de produção: 1500PCS/h
    Pressão aplicável: 0,55-0,65 MPa
    Fita de amarração aplicável: ≤7,5 KG/rolo
    Tensão aplicável: 220V 50 Hz
    Potência da máquina: ≤2800W
    Tamanho da máquina: 1040L*720W*1540H mm
    Peso da máquina: 210KG
  • Solicite um Orçamento

O WPM-81M dobra cabo CA, CC e USB de até φ6,2 mm em rolo em oito e o amarra. Um rolo pode conter até 6 m de cabo, o espaçamento de enrolamento vai de 70-200 mm e a amarração fecha em diâmetro de até 40 mm.

Dobrar à mão em uma bancada resulta em número de voltas e posição de amarração diferentes em cada peça, e um cabo de 6 m precisa ser caminhado em volta da bancada antes de ser amarrado. No 81M o espaçamento e o ponto de amarração são ajustados uma vez: o cabeçote dobra, amarra e libera, e o operador apenas carrega a ponta do cabo. A capacidade é declarada em 1500 peças/h, e o rolo de fita de amarração aceita até 7,5 kg.

Fica no meio do grupo de rolos em oito: 6,2 mm e 6 m a 1500 peças/h, acima do RT-81S com 4 mm, 3 m e 1800 peças/h, e abaixo do RT-81T com 12 mm, 10 m e 1000 peças/h. Em relação ao WPM-81, com diâmetro de amarração de 55 mm, o 81M2 amarra em 40 mm, o que dá um rolo mais compacto a uma taxa ligeiramente menor.

Principais características

1. Enrolamento em oito: o cabo é dobrado em oito e amarrado no cruzamento, o que dá um rolo plano que se empilha sem embaraçar.

2. Tamanho do rolo: espaçamento de enrolamento ajustável de 70 a 200 mm, com até 6 m de cabo por rolo.

3. Faixa de cabo de até φ6,2 mm, cobrindo cabos CA, cabos CC e condutores USB em um só cabeçote.

4. Amarração em diâmetro de até 40 mm, comprimento de cabeça de 0-130 mm, cauda acima de 0 mm, a partir de rolo de fita de 7,5 kg.

5. Capacidade de 1500 peças/h, com a amarração aplicada no ciclo antes da liberação do rolo.

6. Operação: ar de 0,55-0,65 MPa, 220 V 50 Hz, potência de até 2800 W, 1040 x 720 x 1540 mm, 210 kg, sobre rodízios e com cabeçote protegido.

Especificações técnicas

ParâmetroEspecificação
Número do modeloWPM-81M2
Tipos de cabo aplicáveisCA / CC / USB
Comprimento máximo do cabo≤ 6 m
Diâmetro máximo do cabo≤ φ 6,2 mm
Espaçamento de enrolamento70 - 200 mm
Diâmetro de amarração≤ 40 mm
Comprimento da cabeça0 - 130 mm
Comprimento da cauda> 0 mm
Eficiência de produção1500 peças/hora
Pressão de operação0,55 - 0,65 MPa
Capacidade de fita≤ 7,5 kg/rolo
Tensão220 V 50 Hz
Consumo de energia≤ 2800 W
Dimensões da máquina1040 C x 720 L x 1540 A mm
Peso da máquina210 kg

Aplicações

— Linhas de cabo de alimentação CA: cabos de até 6 m dobrados e amarrados antes do encaixotamento.

— Condutores de fonte de alimentação: cabo CC enrolado e amarrado após o teste elétrico.

— Produção de cabo USB: condutores acabados dobrados e amarrados no fim da linha.

— Montagem de eletrônicos de consumo: conjuntos de cabo agrupados por comprimento para kits.

— Oficinas de chicote: rolos curtos em oito preparados para embalagem de varejo.
