Lâmina dentada de descascamento para máquina 3F JW-BL04

📅 2025-04-30 👁️ 832

O JW-BL04 é uma lâmina de descascamento dentada para máquinas de descascar verticais do tipo 3F, identificada pelo fabricante como a lâmina dentada dedicada à cabeça de descascamento 3F. É montada na cabeça de descascamento e atua como uma fileira de dentes de corte contra o isolamento, e não como um fio reto único.

O desenho mostra dois padrões de dente. A lâmina grossa possui cinco dentes com passo de 10 mm em um corpo de 60 mm, o que atende isolamentos mais espessos, em que cada dente precisa morder fundo; a lâmina fina possui uma fileira mais longa de dentes pequenos com a mesma referência de 10 mm, para isolamentos de parede fina, em que um dente profundo alcançaria o condutor. Os dentes marcam o isolamento ao redor da circunferência e o rompem no curso de arranque, o que permite que uma cabeça vertical descasque sem ferir os fios.

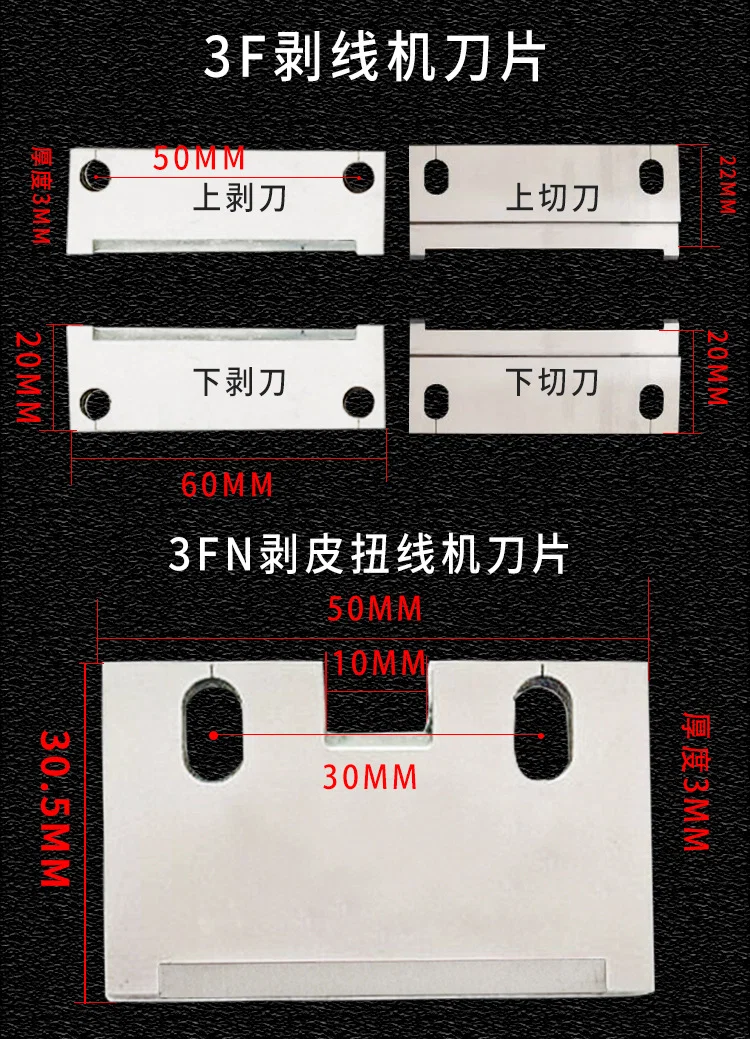

A lâmina é fixada por dois furos distantes 50 mm entre si no corpo de 60 mm, com margem de 5 mm na extremidade, de modo que se posiciona na cabeça existente sem ajuste. É comprada como reposição quando os dentes perdem o corte ou se quebram, e o padrão de dente é selecionado conforme o isolamento em uso.

Principais características

1. Dimensão do corpo: 60 mm de comprimento e 24 mm de largura, dimensionada para a cabeça de descascamento 3F.

2. Passo dos dentes: 10 mm entre dentes na lâmina grossa, com cinco dentes ao longo do fio de corte.

3. Variante fina: fileira mais longa de dentes pequenos no mesmo corpo de 60 x 24 mm, para isolamento de parede fina.

4. Fixação: dois furos de montagem com 50 mm entre centros e margem de 5 mm até a extremidade do corpo.

5. Ação de corte: os dentes marcam o isolamento e o rompem no curso de arranque, em vez de um corte reto único.

6. Função de reposição: lâmina dentada de montagem direta para a cabeça 3F, selecionada pela espessura do isolamento.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-BL04
TipoLâmina de descascamento dentada, máquina de descascar 3F
Comprimento do corpo60 mm (desenho)
Largura do corpo24 mm (desenho)
Distância entre furos50 mm (desenho)
Margem na extremidade5 mm (desenho)
Passo dos dentes10 mm (desenho)
Número de dentes5 dentes na grossa, múltiplos dentes na fina (desenho)
Fixação2 furos de montagem

Aplicações

— Máquinas de descascar verticais 3F: marcação do isolamento e arranque em fio de instalação redondo.

— Padrão de dente grosso para isolamento espesso de PVC e borracha, em que cada dente precisa atravessar a parede.

— Padrão de dente fino para isolamento de parede fina e fio de montagem, em que um dente profundo alcançaria o condutor.

— Substituição de lâminas dentadas desgastadas ou quebradas em cabeças de descascamento 3F existentes.

— Linhas de montagem de cabos que trocam o tipo de isolamento entre pedidos e substituem o padrão de dente conforme a necessidade.
