Lâmina de aplicador OTP e faca de crimpagem JW-BL16
Lâmina de aplicador OTP e faca de crimpagem JW-BL16 Thumb

Lâmina de aplicador OTP e faca de crimpagem JW-BL16

📅 2025-04-30 👁️ 1,303

A JW-BL16 é a lâmina de aplicador OTP e a faca de crimpagem de terminais usada na estação de aplicador de uma máquina de crimpar terminais. É a peça que conforma o barril do terminal sobre o condutor, e não uma máquina em si, e também é montada em linhas de corte, descascamento e crimpagem em que o cabo é medido, descascado e terminado em um ciclo. O item abrange a lâmina do aplicador OTP, a peça de dobra que trabalha ao lado dela e a própria faca de crimpagem de terminais.

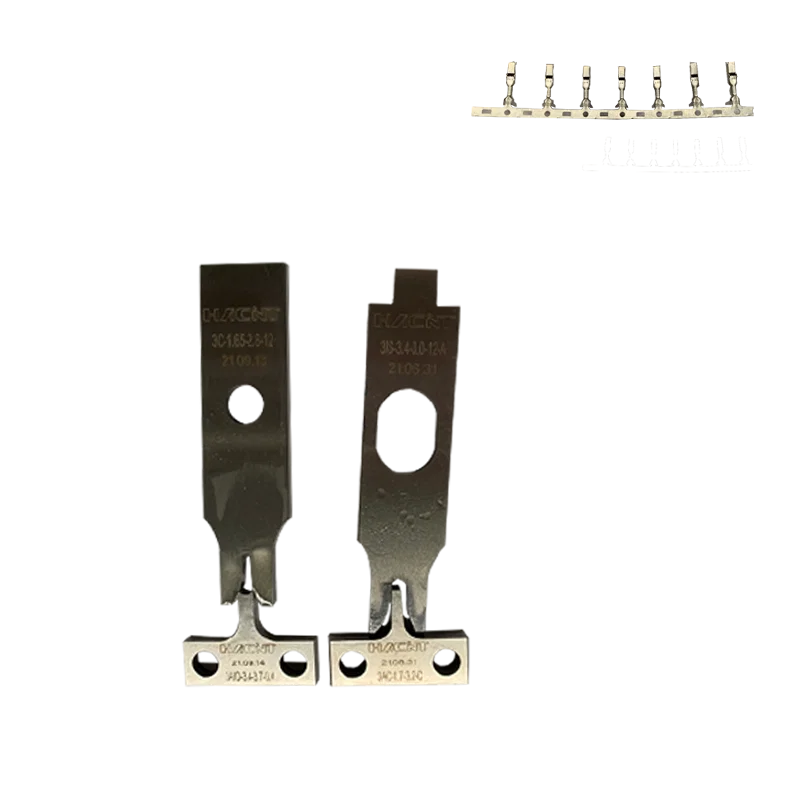

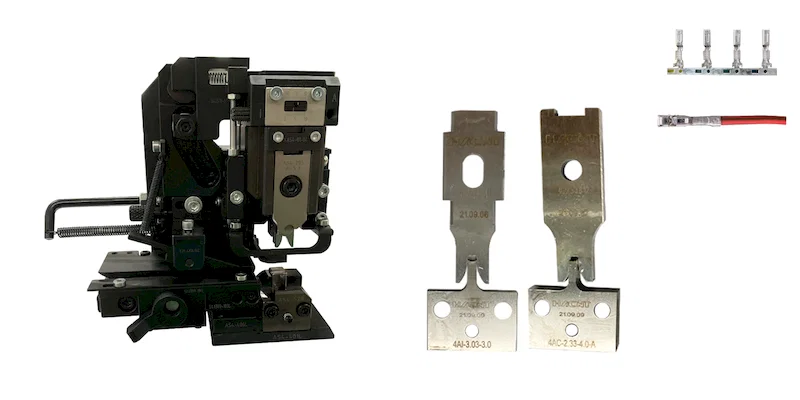

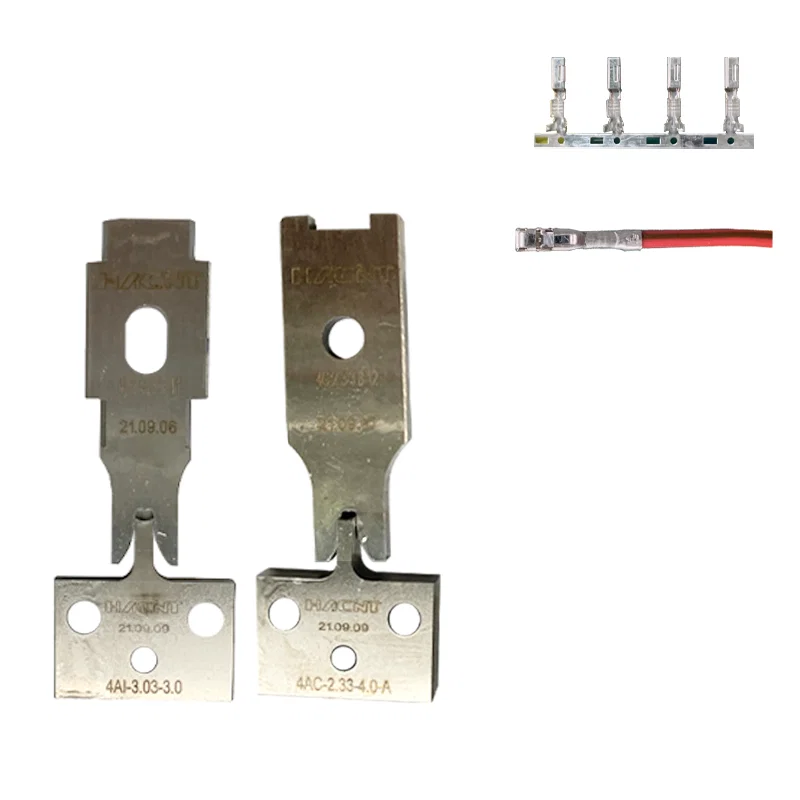

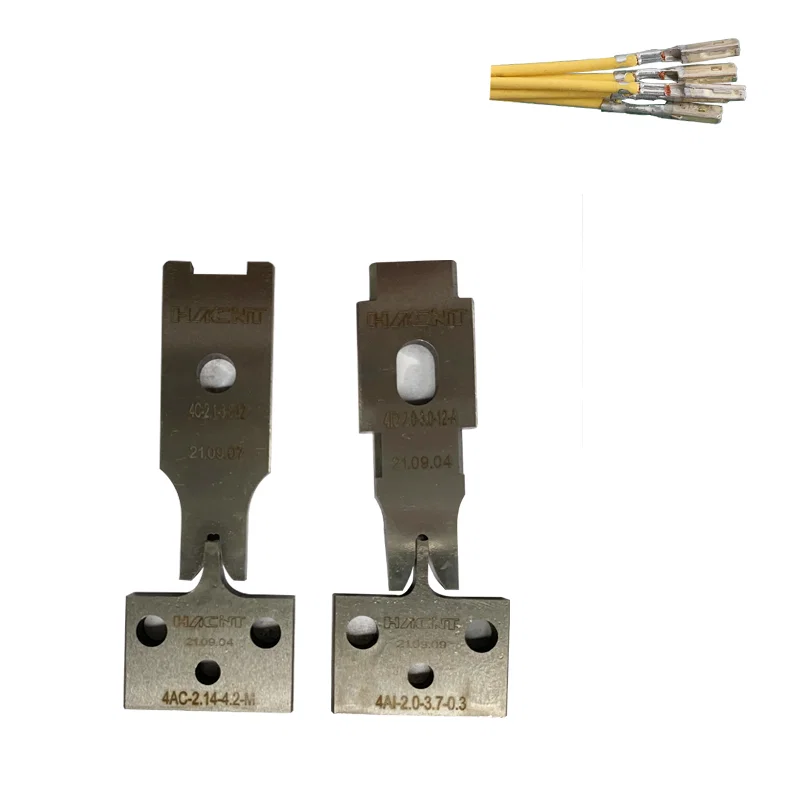

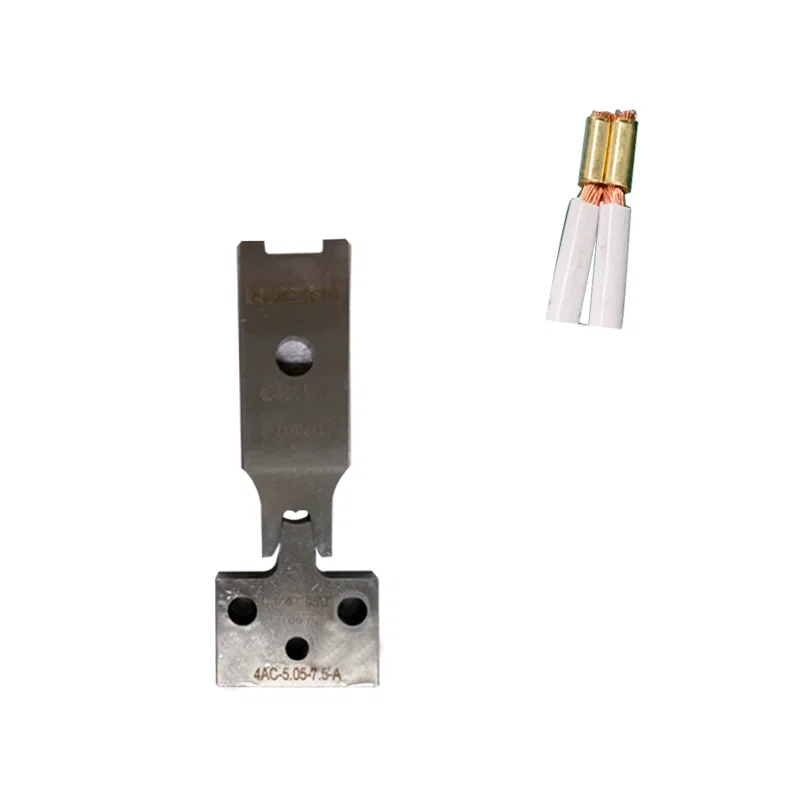

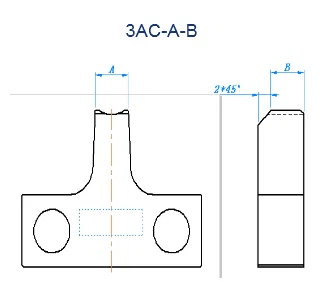

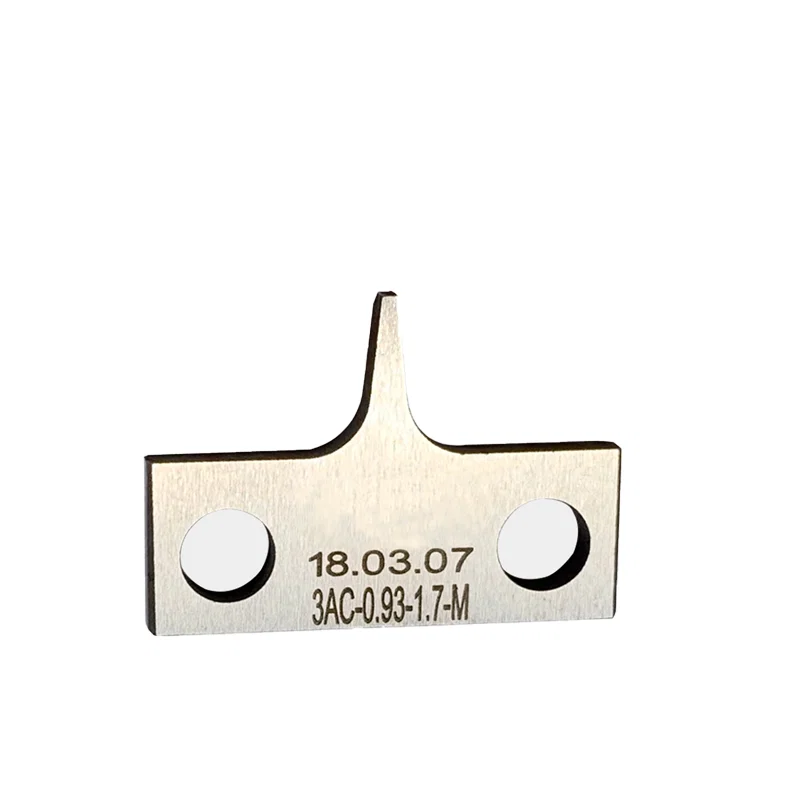

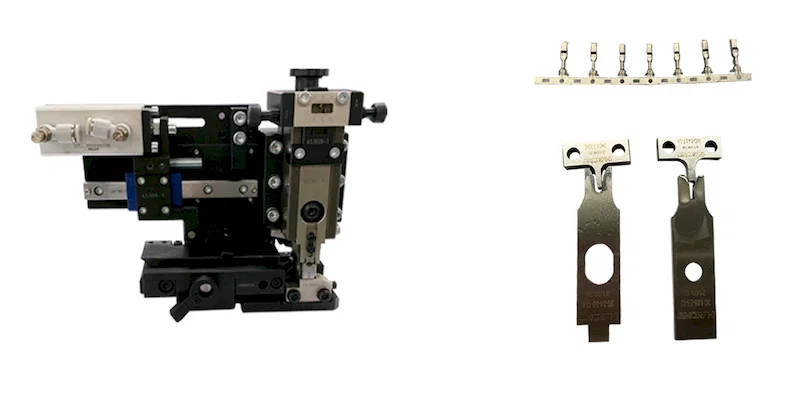

A lâmina é uma placa retificada única. Uma haste estreita leva um furo de montagem redondo no topo e se alarga em um pé flangeado, e o pé tem dois furos passantes para os parafusos de fixação. A forma de crimpagem é usinada na borda inferior do pé, entre esses furos, de modo que a geometria que fecha o barril faz parte da mesma peça da haste acionada pelo martelo. Não há inserto nem junta no caminho de carga, e a altura de crimpagem é definida pela borda do pé, e não por uma matriz separada. Duas lâminas aparecem lado a lado na foto, uma com nariz mais longo e outra mais curto, o que mostra como um mesmo padrão de corpo é produzido para tamanhos diferentes de terminal; a haste e o pé também trazem marcações de tamanho e data para identificação no estoque.

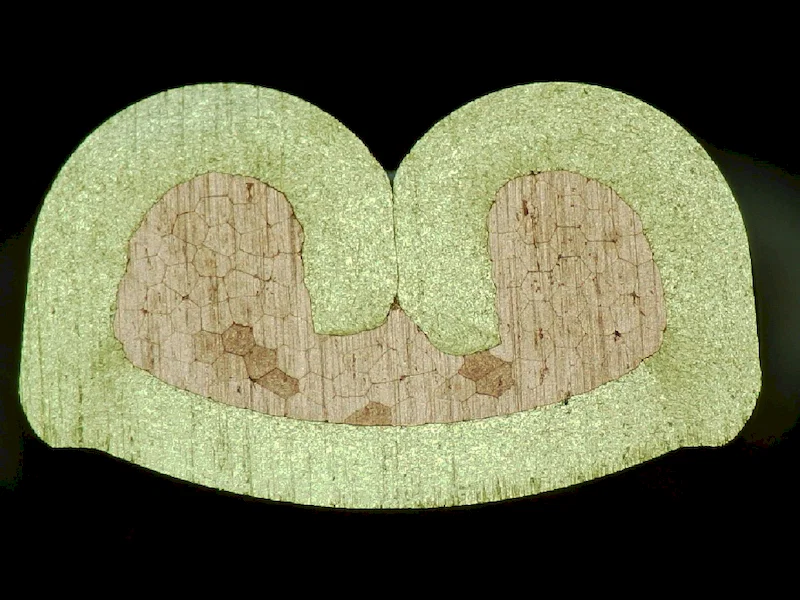

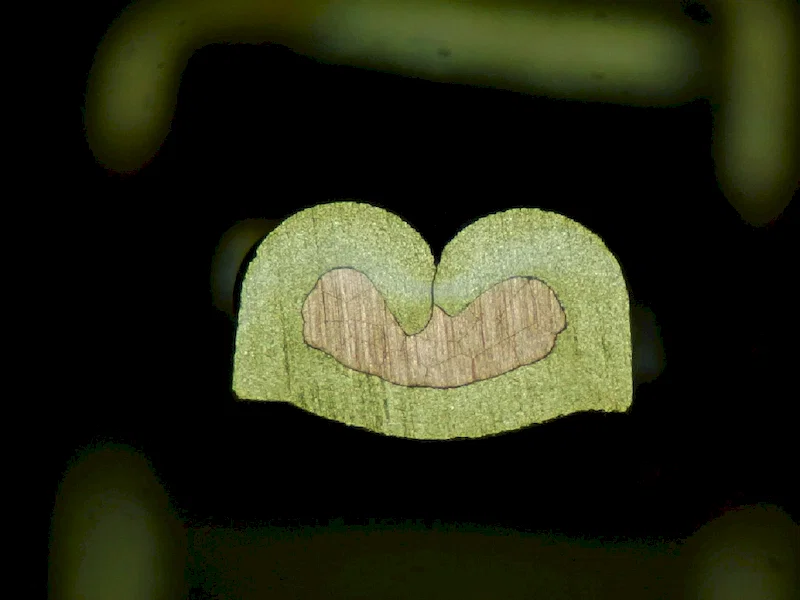

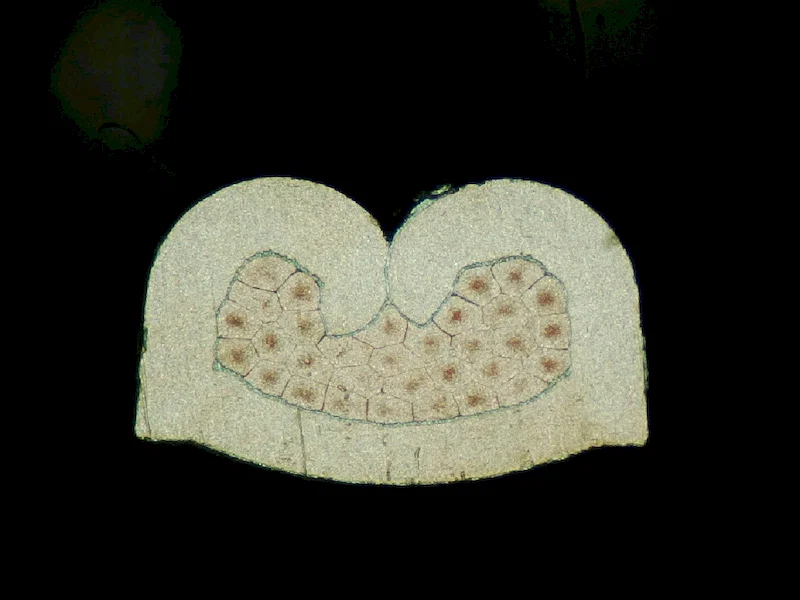

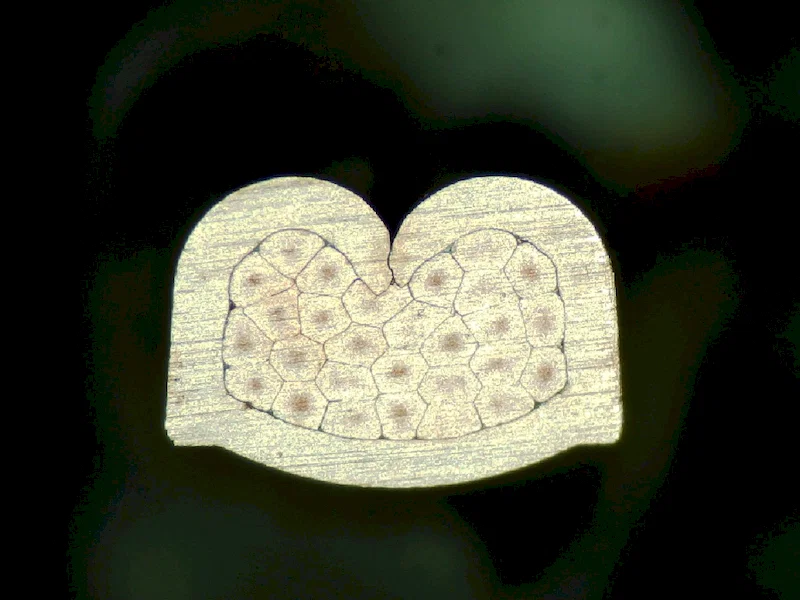

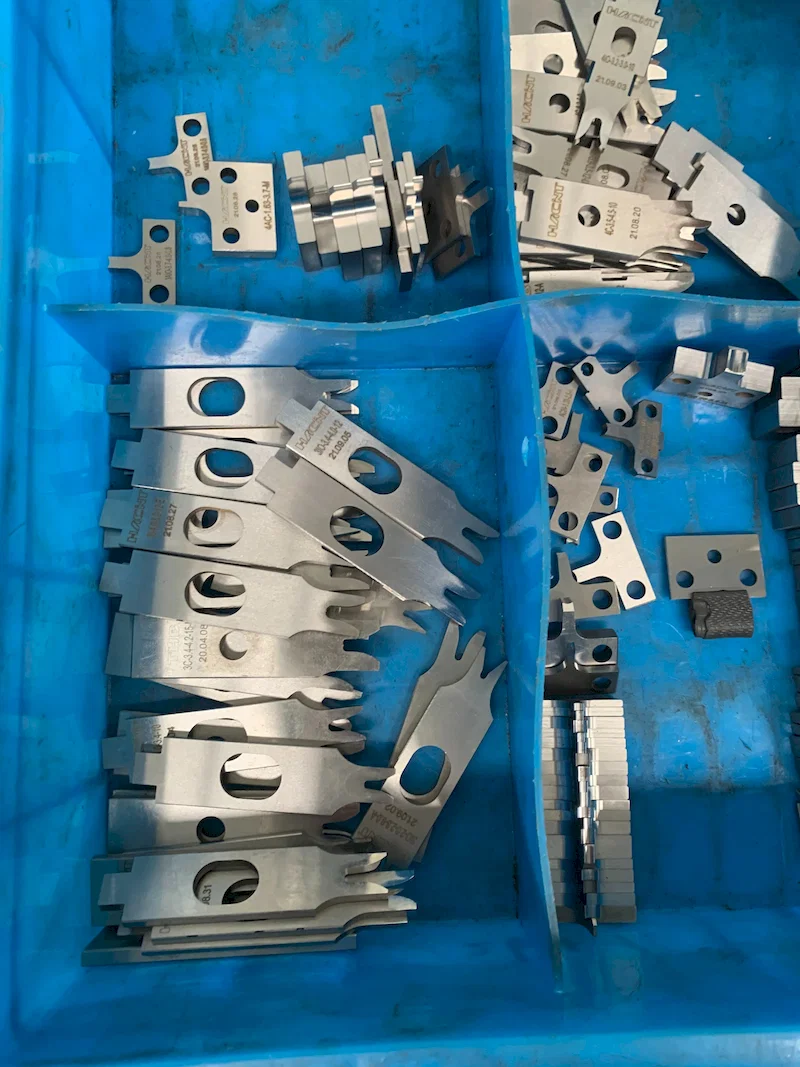

As lâminas são pedidas em função do terminal e do aplicador e substituídas em par com a bigorna abaixo delas. O sinal habitual é uma faixa polida na aresta de crimpagem ou uma superfície brilhante onde o barril vinha encostando, depois da qual a altura de crimpagem se desvia e o ajuste do martelo já não a recupera. Como o pé se posiciona por dois parafusos, a reposição volta à mesma posição sem reajustar o aplicador.

Principais características

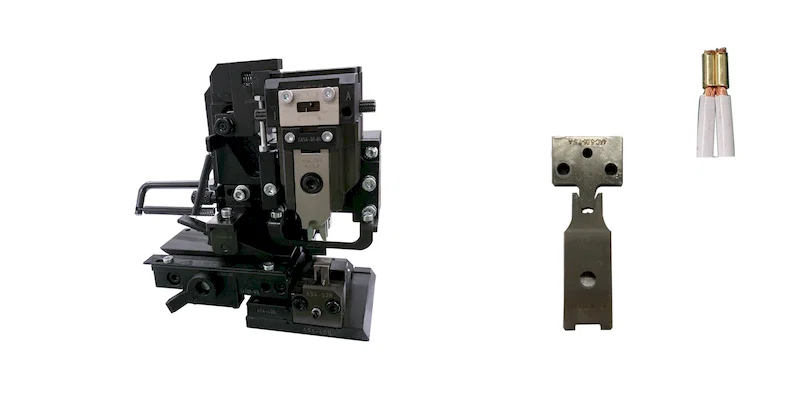

1. Encaixe em aplicador OTP: feita para a estação de aplicador de máquinas de crimpar terminais e para linhas de corte, descascamento e crimpagem, em substituição à lâmina original.

2. Haste e pé em peça única: a forma de crimpagem é usinada na mesma placa acionada pelo martelo, sem inserto ou junta no caminho de carga.

3. Fixação do pé por dois furos: o pé é preso por dois parafusos, o que define a posição de crimpagem e permite que a reposição volte ao mesmo lugar.

4. Furo redondo na haste: o furo único no topo é o ponto de montagem no martelo do aplicador, visível nas duas lâminas da foto.

5. Variantes de tamanho em um corpo: a foto mostra uma lâmina de nariz longo e uma de nariz curto, o mesmo padrão produzido para tamanhos diferentes de terminal.

6. Combinada com a peça de dobra: fornecida para trabalhar com o componente de dobra listado sob o mesmo modelo, e os dois são pedidos em conjunto.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-BL16
ItemLâmina de aplicador OTP e faca de crimpagem de terminais
FunçãoCrimpagem e dobra de terminais
Forma da lâminaHaste plana com furo redondo de montagem, pé flangeado com dois furos de fixação (foto)
Aresta de crimpagemUsinada na borda inferior do pé, entre os furos de fixação (foto)
Variantes de tamanhoDois comprimentos de nariz mostrados lado a lado (foto)
CompatibilidadeAplicador OTP, máquinas de crimpar terminais, máquinas de cortar e descascar cabos
FornecimentoLâminas de reposição individuais

Aplicações

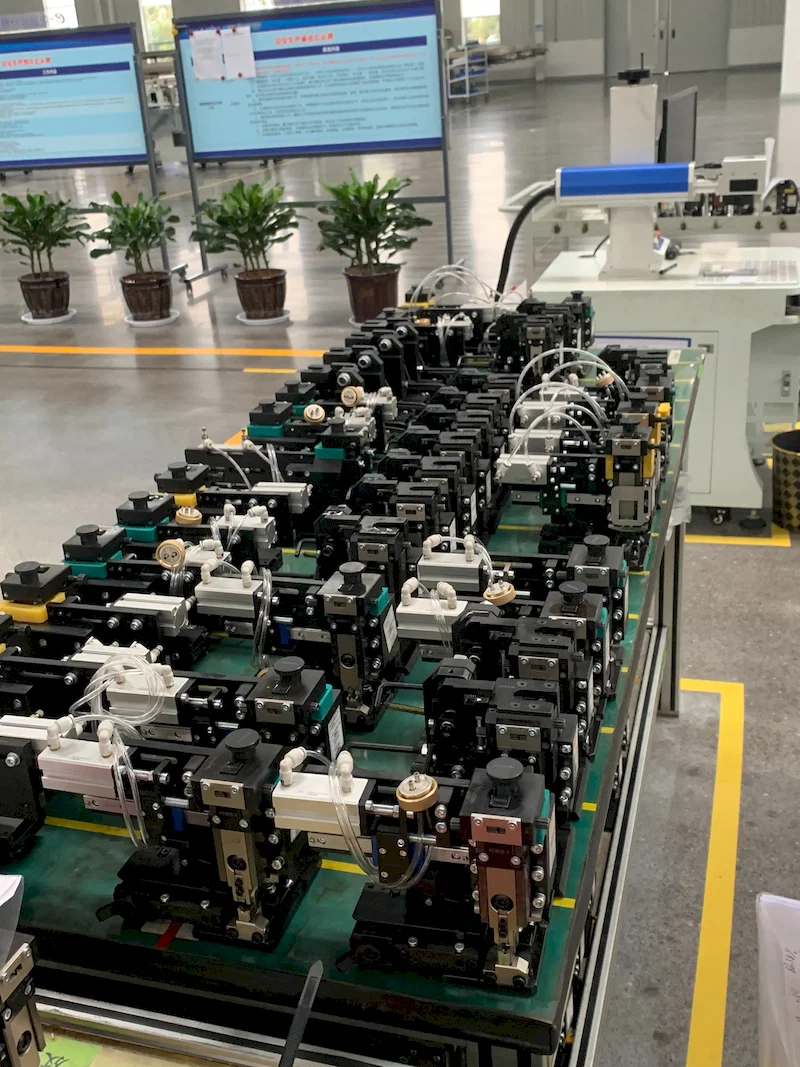

— Estações de aplicador OTP em máquinas de crimpar terminais, conformando o barril de um terminal de bobina sobre um condutor descascado.

— Linhas de corte, descascamento e crimpagem, em que o cabo é medido, descascado e terminado em um ciclo e o aplicador opera continuamente.

— Oficinas de chicotes que substituem um pé de crimpagem com desgaste plano, mantendo o ajuste do aplicador como estava.

— Máquinas que trabalham com mais de um tamanho de terminal, em que as lâminas de nariz longo e curto são mantidas como pares separados.

— Aplicadores reformados que precisam da lâmina e de sua peça de dobra em conjunto, em vez do conjunto completo do aplicador.
