Robô dosador de cola de 4 eixos com display LCD WPM-331

📅 2025-04-30 👁️ 1,868
  • Modelo do Produto: WPM-331

  • Especificações

    Modelo: WPM-331
    Display: Caixa de ensino (LCD) 320*240
    Sistema do motor: Motor de circuito fechado
    Temperatura de trabalho: 5 a 40 graus
    Umidade de trabalho: 20 a 90 graus (sem condensação)
  • Solicite um Orçamento

A WPM-331 é um robô dosador de quatro eixos para chicotes elétricos e pequenas montagens. A estrutura pórtico executa os movimentos em X, Y e Z mais um eixo rotativo, acionados por motores em malha fechada e programados por um teaching box com display LCD de 320 x 240. Opera em faixa ambiente de 5-40 °C e 20-90 % de umidade relativa sem condensação, o que atende galpões de montagem sem aquecimento e oficinas de chicotes sem controle climático.

A dosagem manual sobre uma carcaça de conector varia de duas formas: o volume por aplicação depende de quanto tempo o operador mantém o gatilho acionado, e a posição depende de como a peça está assentada no dispositivo. A WPM-331 elimina as duas variáveis. Os pontos são ensinados movendo a cabeça com o teaching box e armazenando a posição, de modo que o cordão ou o ponto cai sobre a mesma área em todos os ciclos, e o eixo rotativo gira a peça ou a seringa para que o cordão acompanhe um canto ou uma parede interna sem nova fixação. Os motores em malha fechada devolvem a posição ao controlador, e um ponto ensinado não sofre deriva à medida que a máquina aquece ao longo do turno. O ar é fornecido pelo regulador e manômetro do painel lateral, e a dosagem é acionada por pedal, deixando as duas mãos livres para carregar a placa de fixação.

As outras três unidades da família diferem justamente no ponto que importa para a aplicação. A WPM-332 também é de quatro eixos, mas é construída em torno de uma válvula reguladora de pressão com faixa declarada de 0,05-0,9 MPa, um botão manual de cola e uma chave de reinício. A WPM-333 é uma máquina autônoma de três eixos com importação de CAD e interpolação circular. A WPM-334 é uma unidade de bancada com eixo R e aplicação de 0,01 ml. A WPM-331 é a que combina quatro eixos com motores em malha fechada e teaching box de 320 x 240, que é a combinação para trabalho repetitivo de pontos e cordões em conectores de chicote.

Principais características

1. Quatro eixos — X, Y, Z e rotação —, com o eixo rotativo girando a seringa ou a peça para que o cordão acompanhe um canto ou uma parede interna sem nova fixação da peça.

2. Motores em malha fechada nos eixos, com realimentação de posição ao controlador, de modo que um ponto ensinado se repete após longas produções em vez de derivar com o calor.

3. Teaching box com display LCD de 320 x 240 para ensinar pontos por deslocamento e armazenamento, de modo que uma nova variante de chicote é um novo ensinamento, e não um novo dispositivo.

4. Faixa de trabalho de 5-40 °C e 20-90 % de umidade relativa sem condensação, adequada a áreas de produção sem aquecimento.

5. Alimentação pneumática de cola com regulador e manômetro no painel lateral, com dosagem acionada por pedal para manter as duas mãos na peça.

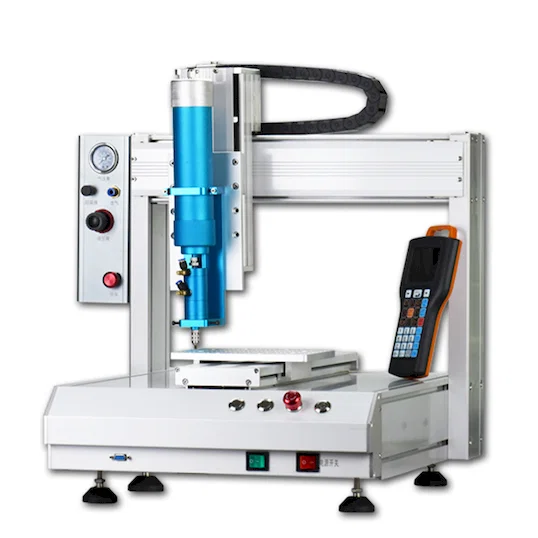

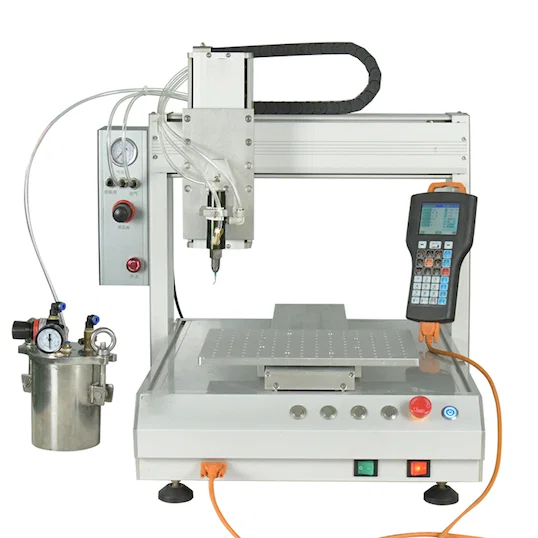

6. Estrutura pórtico com corrente porta-cabos, placa de fixação perfurada na mesa, cabeça de dosagem protegida e pés niveladores na base.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-331
Tipo de máquinaRobô dosador de cola automático de quatro eixos
VisorTeaching box, LCD 320 x 240
Sistema de motoresMotor em malha fechada
EixosX, Y, Z e rotação
Temperatura de trabalho5-40 °C
Umidade de trabalho20-90 %, sem condensação

Aplicações

— Conectores de chicote: um ponto de adesivo ou selante em cada cavidade ou no assento do terminal, na mesma posição em todas as carcaças.

— Alívio de tração: um cordão de adesivo na saída do cabo de uma carcaça moldada, aplicado ao longo da junta com o eixo rotativo acompanhando a curva.

— Bases de sensores e relés: composto de encapsulamento ou fixação aplicado em um assento circular, com o eixo de rotação conduzindo o bico ao redor da circunferência.

— Montagem de caixas de controle: composto de vedação aplicado ao longo de um flange retangular, ensinado ponto a ponto no teaching box.

— Pequenos módulos eletrônicos: adesivo de fixação em placas de LED e blocos de terminais, onde a posição da aplicação precisa se repetir dentro da carcaça.
