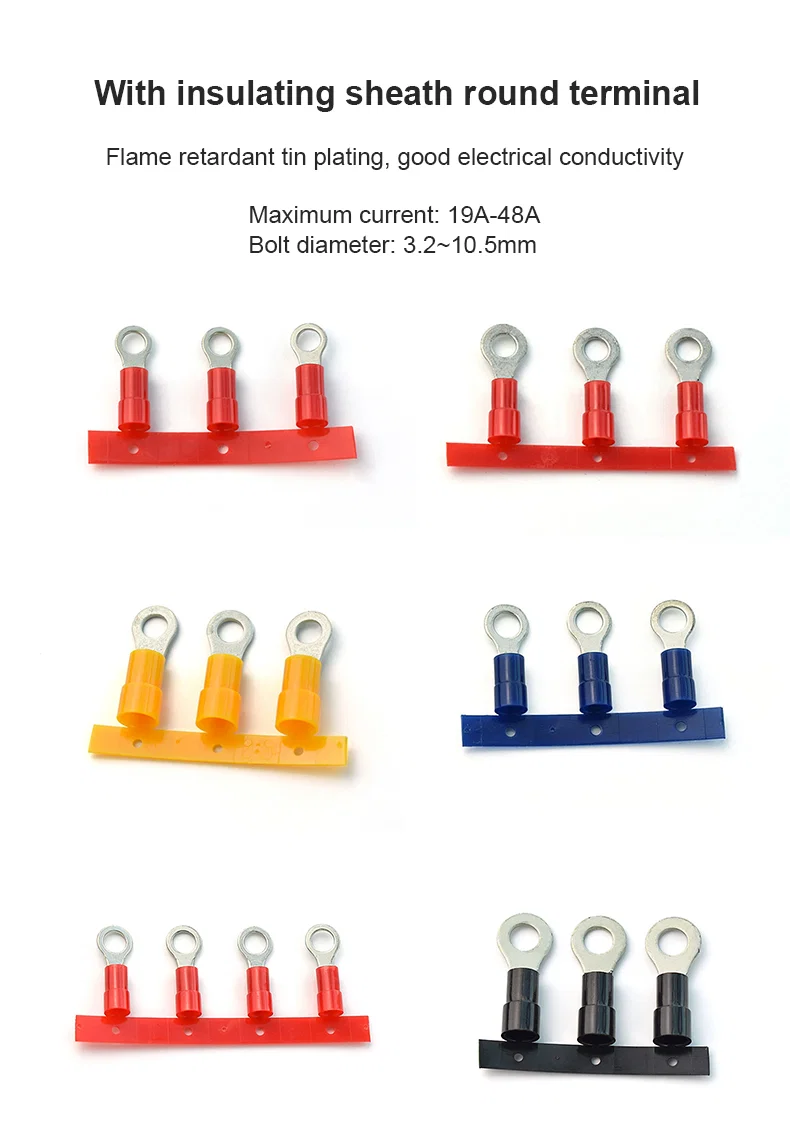

O JW-TM01 é um terminal de olhal isolado: corpo de cobre estanhado, manga de nylon/PVC para 75/105 °C, fornecido com 2000 peças por rolo em fita contínua. O olho fechado recebe um pino ou parafuso e mantém o condutor mesmo quando o parafuso é afrouxado.
Terminais a granel alimentam mal em um aplicador: eles se cruzam no trilho e param a prensa no meio do lote. O TM01 é prensado a frio em fita contínua com passo fixo, de modo que o aplicador indexa um terminal por curso e corta o suporte após a crimpagem. O estanhamento sobre o cobre evita a oxidação do barril no armazenamento, e a manga avança além do barril sobre a isolação, de modo que o esforço de flexão é absorvido pela manga, e não pelo feixe de fios.

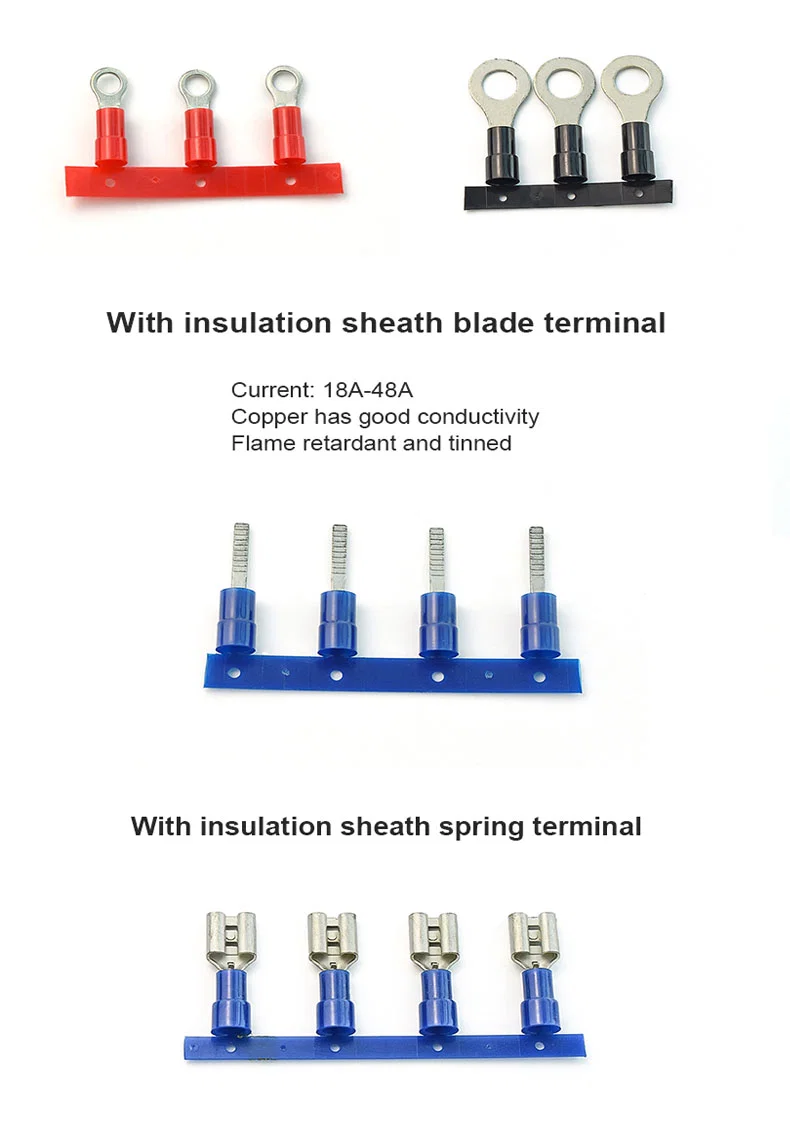

Na série JW-TM, o TM01 é o único tipo de olho fechado. O JW-TM02 é um garfo aberto não isolado para os mesmos bornes de parafuso, e o JW-TM05 é um terminal tipo pá isolado que cobre uma faixa de parafuso de 3,2 a 10,5 mm. Quando vibração ou um parafuso folgado poderiam soltar um garfo, o olhal do TM01 é a escolha correta.
Principais características
1. 2000 peças por rolo em fita contínua, com passo para aplicadores automáticos de crimpagem, e não para ferramentas manuais de peça solta

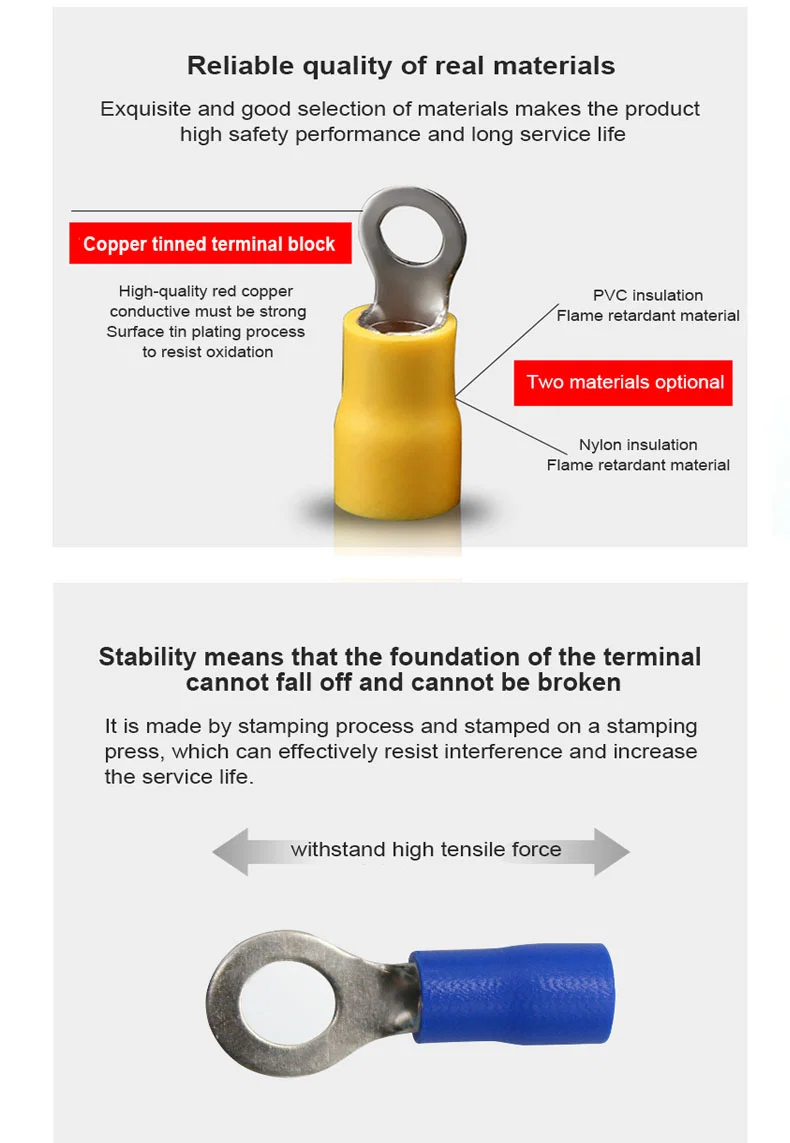

2. Corpo de cobre com estanhamento no barril e no olho, limitando a formação de óxido e mantendo a resistência de contato estável
3. Manga de nylon/PVC para 75/105 °C, cobrindo o barril e o primeiro trecho de isolação na saída da crimpagem
4. Olho fechado distribui a carga de aperto por todo o pino, de modo que o terminal permanece no parafuso quando este é afrouxado para manutenção
5. Construção prensada a frio: barril formado a partir da fita e suporte entalhado para corte limpo após o fechamento da crimpagem
6. Mangas codificadas por cor em toda a linha, permitindo identificar a bitola do fio na bancada sem medir o barril

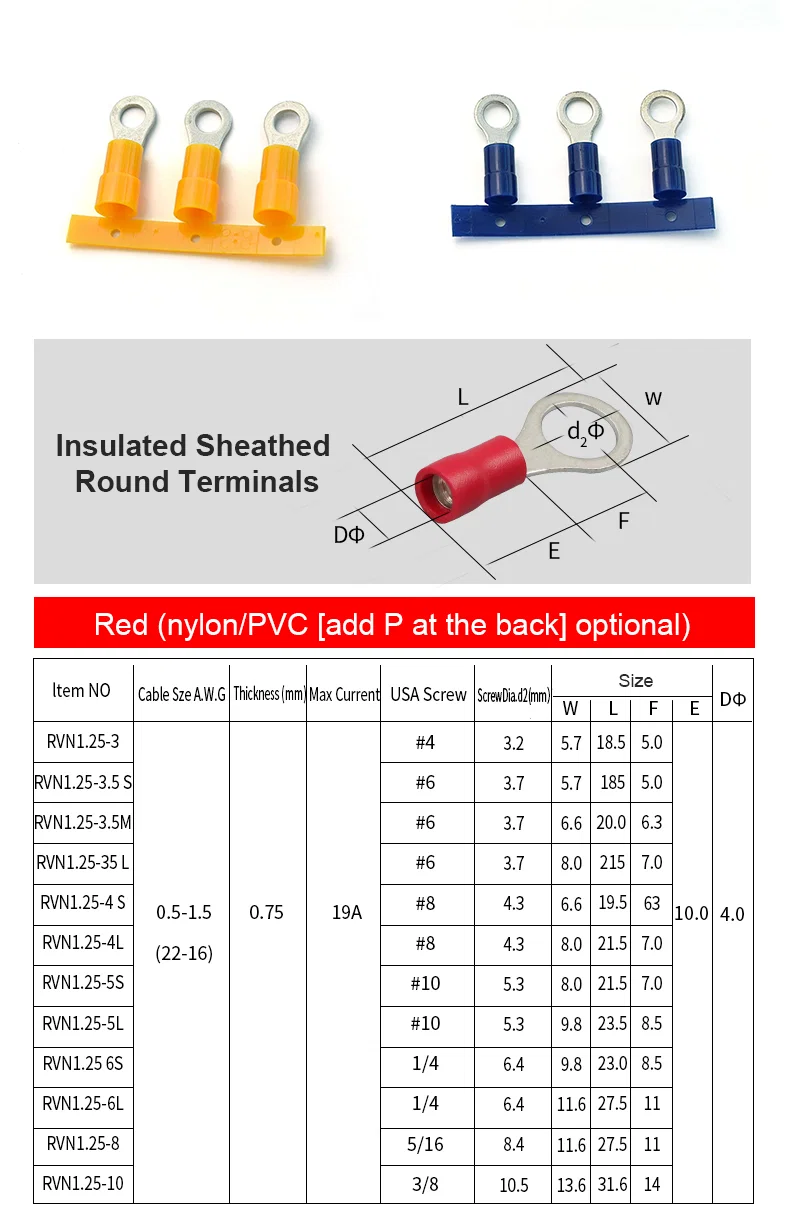

Especificações técnicas

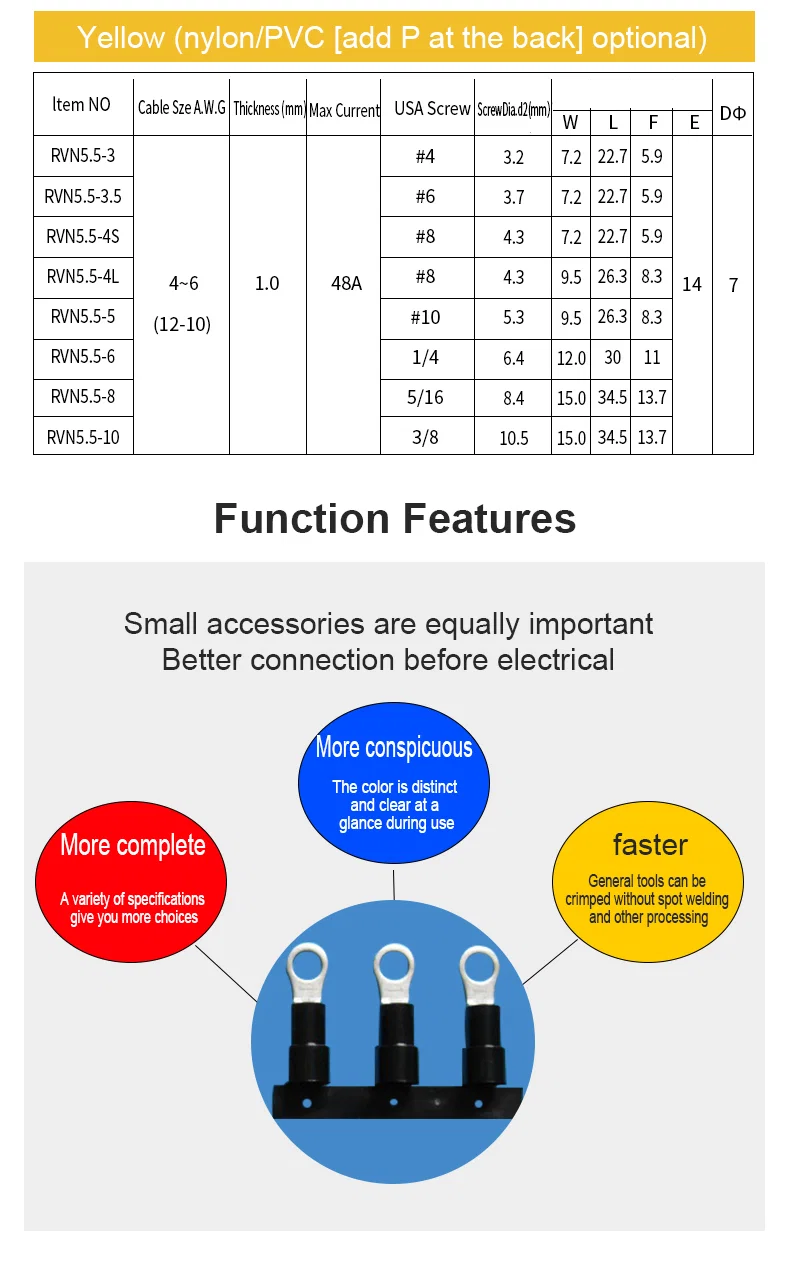

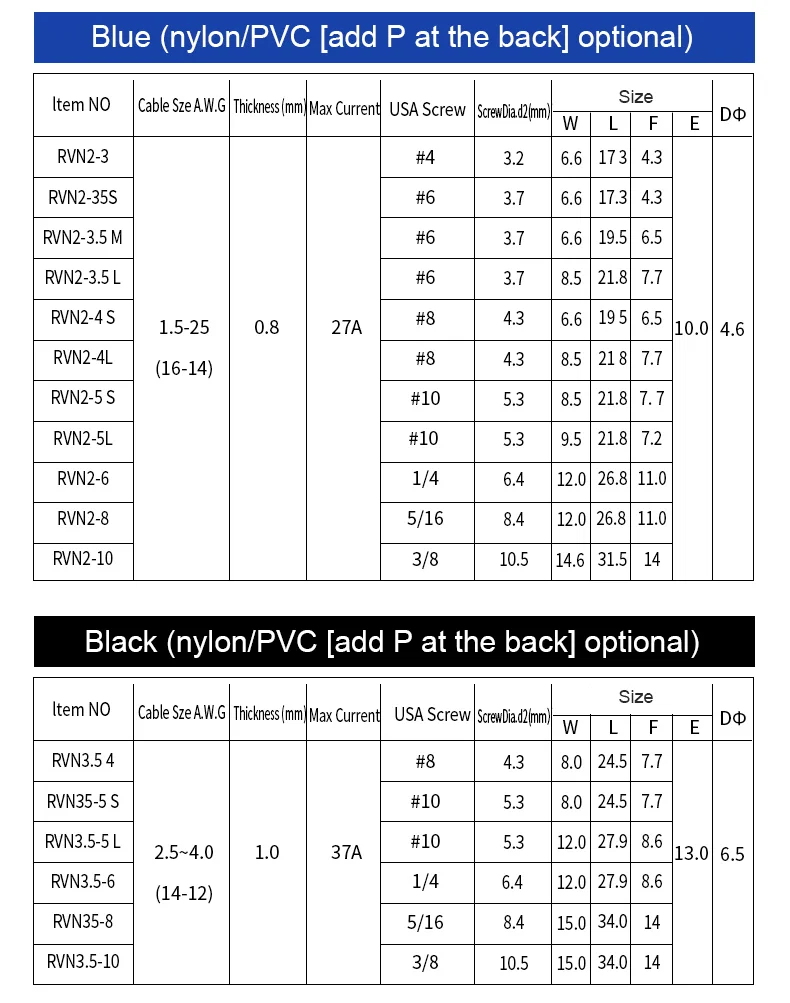

| Parâmetro | Especificação |
|---|
| Modelo | JW-TM01 |
|---|
| Tipo de produto | Terminal de olhal isolado, em fita contínua |
|---|
| Material | Cobre |
|---|
| Manga | Nylon / PVC |
|---|
| Tratamento superficial | Estanhamento |
|---|
| Temperatura nominal | 75/105 °C |
|---|
| Quantidade | 2000 peças/rolo |
|---|
| Cores da manga | Vermelha, azul, amarela, preta (conforme fornecimento) |
|---|
| Forma de fornecimento | Fita contínua para alimentação por aplicador |
|---|
Aplicações
— Fiação de quadros de controle - fio de comando de cobre encordoado, terminal de olhal em bornes tipo pino e barras de terra
— Painéis elétricos de máquinas-ferramenta - condutores de alimentação terminados em pinos roscados, em que o parafuso pode ser afrouxado para manutenção
— Conjuntos de eletrodomésticos e HVAC - fiação interna em pinos de compressor e de motor de ventilador a 75/105 °C
— Chicotes automotivos e off-highway - cabos de terra e circuitos próximos à bateria, em que a vibração descarta o garfo aberto
— Quadros de distribuição - ligações de neutro e terra em pinos de barramento, crimpadas a partir da fita em aplicador automático
