Lâmina de corte em V de tungstênio 508

📅 2025-04-30 👁️ 402
  • Modelo do Produto: 508

  • Especificações

    Modelo: 508
    Personalização: De acordo com fio ou desenho do cliente
    Tipo de Lâmina: Lâmina de corte e decapagem, lâmina de tungstênio
    Aplicação: Máquinas de corte e descascar fios, máquinas pneumáticas
  • Solicite um Orçamento

O modelo 508 é uma lâmina de corte e descascamento com perfil em V, em tungstênio, utilizada em máquinas de cortar e descascar cabos na produção de chicotes. É montada em par no porta-lâmina, fecha sobre o cabo e corta o isolamento em um entalhe em V antes do curso de arranque.

O fio de corte é de tungstênio, aplicado como ponta inserida no vértice do V, e não formado pelo desbaste do corpo até um canto. Isso concentra o material resistente ao desgaste apenas onde ele encontra o isolamento e mantém o ângulo de corte constante durante a afiação. A forma em V corta pelos dois lados ao mesmo tempo, o que produz um ombro limpo em cabo de alimentação redondo e em cabo plano sem esmagar o condutor.

É compatível com a máquina de cortar e descascar 508 e com porta-lâminas equivalentes que aceitam lâmina plana com furo oblongo de fixação. A foto mostra duas larguras de corpo, uma estreita e uma larga, e a lâmina é fabricada conforme a especificação do cabo ou do desenho do cliente. A substituição é feita em par quando o vértice do V perde o corte.

Principais características

1. Fio de corte: tungstênio, inserido no vértice do V, de modo que o material resistente ao desgaste fica onde corta.

2. Perfil: faca em V, cortando pelos dois lados do cabo para produzir um ombro de isolamento reto.

3. Condição do fio: afiado, resistente ao desgaste e antiaderente, para que o PVC amolecido não se acumule na face.

4. Montagem: furo oblongo, que permite regular a profundidade e alinhar a lâmina no porta-lâmina.

5. Larguras: fornecida em duas larguras de corpo, estreita e larga, conforme a foto do produto.

6. Fabricação sob medida: a geometria da lâmina é feita conforme a especificação do cabo ou do desenho do cliente.

Especificações técnicas

ParâmetroEspecificação
Modelo508
TipoLâmina para máquina de cortar e descascar
PerfilFaca em V
MaterialTungstênio
FioPonta de tungstênio inserida (foto)
Larguras do corpoDuas larguras, estreita e larga (foto)
MontagemFuro oblongo (foto)
PersonalizaçãoConforme especificação do cabo ou do desenho
AplicaçãoCorte e descascamento de cabos em chicotes industriais

Aplicações

— Máquinas de cortar e descascar 508: entalhe do isolamento e arranque em cabo de alimentação redondo.

— Descascamento de cabo plano e em fita, em que a forma em V corta as duas bordas sem esmagar os condutores.

— Linhas de chicote com cabo flexível de isolação em PVC, em que a face antiaderente reduz o acúmulo entre trocas.

— Substituição de lâminas em V desgastadas, em par, em máquinas com porta-lâmina de furo oblongo.

— Fornecimento de lâminas sob medida para cabos fora da faixa padrão de largura, fabricadas conforme desenho.

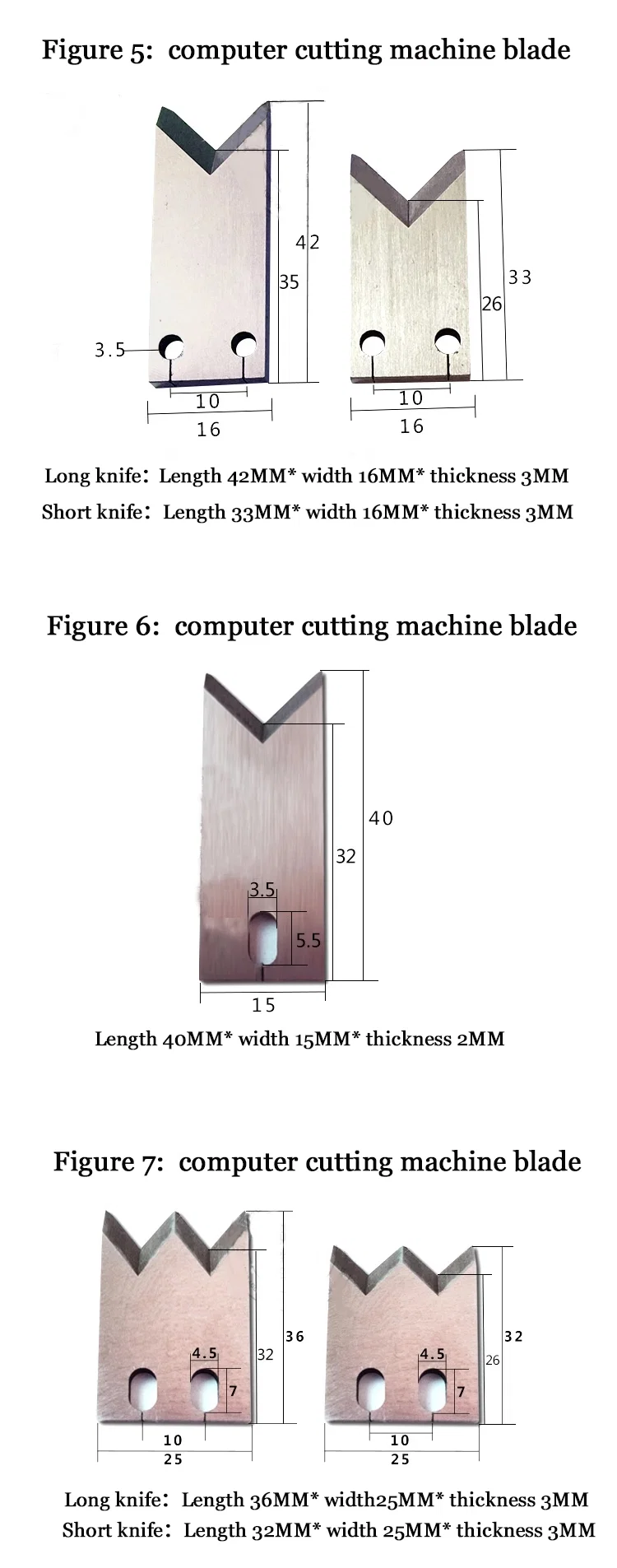

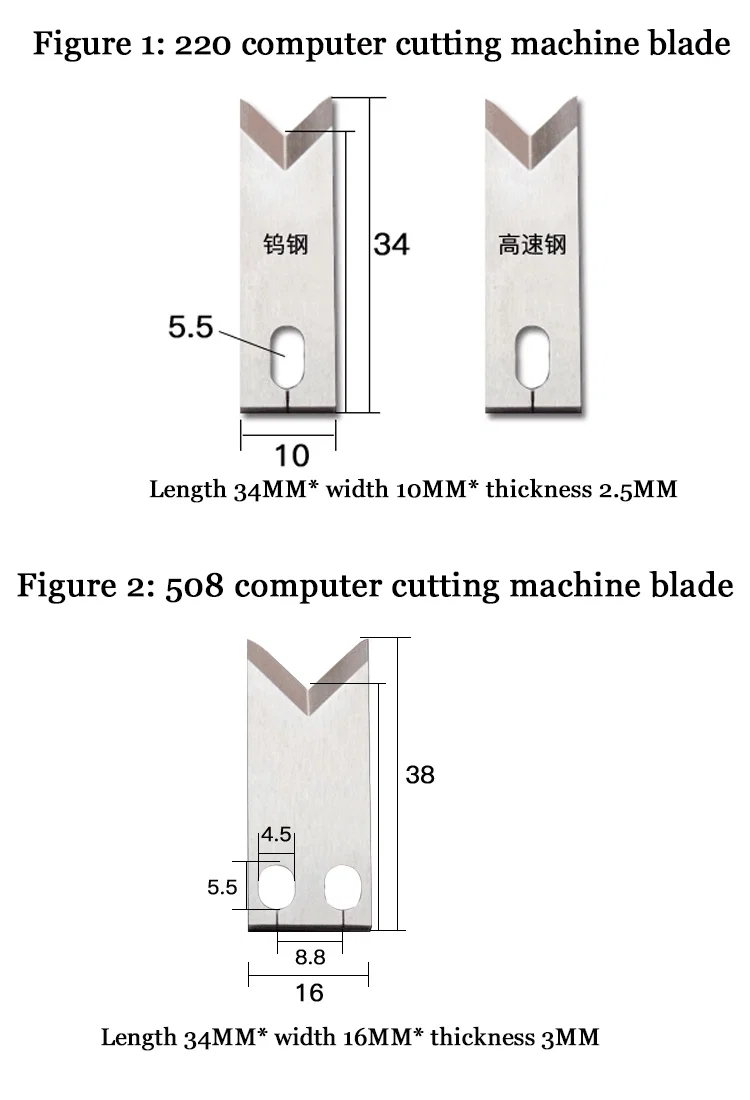

Blade drawings for 220 and 508 cutting machine blades, 34 mm longDimension drawings of 37 mm cutting blades in 15 mm and 18 mm widthsDimension drawings of long and short V-edge blades in five sizes
