Máquina de cortar, descascar e amarrar cabos WPM-CRT-03M

📅 2025-04-29 👁️ 2,034
  • Modelo do Produto: WPM-CRT-03M

  • Especificações

    Modelo: WPM-CRT-03M
    Tipo: Máquina totalmente automática de processamento de cabos
    Funções: Corte, decapagem, enrolamento e amarração
    Comprimento de corte: Personalizável
    Comprimento de decapagem: Personalizável
    Forma de enrolamento: Círculo
    Passo de enrolamento: 50-300mm (personalizável)
    Número de bobinas de enrolamento: Ajustável
    Comprimento da braçadeira: Personalizável
    Número de bobinas de fio de ligação: Ajustável (sugere-se 3 círculos)
    Tipo de núcleo: Metálico com revestimento sintético
    Diâmetro de ligação: Personalizável
    Tensão: AC 220V, 50 Hz/60 Hz
    Velocidade de enrolamento: 2-8 loop/s
    Painel de operação: Tela sensível ao toque
  • Solicite um Orçamento

A WPM-CRT-03M executa quatro operações em um só chassi: corte por metro, descascamento nas duas pontas, enrolamento circular e amarração. Os comprimentos de corte e de descascamento são definidos por pedido, o passo de enrolamento vai de 50-300 mm, o número de voltas é ajustável, e a bobina é fechada com uma amarração de núcleo metálico revestida de pele sintética. A velocidade de enrolamento é de 2-8 voltas por segundo.

Quando as etapas são divididas entre máquinas, o cabo é medido em um cortador, descascado em um descascador separado e depois enrolado e amarrado à mão, e as pontas desencapadas ficam expostas ao manuseio em cada transferência. A 03M descasca e enrola na mesma passagem, de modo que as pontas nuas são formadas uma vez e a bobina é amarrada imediatamente. As receitas são inseridas e recuperadas pela tela sensível ao toque, o que torna práticas as séries curtas personalizadas.

É o único modelo do grupo que descasca as duas pontas como parte do ciclo de enrolar e amarrar; os demais cortam e amarram sem descascar, ou descascam em operação separada. É também o único que usa amarração de núcleo metálico com pele sintética em vez de fita ou arame torcido, o que mantém uma bobina rígida sem que a amarração relaxe. Comprimento de corte, comprimento de descascamento e diâmetro de amarração são todos personalizados, de modo que a máquina é especificada para uma família de produtos, e não para um único comprimento.

Principais características

1. Quatro operações em uma passagem: corte por metro, descascamento duplo, enrolamento circular e amarração sem reposicionar o cabo.

2. Comprimentos de corte e de descascamento personalizados: ambos inseridos na tela por pedido, com passo de enrolamento de 50-300 mm.

3. Número de voltas ajustável: definido por feixe, enrolado em forma circular com cabeça e cauda livres.

4. Velocidade de enrolamento de 2-8 voltas/s: a produção é definida pelo número de voltas, e não por uma cadência fixa.

5. Amarração de núcleo metálico com pele sintética: amarração conformada em vez de fita, o que mantém a amarração firme em bobina rígida.

6. Tela sensível ao toque com receitas armazenadas: troca entre famílias de cabos sem reajuste mecânico.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-CRT-03M
Comprimento de cortePersonalizado
Comprimento de descascamentoPersonalizado
Formato de enrolamentoForma circular
Passo de enrolamento50-300 mm, personalizado
Número de voltasAjustável
Tipo de amarraçãoNúcleo metálico com pele sintética
Diâmetro de amarraçãoPersonalizado
TensãoAC 220 V, 50/60 Hz
Velocidade de enrolamento2-8 voltas/s
Painel de operaçãoTela sensível ao toque

Aplicações

— Conjuntos de cabo de força: cabos cortados sob pedido, descascados nas duas pontas, enrolados e amarrados antes da montagem de plugue e conector.

— Extensões e réguas de tomadas: caudas descascadas para blocos de terminais, agrupadas para caixas de varejo.

— Cabos de alimentação de eletrodomésticos: pontas descascadas prontas para crimpagem na estação de montagem do aparelho.

— Condutores de iluminação e luminárias: cabos de alimentação descascados e enrolados para montagem da luminária.

— Cabo de controle industrial: condutores multipolares cortados e descascados conforme programação, amarrados em bobinas contadas.

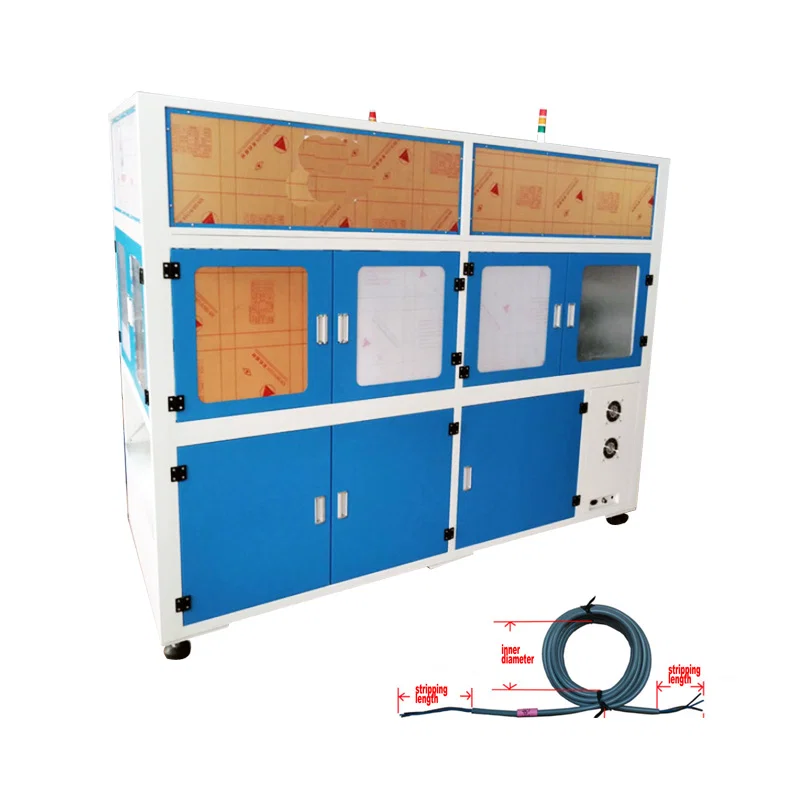

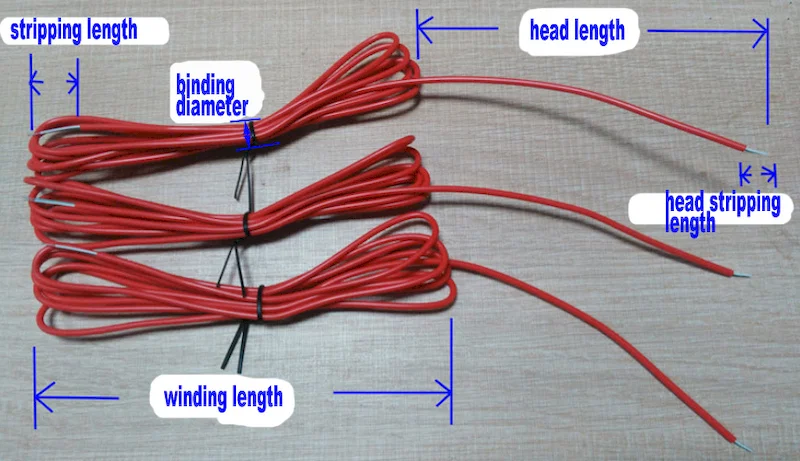

Gabinete da máquina automática de cortar, descascar, enrolar e amarrar cabos WPM-CRT-03MDiagrama identificando comprimentos de cabeça, cauda e descascamento de um cabo de força enroladoTrês bobinas de fio vermelho identificadas com comprimento de enrolamento e diâmetro de amarração
