Dispensador de cola AB de 3 eixos com controle JW-GL03

📅 2025-04-30 👁️ 1,775
  • Modelo do Produto: JW-GL03

  • Especificações

    Tipo: Sistema Automático de Dispensação de Cola AB
    Eixos: 3
    Aplicações: Pontos, tiras, arcos e padrões
    Compatibilidade: Gráficos de computador, arquivos PLT, TCF, código G
    Colas Adequadas: Anaeróbico, Cianoacrilatos, Resina Epóxi, Silicones, Cola UV, Cola AB, Adesivo de Poliuretano
    Setores: Eletrônicos, eletrodomésticos, componentes automotivos, produtos digitais, embalagem de baterias
  • Solicite um Orçamento

O JW-GL03 é uma máquina dispensadora de cola AB de três eixos construída em torno de um sistema dedicado de controle de dispensa. Ela programa pontos, faixas, arcos e padrões fechados em superfícies planas e curvas e aceita arquivos PLT, TCF e G-code, além de gráficos de computador, de modo que um desenho pode servir de base para o caminho.

A dispensa manual de dois componentes vincula o resultado ao operador: a largura do cordão acompanha a velocidade da mão, e o adesivo misturado começa a curar antes de o padrão terminar. O GL03 executa o caminho a partir do sistema de controle e dosa cola AB, epóxi, silicone, cola UV, cianoacrilato, selante e adesivo condutivo pelo cabeçote, de modo que o cordão segue as mesmas coordenadas em todas as peças. A proteção com intertravamento sobre a válvula mantém as mãos fora da zona de dispensa enquanto os eixos se movem.

O GL03 difere do GL01 e do GL02 pelo controle, não pelos eixos. O GL01 é um robô de bancada alimentado por seringa, com regulador de pressão e sem controlador dedicado; o GL02 é a máquina bicomponente de piso, com dosagem 10:1 e dois tanques; o GL03 é a máquina de bancada com sistema de controle de dispensa em três eixos, entrada de gráficos de computador e duas plataformas de fixação na base.

Principais características

1. O sistema de controle de dispensa em três eixos programa pontos, faixas, arcos e padrões, de modo que o caminho fica armazenado no controlador em vez de ser ensinado peça a peça.

2. Suporte a arquivos PLT, TCF, G-code e gráficos de computador, permitindo usar um desenho em CAD como caminho de dispensa.

3. Movimento em três eixos sobre planos e superfícies curvas, seguindo contornos que um dispensador de altura fixa não alcança.

4. Sete famílias de adesivos em um único cabeçote: cola AB, resina epóxi, silicone, cola UV, cianoacrilato, selante e adesivo condutivo.

5. Duas plataformas de fixação na base, oferecendo duas posições de alojamento de peça dentro do envelope de trabalho.

6. Proteção com intertravamento sobre a válvula de dispensa, com parada de emergência na base, mantendo a zona de dispensa fechada enquanto os eixos se movem.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-GL03
Tipo de máquinaMáquina dispensadora de cola AB de 3 eixos, estrutura de bancada
Sistema de controleSistema de controle de dispensa em 3 eixos
ProgramaçãoPontos, faixas, arcos e padrões, programação de caminho de alta precisão
Suporte de arquivosPLT, TCF, G-code, gráficos de computador
Compatibilidade de superfíciePlanos e superfícies curvas
AdesivosCola AB, resina epóxi, silicone, cola UV, cianoacrilato, selante, adesivo condutivo
Fixação da peçaDuas plataformas de fixação na base
AplicaçõesComponentes eletrônicos, PCB, sensores, relés, peças automotivas, eletrodomésticos, embalagem de baterias

Aplicações

— Colagem de placas PCB: pontos e faixas de cola AB ou epóxi em componentes montados na placa e nas bordas de reforço.

— Montagem de sensores e relés: padrões de adesivo condutivo ou selante em carcaças, aplicados a partir de um contorno armazenado.

— Eletrônica automotiva: colagem de conectores e carcaças em superfícies curvas, onde um cabeçote de altura fixa não consegue acompanhar.

— Embalagem de pacotes de bateria: faixas de epóxi estrutural entre suportes de células e quadros de módulos.

— Controles de eletrodomésticos: padrões de selante e cola UV em janelas de visor e carcaças de interruptores.

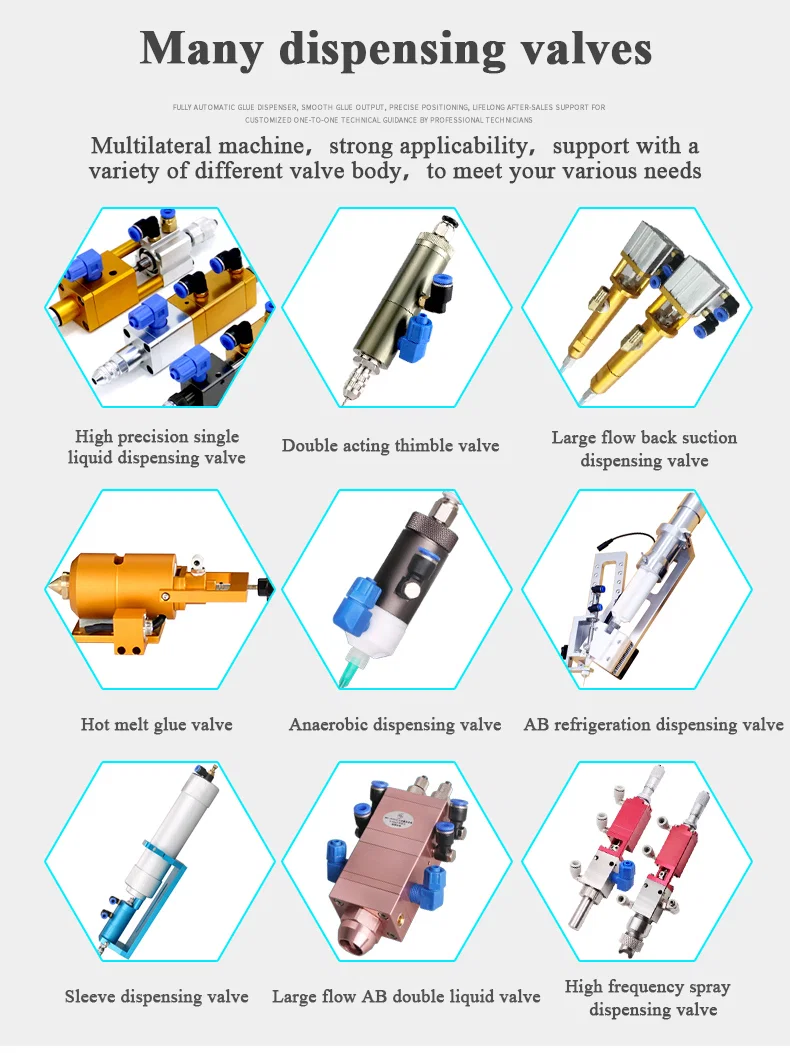

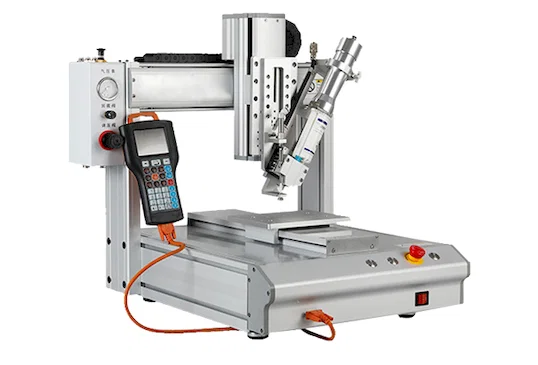

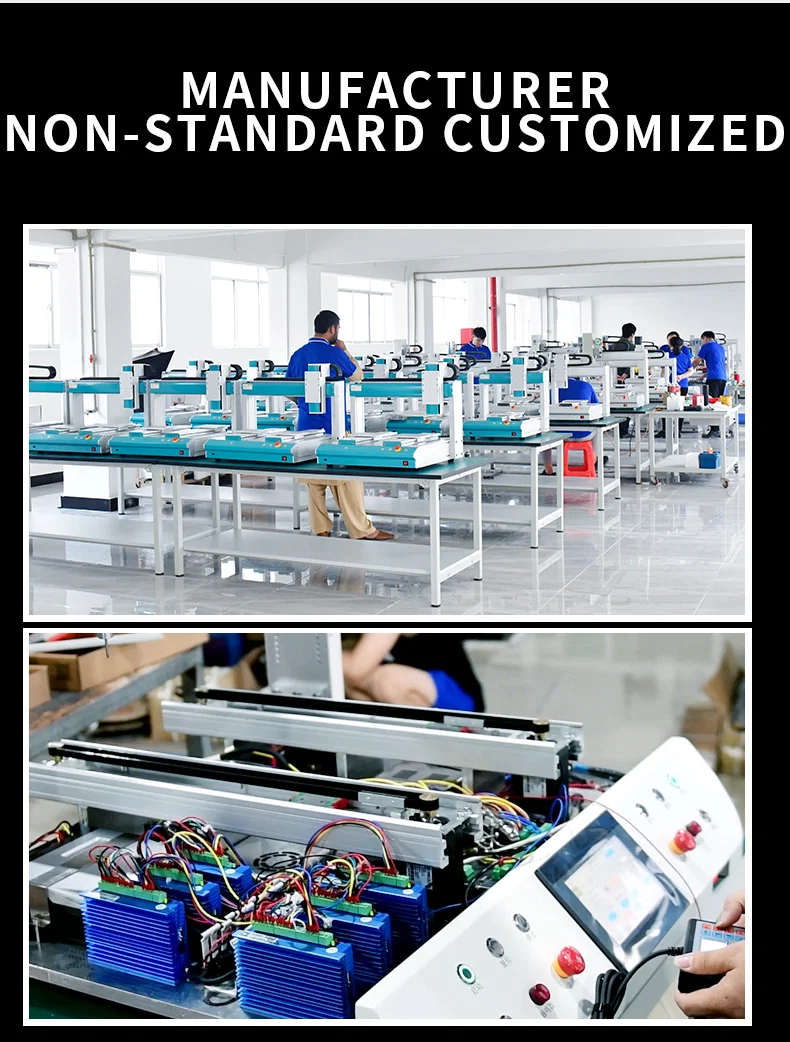

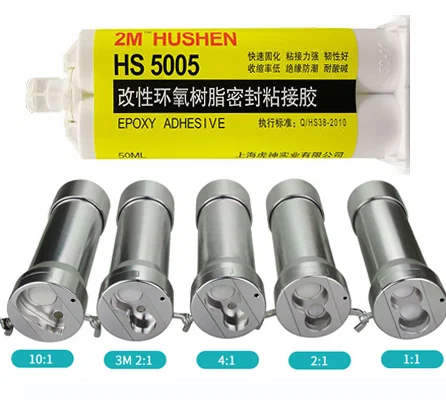

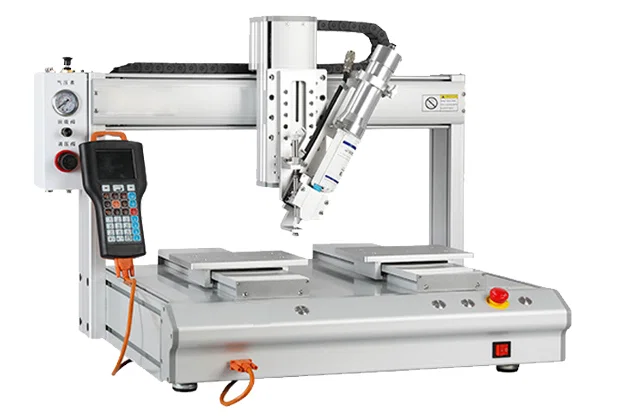

Three-axis AB glue dispensing machine with teach pendant, front viewAB glue dispensing machine with two work platforms and mixing valveSide view of automatic glue dispensing robot with pneumatic control boxHandheld teach pendant keypad close-ups for glue dispensing programming2M HS500 epoxy adhesive cartridge with 10:1, 2:1, 4:1 and 1:1 mixing tubesGrid of dispensing valves: single liquid, double acting, hot melt and sprayApplication collage of glue dispensing on phone housings, LED boards and PCBsFactory line of glue dispensing machines being assembled and wired
