Lâminas pneumáticas para descascar cabos JW-BL06

📅 2025-04-30 👁️ 147
  • Modelo do Produto: JW-BL06

  • Especificações

    Tipos de Lâmina: Faca Redonda, Faca V, Faca Plana
    Diâmetro Faca Redonda: 2,0-14 mm
    Intervalo Lâmina 0,5 mm: 2,0-10 mm
    Intervalo Lâmina 1,0 mm: 1,0 mm
    Aplicação Faca V: Fios abaixo de 4,0 mm
    Conjunto: 2 peças por máquina
  • Solicite um Orçamento

O JW-BL06 é um conjunto de lâminas pneumáticas de descascamento para máquinas de descascar horizontais 305, 310 e 315. É fornecido com duas peças por conjunto, e o par é escolhido pelo diâmetro externo do cabo a descascar, de modo que uma oficina mantém um par por faixa de bitola que processa.

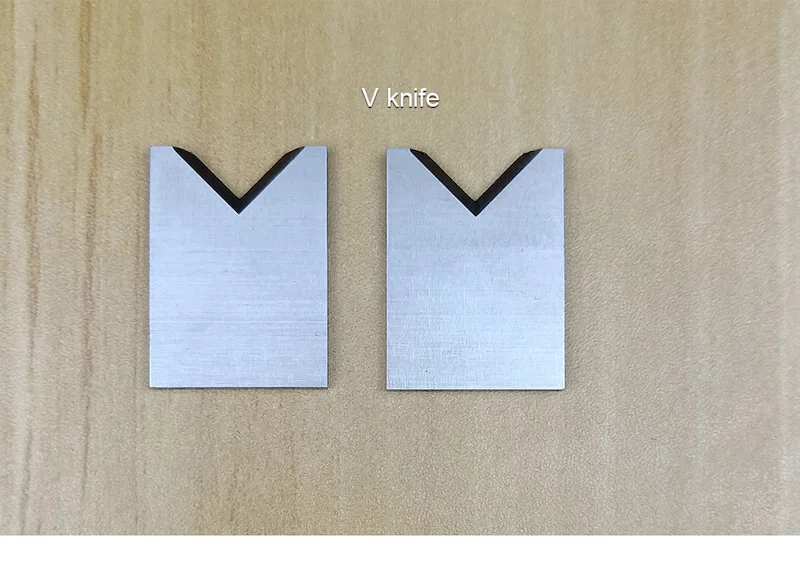

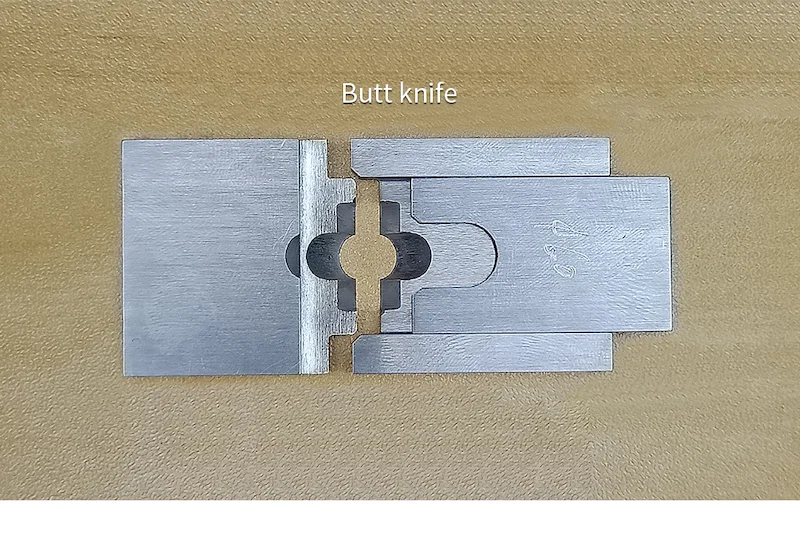

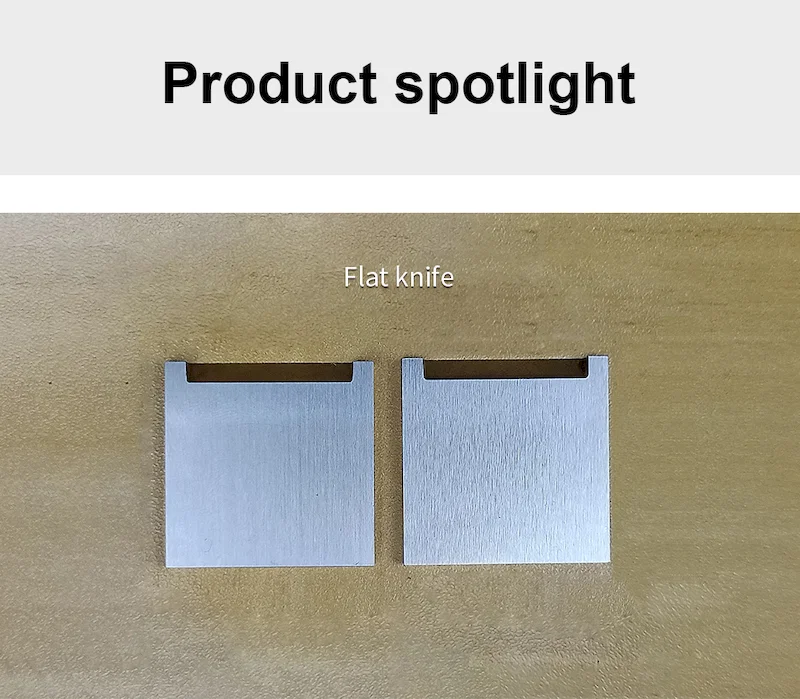

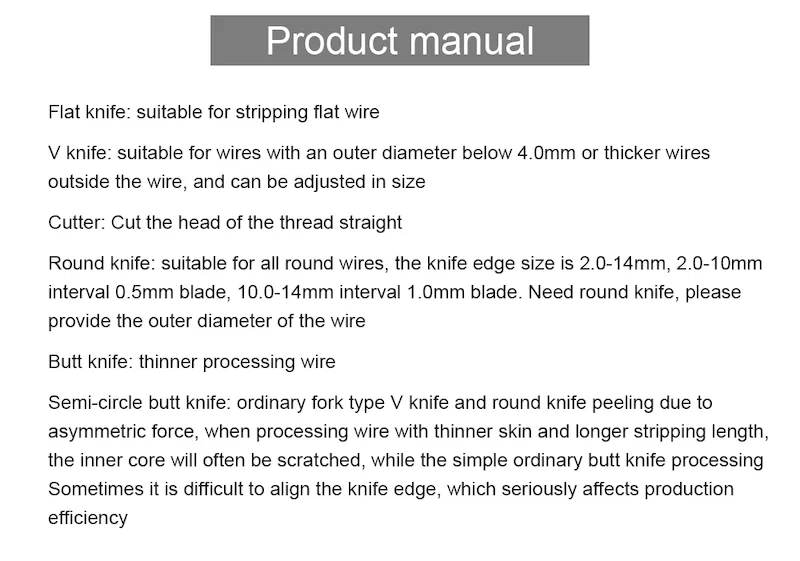

As facas redondas são graduadas de 2,0 a 14 mm: intervalos de 0,5 mm entre 2,0 e 10 mm, e intervalos de 1,0 mm até 14 mm. Essa gradação é o ponto do conjunto — o entalhe precisa corresponder de perto ao feixe de condutores, caso contrário a lâmina corta os fios em cabo fino e deixa uma rebarba em cabo grosso. As facas em V são usadas abaixo de 4,0 mm de diâmetro externo, onde o entalhe deve acompanhar o cabo em vez de fechar em torno dele. As facas plana, de topo e de topo semicircular completam a linha para cabo plano e para requisitos de corte quadrado.

As lâminas entram na cabeça pneumática existente das máquinas 305, 310 e 315 e são substituídas em par quando o entalhe perde o corte ou quando a linha muda de bitola. A foto mostra os quatro perfis de trabalho lado a lado, com uma faca redonda marcada para 4,0 mm.

Principais características

1. Tipos de lâmina: facas redonda, em V, plana, de topo e de topo semicircular em uma única linha, cobrindo cabo redondo e plano.

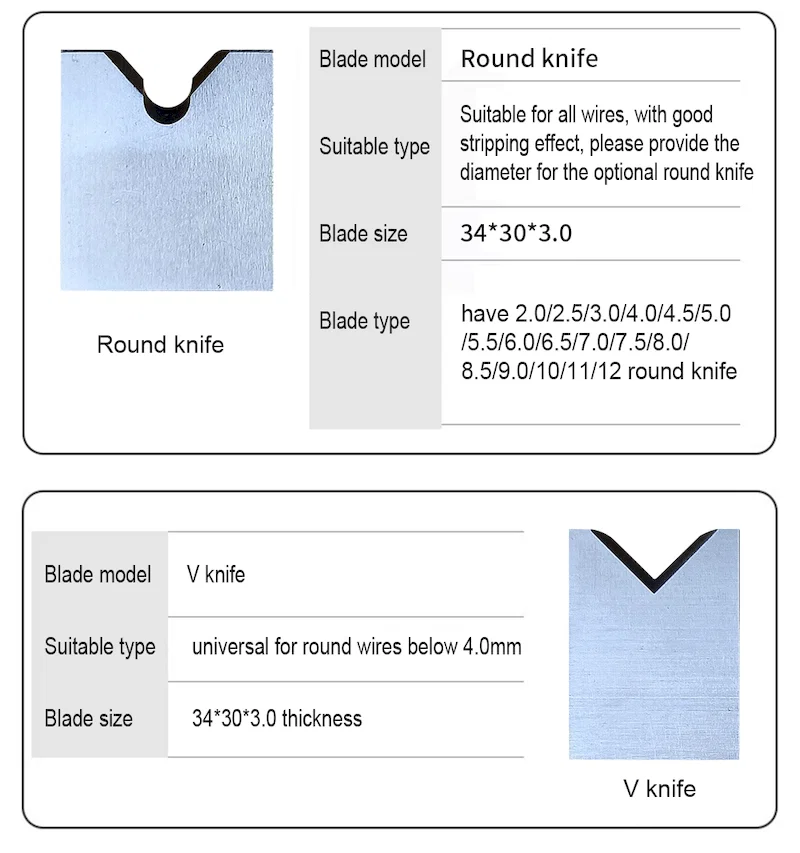

2. Faixa da faca redonda: 2,0 a 14 mm de diâmetro externo, em passos de 0,5 mm até 10 mm e de 1,0 mm acima disso.

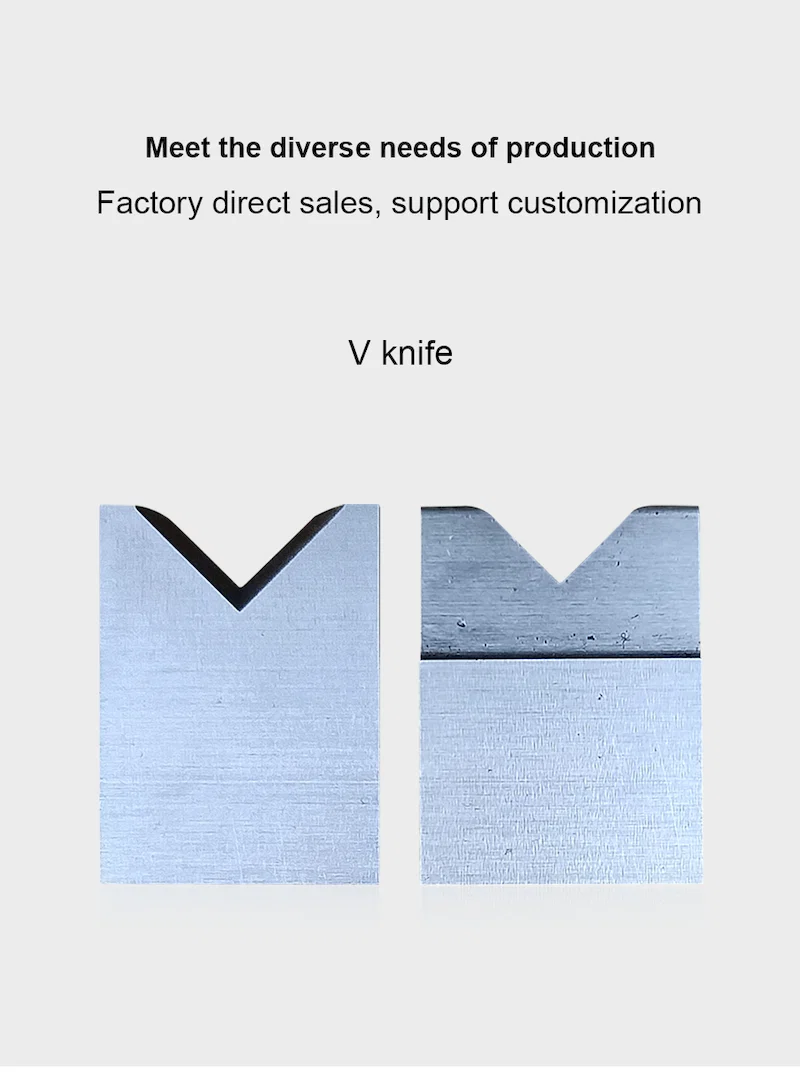

3. Faixa da faca em V: para cabo abaixo de 4,0 mm de diâmetro externo, onde um entalhe fechado cortaria em excesso.

4. Fornecimento em par: duas peças por conjunto, de modo que as duas metades da cabeça são renovadas juntas.

5. Compatibilidade: fabricadas para a cabeça de descascamento pneumática das máquinas horizontais 305, 310 e 315.

6. Cobertura de cabo: cabo plano, cabo redondo e cabo fino de processamento, incluindo as medidas gravadas na face da lâmina.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-BL06
Conteúdo do conjunto2 peças por conjunto
Tipos de lâminaFaca redonda, faca em V, faca plana, faca de topo, faca de topo semicircular
Faixa da faca redonda2,0-14 mm de diâmetro externo
Passos da faca redonda0,5 mm (2,0-10 mm), 1,0 mm (10,1-14 mm)
Faixa da faca em VAbaixo de 4,0 mm de diâmetro externo
CompatibilidadeMáquinas de descascar horizontais 305, 310, 315
AplicaçãoDescascamento de cabo plano, cabos redondos e cabo fino de processamento

Aplicações

— Máquinas de descascar horizontais 305, 310 e 315: descascamento pneumático de cabo de alimentação redondo e fio de montagem.

— Cabo plano em fita e cabo de alimentação plano, com os perfis plano e de topo para corte quadrado.

— Cabo fino de processamento abaixo de 4,0 mm, em que a faca em V produz um entalhe controlado em vez de um corte fechado.

— Linhas que trocam a bitola entre pedidos, em que o par é substituído pela medida de entalhe correspondente.

— Substituição de lâminas desgastadas ou que cortaram em excesso após um erro de medida ter danificado os fios.
