Kit de molde e lâminas Dupont 2.0/2.54 JW-AP28
Kit de molde e lâminas Dupont 2.0/2.54 JW-AP28 Thumb

Kit de molde e lâminas Dupont 2.0/2.54 JW-AP28

📅 2025-04-30 👁️ 1,208
  • Modelo do Produto: JW-AP28

  • Especificações

    Compatibilidade: Terminais Dupont 2.0 e 2.54
    Tipo de Ferramenta: Prensas de latão e lâminas de precisão
    Aplicação: Crimpagem, decapagem e corte de cabos
    Componentes Incluídos: Moldes, lâminas aplicadoras, lâmina Otp, lâmina stripper
  • Solicite um Orçamento

O JW-AP28 é um kit de molde e lâminas para terminais Dupont 2.0 e 2.54, os pequenos conectores de placa usados em fiação em fita e de equipamentos. O kit fornece a matriz de prensagem em latão junto com as lâminas que trabalham ao lado dela: uma lâmina OTP, uma lâmina de descascamento e uma lâmina de corte de cabo. É usado em máquinas de descascar fios e em máquinas de cortar cabos já preparadas para esta família de terminais.

A matriz é de latão. Em um terminal tão pequeno, a força de crimpagem é baixa e o nicho faz a maior parte do trabalho, de modo que uma matriz de latão mantém uma cavidade polida e limpa e é mais fácil de reusinar que um bloco de aço temperado. As lâminas são as peças mais duras: a lâmina OTP conforma o terminal, a lâmina de descascamento abre a isolação e a lâmina de corte esquadreja a extremidade do cabo. Na foto, o kit está disposto como seis punções superiores contra seis matrizes inferiores, cada punção com um furo de montagem redondo e um pescoço estreito acima do perfil de crimpagem, e cada matriz um bloco com dois furos de fixação e um nicho rebaixado.

Os passos de 2.0 e 2.54 usam nichos diferentes e não são intercambiáveis, portanto os kits são pedidos por família de terminal e por modelo de máquina. Um kit é normalmente adquirido quando a máquina é reinstrumentada para um novo conector de placa, ou quando o nicho de uma ferramenta existente se desgastou e as asas de crimpagem deixaram de dobrar de forma simétrica.

Principais características

1. Cobertura de terminais: Dupont 2.0 e 2.54, os dois passos usados em trabalhos de chicote de placa e em fita

2. Matriz de prensagem em latão: cavidade polida adequada à baixa força de crimpagem de um terminal pequeno e reusinável quando desgastada

3. Três funções de lâmina em um kit: lâmina OTP para conformação, lâmina de descascamento para a isolação e lâmina de corte para a extremidade do cabo

4. Metades superior e inferior emparelhadas: seis pares de punção e matriz são fornecidos em conjunto, mostrados emparelhados na foto

5. Corpo de lâmina compacto: furo de montagem redondo em pescoço estreito acima do perfil de crimpagem, dimensionado para os pequenos porta-ferramentas dessas máquinas

6. Aplicação: especificado para máquinas de descascar fios e de cortar cabos, pedido conforme o modelo da máquina e o código do terminal

Especificações técnicas

ParâmetroEspecificação
ModeloJW-AP28
ItemKit de molde e lâminas para crimpagem de terminais Dupont
Terminais compatíveisDupont 2.0 e 2.54
MaterialMatriz de prensagem em latão
Tipos de lâminaLâmina OTP, lâmina de descascamento, lâmina de corte de cabo
Disposição do conjuntoPunção superior e matriz inferior em pares emparelhados (foto)
AplicaçãoMáquinas de descascar fios, máquinas de cortar cabos

Aplicações

— Crimpagem de terminais Dupont 2.0 em máquinas de descascar preparadas para conectores de placa

— Crimpagem de terminais Dupont 2.54 na mesma família de máquinas, com o nicho de matriz correspondente

— Chicotes de fita e de equipamentos, em que o terminal é crimpado após o corte e o descascamento do cabo no mesmo ciclo

— Reinstrumentação de uma máquina para um novo conector de placa, em que se troca o kit completo e não apenas a matriz

— Substituição de um nicho desgastado em ferramenta Dupont existente, quando as asas de crimpagem deixam de dobrar de forma uniforme

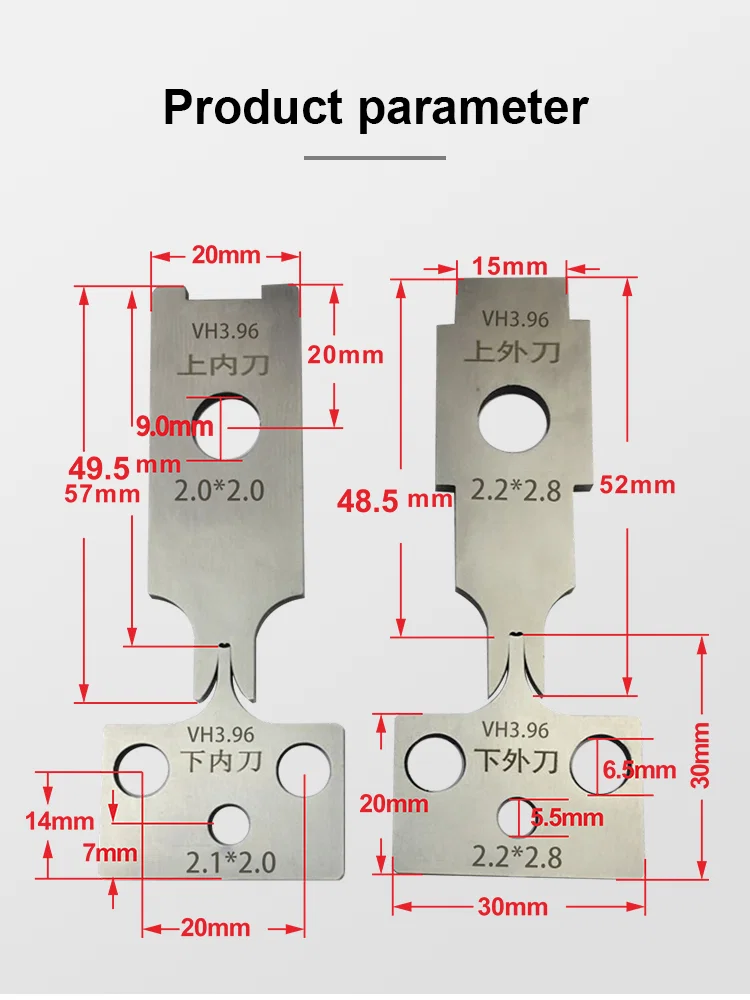

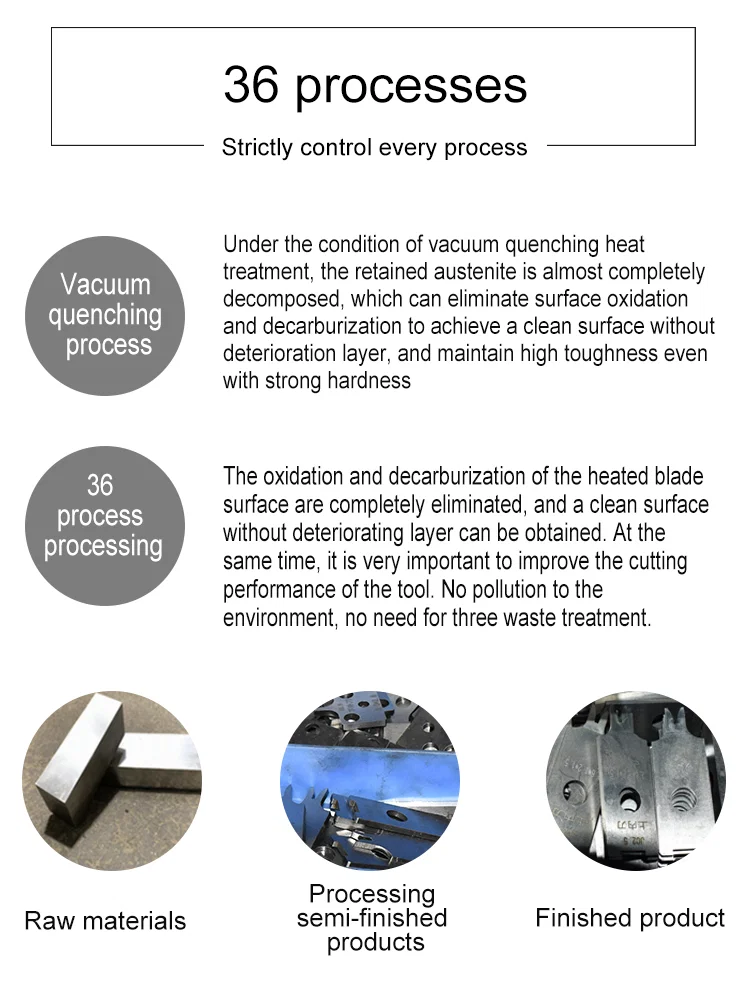

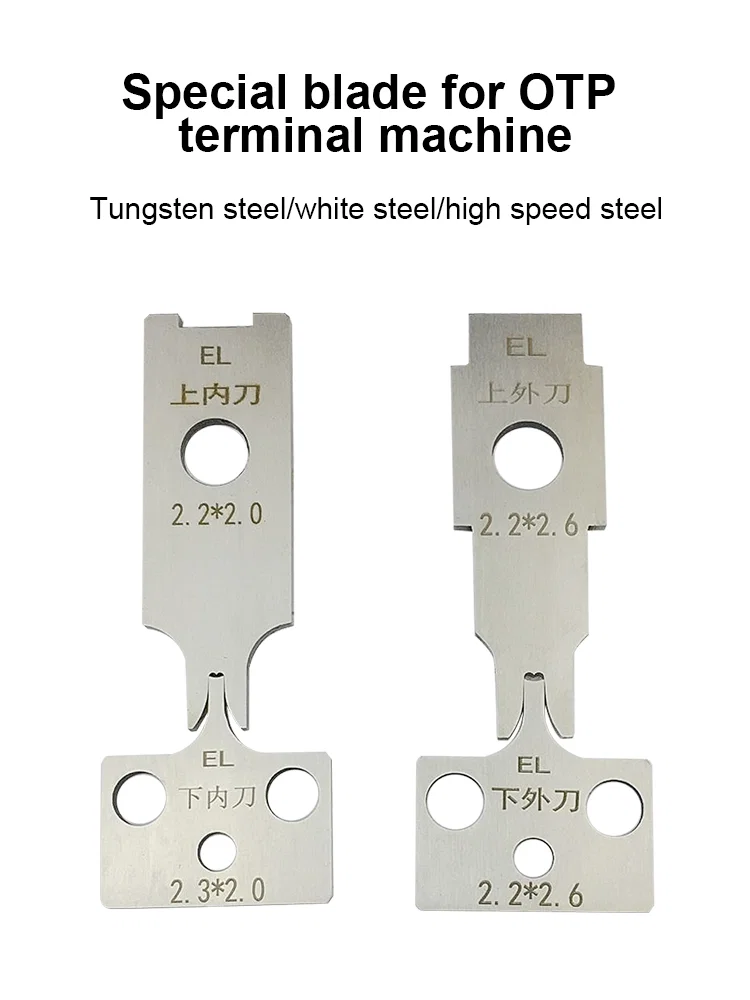

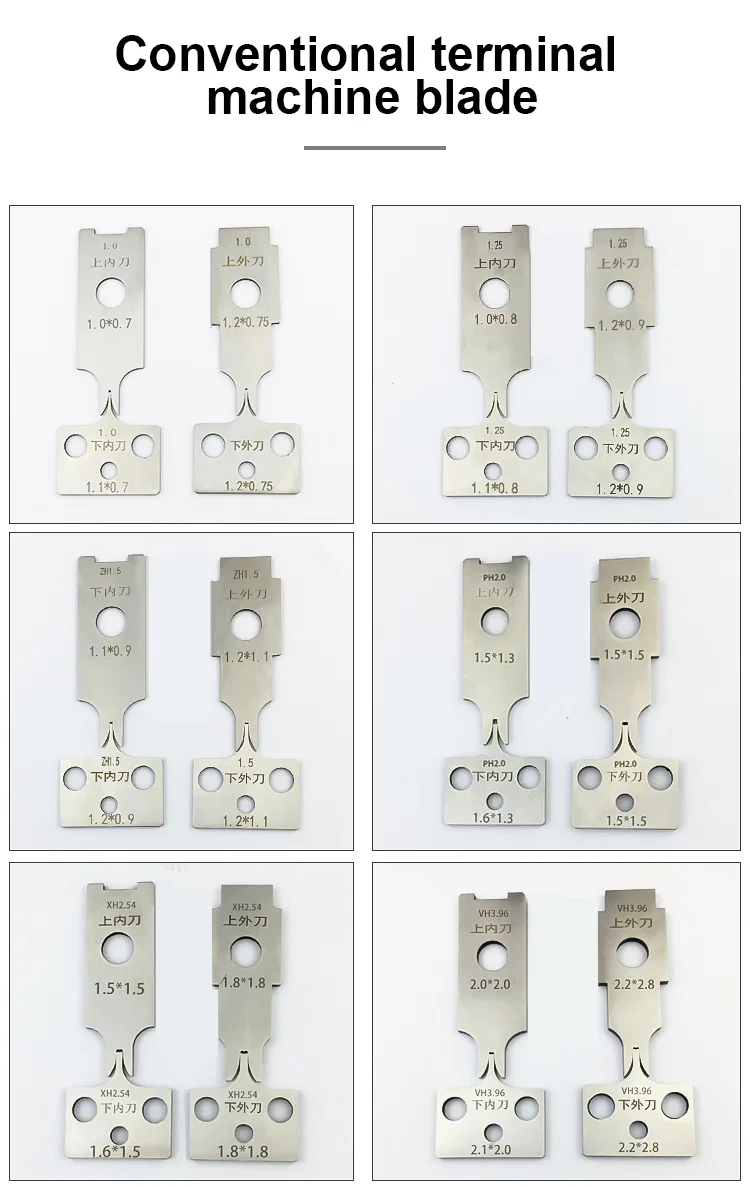

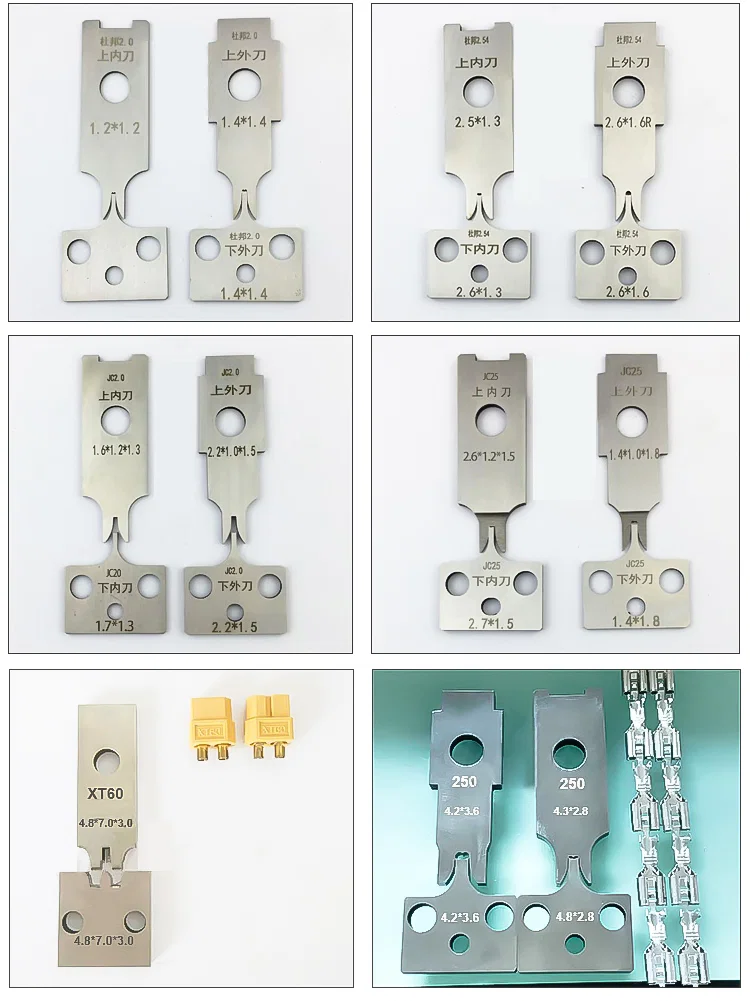

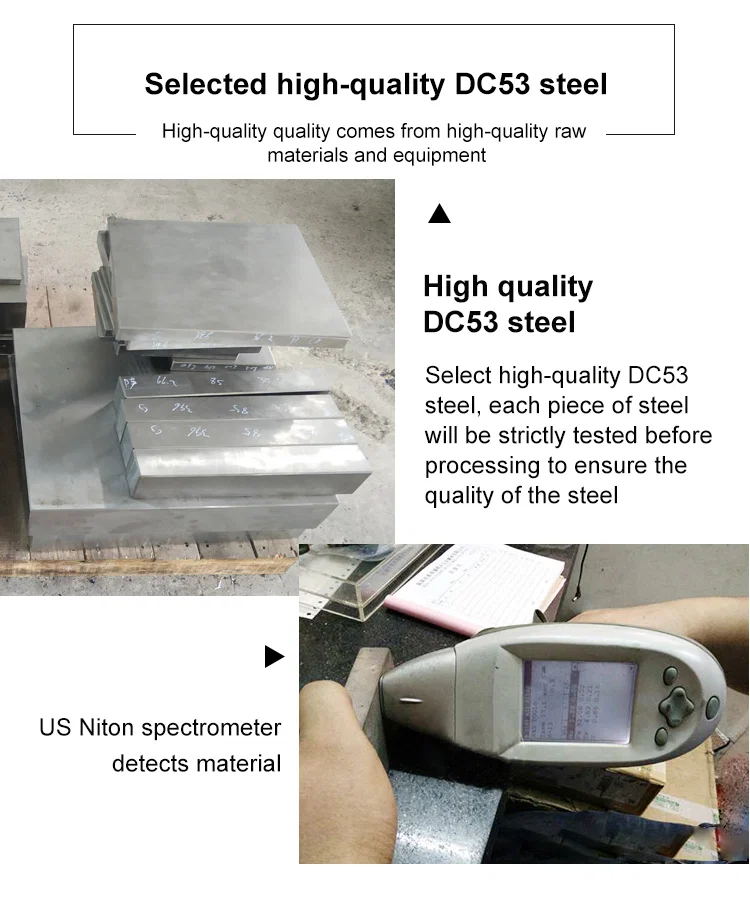

Par de lâminas EL do JW-AP28 marcado como corte interno 2.2x2.0 e externo 2.2x2.6Desenho dimensional das lâminas VH3.96 do JW-AP28 com alturas de 49,5 mm e 52 mmChapas de aço DC53 empilhadas verificadas com espectrômetro NitonPágina de 36 processos: texto sobre têmpera a vácuo com fotos de lâminas brutas, semiacabadas e acabadasSeis pares de lâminas convencionais identificados como 1.0, 1.25, ZH1.5, PH2.0, XH2.54 e VH3.96Grade de seis conjuntos adicionais de lâminas para terminais EL e VHGrade de lâminas com moldes para terminais DuPont 2.0, DuPont 2.54, JC20, JC25, XT60 e 250Caixas azuis de lâminas de descascar a granel prontas para envio
