Lâmina de descascamento em metal duro V JW-BL20
Lâmina de descascamento em metal duro V JW-BL20 Thumb

Lâmina de descascamento em metal duro V JW-BL20

📅 2025-04-30 👁️ 2,587

O JW-BL20 é uma lâmina de descascamento em metal duro para máquinas de corte e descascamento, que cortam o cabo no comprimento e descascam a extremidade no mesmo ciclo. É o elemento de corte da estação de descascamento e é fornecida como lâmina de reposição para a máquina, em carboneto de tungstênio.

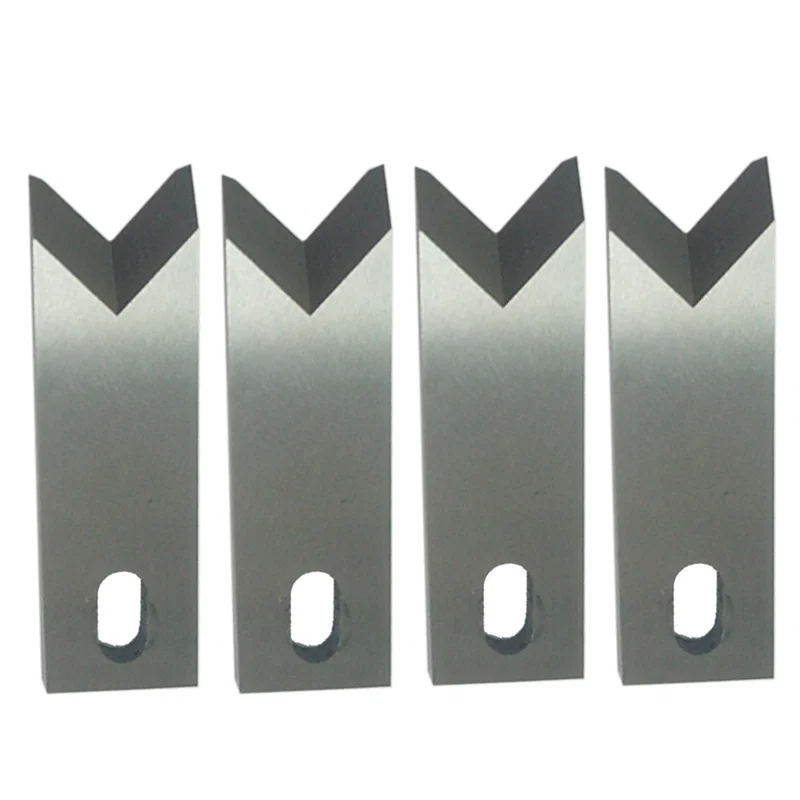

A lâmina é uma placa plana estreita com um único nariz em V e uma ranhura arredondada na base. O V é retificado como dois flancos que se encontram em uma ponta, de modo que a lâmina fecha sobre a isolação pelos dois lados e corta em torno do condutor em vez de arrastar através dele; a faixa de tom dourado na extremidade de corte marca a seção retificada contra o corpo liso. O metal duro é o grau especificado, necessário para a ponta em V em isolações com carga ou abrasivas, e em máquina que opera a mesma bitola por um turno longo. As quatro lâminas da foto são idênticas, e é assim que são fornecidas: um perfil, substituído como lâmina única.

A lâmina é pedida para a máquina de corte e descascamento e para a faixa de cabo em uso, já que a abertura em V precisa corresponder ao cabo. É trocada quando os flancos mostram uma faixa brilhante de desgaste, quando a ponta arredonda, ou quando as pontas descascadas passam a puxar fios de um lado. A ranhura única na base permite ajustar a profundidade da lâmina no suporte antes de apertar o parafuso, de modo que o comprimento de descascamento não precisa ser reestabelecido após a troca.

Principais características

1. Corpo em metal duro: grau indicado para isolações com carga e abrasivas e para regimes longos em uma única bitola.

2. Nariz em V único: dois flancos retificados se encontram em uma ponta, de modo que o corte fecha em torno do condutor em vez de puxar através dele.

3. Ranhura arredondada na base: a lâmina é ajustada em profundidade no suporte antes de apertar o parafuso, o que repete o comprimento de descascamento.

4. Faixa de corte retificada: a seção de tom dourado no nariz marca a extremidade afiada contra o corpo liso, visível na foto.

5. Um perfil, uma peça: a lâmina é fornecida como reposição única, sem conjunto a combinar.

6. Encaixe em máquina de corte e descascamento: feita para a estação de descascamento dessas máquinas, no corte do cabo e no descascamento da isolação.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-BL20
ItemLâmina de descascamento em metal duro
MaterialCarboneto de tungstênio
Forma do gumeNariz em V único, dois flancos retificados (foto)
FixaçãoUma ranhura arredondada na base (foto)
FunçãoCorte do cabo e descascamento da isolação
CompatibilidadeMáquinas de corte e descascamento

Aplicações

— Máquinas de corte e descascamento que cortam o cabo no comprimento e descascam a extremidade em um ciclo.

— Cabos elétricos com isolação com carga ou abrasiva, onde o metal duro preserva a ponta em V.

— Regimes longos em uma bitola fixa, onde o mesmo perfil de lâmina é mantido na cabeça.

— Linhas de chicotes que descascam cabo unipolar, onde o corte em V em torno do condutor mantém os fios intactos.

— Substituição quando os flancos mostram faixa de desgaste ou as pontas descascadas começam a puxar fios.

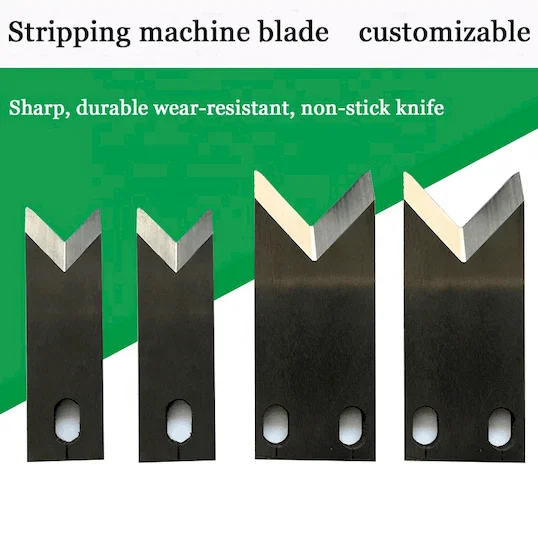

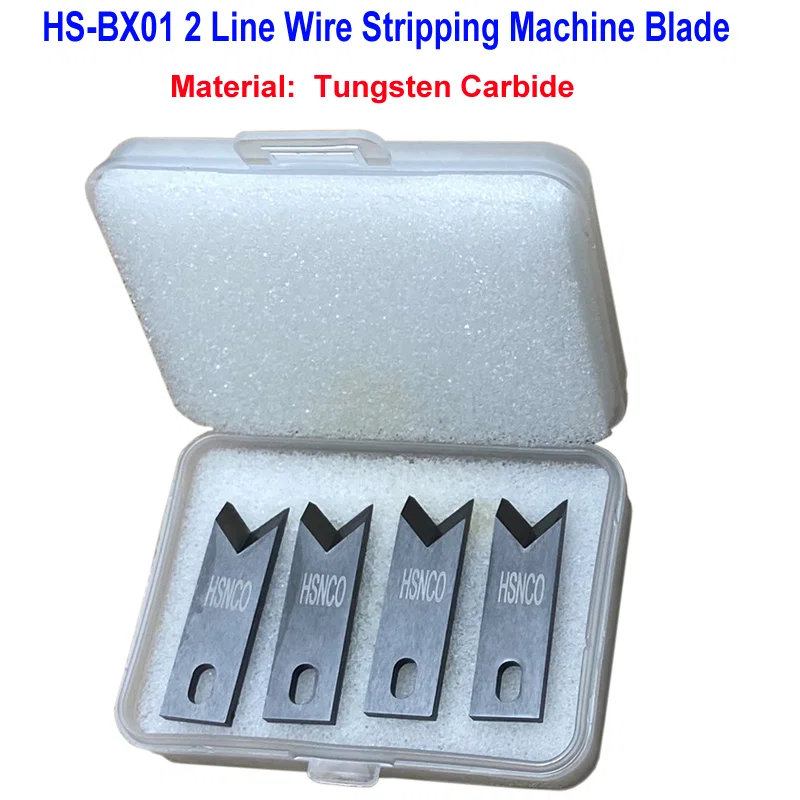

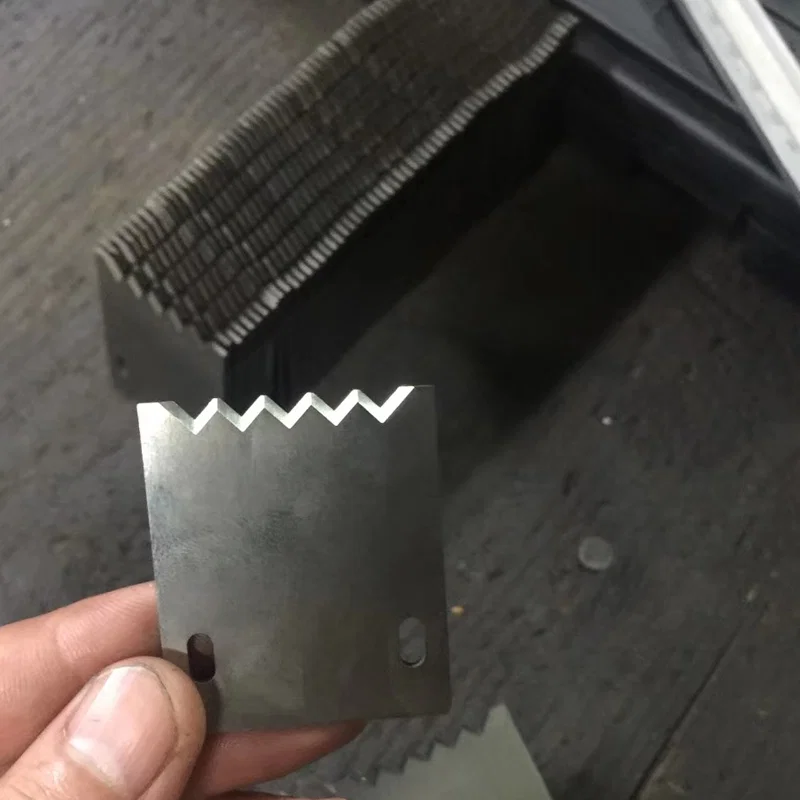

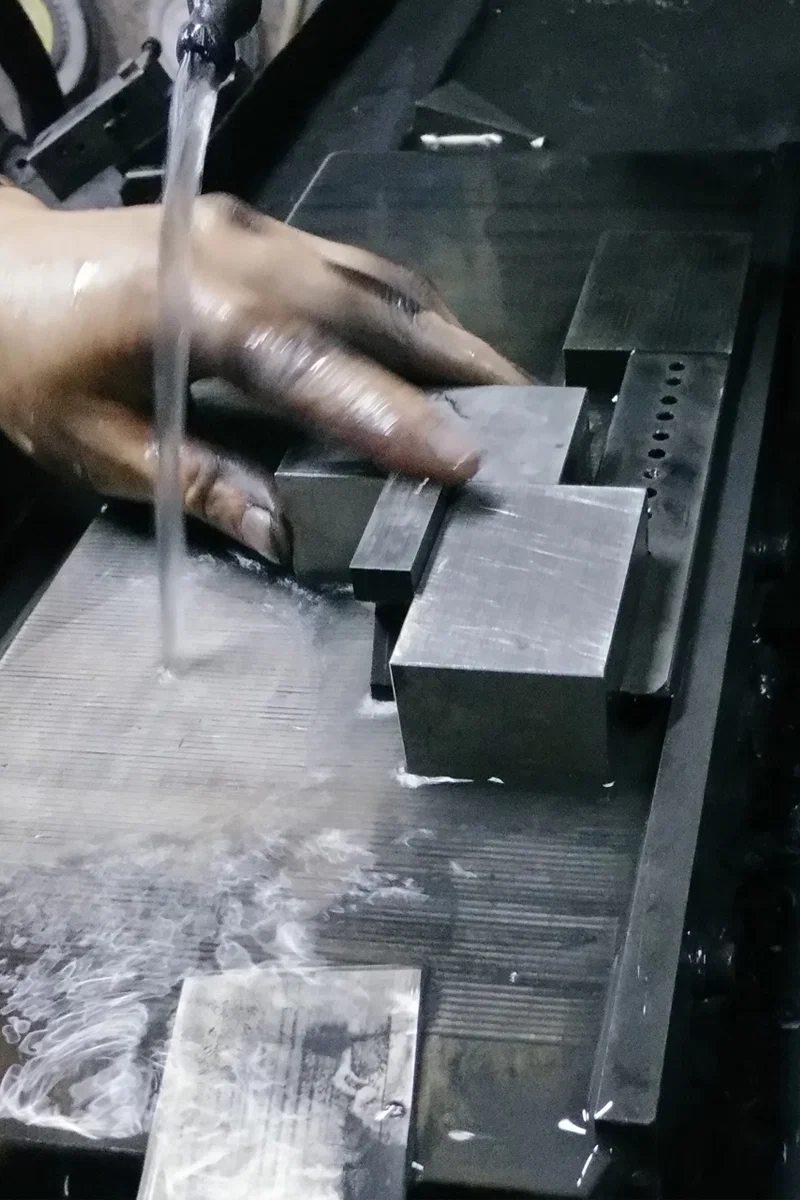

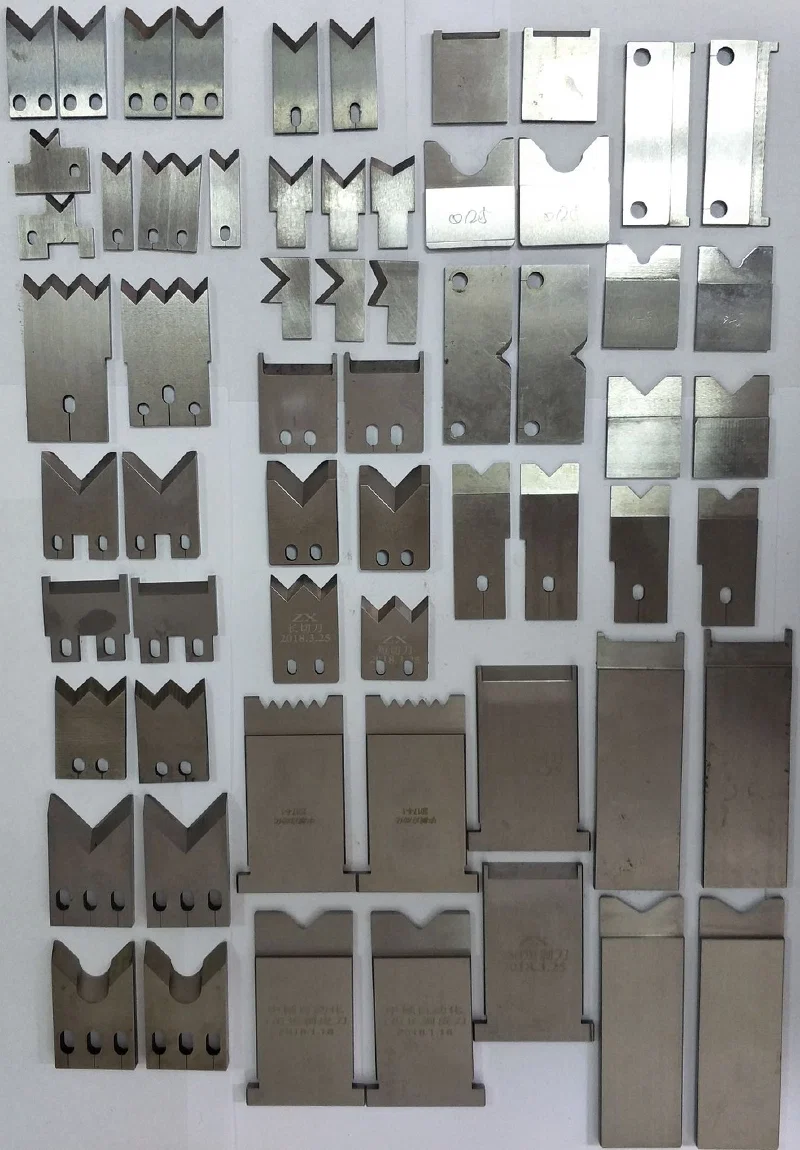

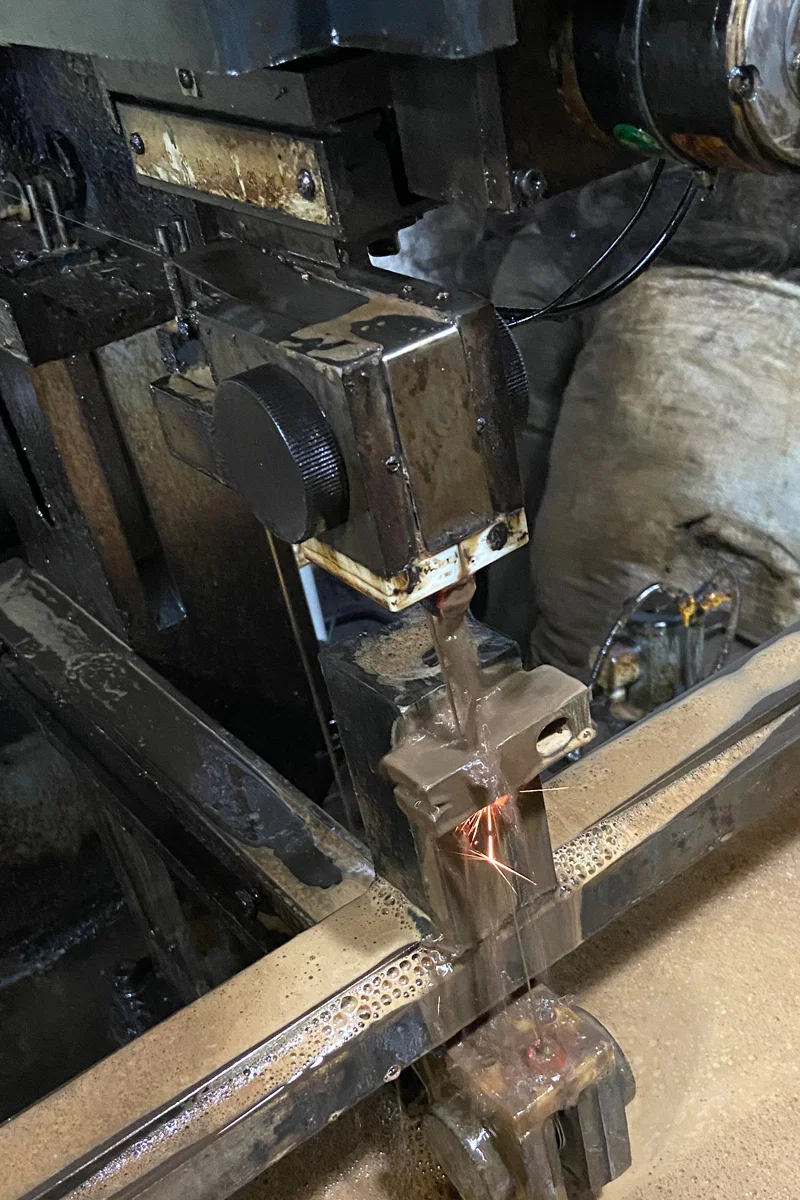

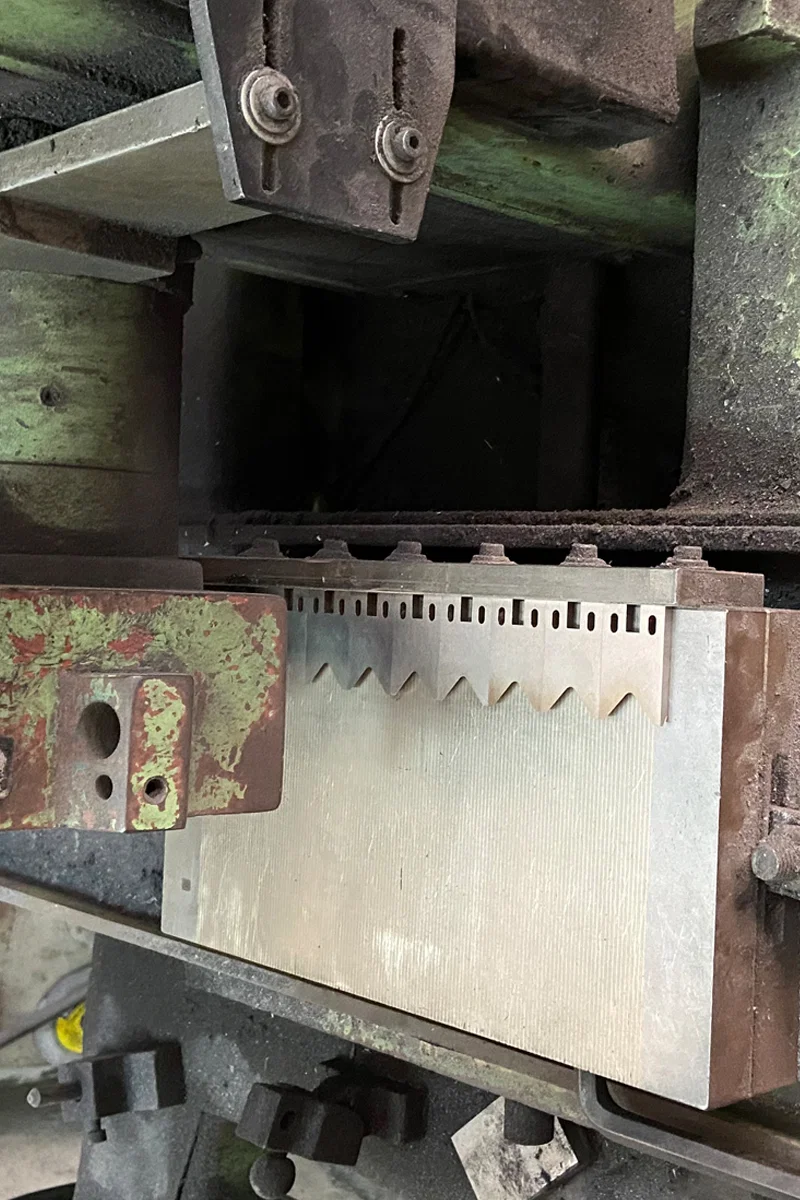

Quatro lâminas de descascamento em V de metal duro lado a lado sobre fundo brancoLâmina em V para máquina de descascamento HS-BX01, cotas de 34, 29 e 10 mmQuatro lâminas marcadas HSNCO em estojo plástico transparente, material metal duroEletroerosão a fio cortando um blank de lâmina com faíscas e fluido refrigerante na mesaOperador conferindo blanks de lâmina com entalhe em V empilhados em dispositivo na eletroerosãoPilha de lâminas em V de metal duro fixada em dispositivo de usinagem, molhada com refrigeranteMão segurando blank de lâmina com dentes de serra diante de um lote empilhadoTiras de lâmina dentadas fixadas em dispositivo de eletroerosão após o corteMão posicionando blank de lâmina sob jato de água na mesa de usinagemBandeja azul com compartimentos contendo lotes de tiras de lâmina dentadas e com entalhe em VDezenas de tipos de lâmina dispostos: perfis em V, em U, dentados e de gume plano
